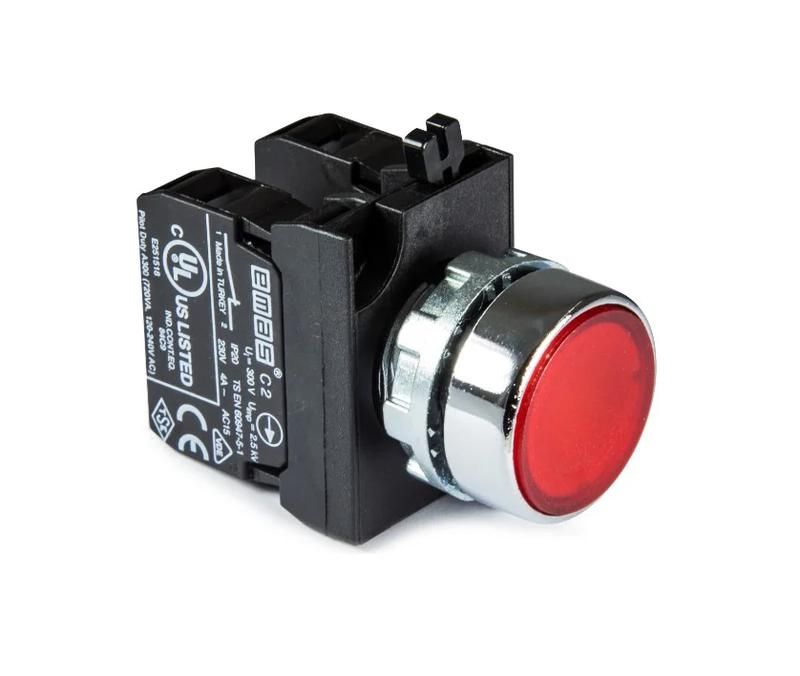

Кнопка с подсветкой-светодиод CM162DК (1НО+1НЗ) красн. EMAS CM162DK

Кнопка нажимная с подсветкой светодиодной 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) красная от бренда EMAS (артикул cm162dk) предназначена для управления оборудованием с визуальной индикацией состояния - идеальна для аварийных остановок, запуска циклов и контрольных пунктов на производстве.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями в условиях промышленной среды. Её основная задача - передавать команды (пуск, останов, сброс) и одновременно показывать текущее состояние через яркую красную подсветку. Подходит для установки на пультах управления, станках, конвейерах, системах безопасности и других устройствах, где важна быстрая визуальная обратная связь.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подсветка: светодиодная, красная
• Рабочее напряжение подсветки: 12–30 В переменного и постоянного тока
• Номинальное напряжение коммутации: 230 В
• Номинальный ток коммутации: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Механический ресурс: 500 000 операций
• Электрический ресурс: 100 000 операций
• Частота нажатий: до 3000/час (без нагрузки), до 1200/час (при полной нагрузке)
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Рабочая температура: от –5 C до +40 C
• Сопротивление изоляции: не менее 10 МОм (при 500 В)
• Сечение подключаемых проводов: 1,5–2,5 мм2
• Корпус: металлический

Совместимость и монтаж

Кнопка устанавливается в отверстие диаметром 16 мм - типичный размер для промышленных панелей. Для подключения используются два набора клемм: один для силовой цепи (230 В, 4 А), второй - для подсветки (12–30 В). Обязательно соблюдайте полярность при подключении подсветки к постоянному току. Корпус крепится гайкой с резьбой M22x1, что обеспечивает надёжную фиксацию даже при вибрациях.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для использования в помещениях с повышенной влажностью, пылью или возможными брызгами жидкости. Применение в зонах с риском попадания воды или пыли снижает вероятность отказа. Однако не предназначен для длительного воздействия прямой струи воды или погружения.

Преимущества

• Двухконтактная система (НО+НЗ) позволяет использовать одну кнопку для сложных схем управления - например, остановить оборудование и включить сигнализацию одновременно
• Яркая красная подсветка хорошо видна даже при ярком освещении, что важно для аварийных ситуаций
• Металлический корпус повышает механическую прочность и устойчивость к внешним воздействиям
• Высокий ресурс работы гарантирует долгую службу без замены

Ограничения применения

• Не применяйте в средах с температурой ниже –5 C или выше +40 C - это может вызвать сбои в работе подсветки или контактов
• Напряжение подсветки не должно превышать 30 В - перегрузка выведет светодиод из строя
• Не используйте для коммутации токов выше 4 А или мощности более 2,5 кВт - это приведёт к оплавлению контактов
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex

Примеры использования

• Аварийная остановка станка - красная подсветка сразу указывает на активированную кнопку
• Управление конвейером: НО замыкает цепь старта, НЗ размыкает цепь останова
• Контрольный пункт на сборочной линии - оператор нажимает кнопку для подтверждения этапа, подсветка горит во время выполнения команды
• Пульт управления насосной станцией - сигнал тревоги при перегреве активируется через НЗ контакт

Практические советы

• Перед монтажом проверьте соответствие напряжения подсветки - используйте отдельный источник питания 12–24 В, чтобы не нагружать основную цепь
• При использовании в вибрационных средах затяните крепёжную гайку с усилием, рекомендованным производителем - не допускайте люфта
• Для удобства обслуживания оставьте доступ к клеммникам - они расположены сзади, и доступ к ним требует демонтажа кнопки
• При замене аналога учитывайте посадочный диаметр 16 мм и резьбу M22x1 - другие модели могут не подойти
• Если подсветка не работает, проверьте целостность цепи подсветки - часто причина в обрыве провода, а не в светодиоде
