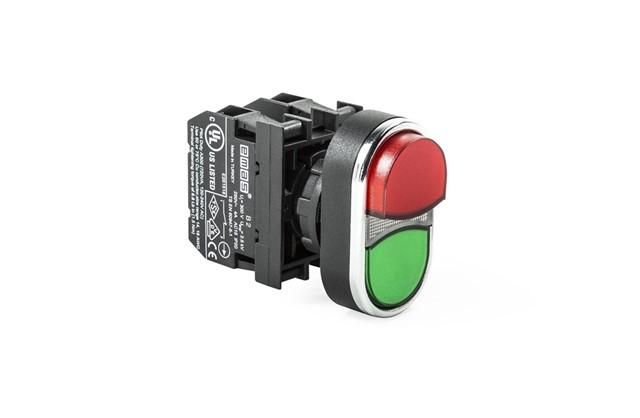

Кнопка сдвоенная выступающая (1НО+1НЗ) красн./зел. EMAS B102K21KY

Кнопка нажимная сдвоенная выступающая с контактной группой 1НО+1НЗ, красный/зеленый цвет, с овальной линзой от бренда EMAS (артикул b102k21ky) предназначена для управления оборудованием с визуальным указанием состояния - зелёный для запуска, красный для остановки. Подходит для установки на пультах, щитах и станках, где требуется надёжная двухпозиционная коммутация.

Назначение и область применения

Эта кнопка используется для ручного управления технологическим оборудованием: запуск (зелёный элемент) и аварийная остановка (красный элемент). Благодаря сдвоенной конструкции и световой индикации позволяет одновременно контролировать два состояния системы без лишних устройств. Применяется в автоматических линиях, конвейерах, насосных станциях, прессах и других устройствах с жесткими требованиями к безопасности.

Технические характеристики

• Контактная группа: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Цвет индикаторов: красный / зелёный
• Форма линзы: овальная
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: 1000 ВА
• Механический ресурс: 500 000 циклов нажатий
• Электрический ресурс: 100 000 циклов при полной нагрузке
• Максимальная частота операций: до 3000/час (без нагрузки), 1200/час (при полной нагрузке)
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP50 - защита от пыли, но не от воды
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Сечение подключаемых проводов: 1,5–2,5 мм2

Совместимость и монтаж

Кнопка имеет стандартизованный крепёжный фланец, совместимый с панелями толщиной до 8 мм. Для монтажа достаточно просверлить отверстие подходящего диаметра - он соответствует типовым размерам для кнопок серии EMAS. Корпус и контактный модуль соединяются последовательно, как конструктор: можно легко заменить только повреждённый блок без замены всей кнопки. Кабельные вводы защищены, что исключает случайное выпадение проводов. Подключение осуществляется к винтовым зажимам - затяжка усилием 0,5–0,7 Нм достаточна для надёжного контакта.

Безопасность и стандарты

Контактный блок выполнен из огнестойкого материала класса V0 PA6 - самозагасающий при возгорании. Это соответствует требованиям к материалам в электрооборудовании для помещений с риском перегрева. Индикаторы LED защищены от перегрузок и имеют минимальный тепловыброс, снижающий вероятность выхода из строя при длительной работе. Класс защиты IP50 обеспечивает безопасность в условиях пыльных производственных сред, но не предназначен для влажных или моющихся зон.

Преимущества

• Два действия в одном устройстве - экономия места и упрощение схемы управления
• Яркая, долговечная световая индикация с защитой светодиодов от перегрузок
• Высокий механический ресурс - подходит для интенсивного режима работы
• Упрощённая сборка: возможность замены только контактного модуля
• Прочные материалы: поликарбонатная кнопка и огнеупорный корпус
• Защита кабельных вводов предотвращает случайное отсоединение проводов

Ограничения применения

• Не применяется во влажных помещениях, на улице или в местах с возможным попаданием жидкости - степень защиты IP50 не предусматривает защиту от воды
• Не рекомендовано использование при температуре ниже –5 C или выше +40 C - возможны отказы в работе или снижение ресурса
• Максимальная коммутируемая мощность - 1000 ВА; не подходит для управления двигателями мощностью более ~1,5 кВт при 220 В
• Частота операций ограничена: при более чем 1200 нажатий в час под нагрузкой срок службы значительно сокращается

Примеры использования

• Пульт управления конвейером: зелёная кнопка - запуск, красная - экстренная остановка
• Щит управления насосной станцией: включение/остановка насоса с визуальным подтверждением
• Автоматический пресс: активация рабочего цикла и немедленная остановка при аварии
• Линия упаковки: управление двумя этапами процесса одной кнопкой

Практические советы

• Перед монтажом проверьте глубину отверстия в панели - кнопка должна плотно сесть, не болтаться
• Используйте провода сечением 1,5–2,5 мм2 - меньшие сечения могут перегреваться, большие - не войдут в зажим
• При использовании в системах с высокой частотой включения - регулярно проверяйте состояние контактов, особенно после 50 тыс. операций
• Не используйте эту кнопку вместо аварийной остановки в опасных зонах, требующих IP65/IP67 - выбирайте модели с более высокой степенью защиты
• При замене старой кнопки - сравните габариты и тип крепления: модель b102k21ky совместима с большинством аналогичных изделий EMAS
