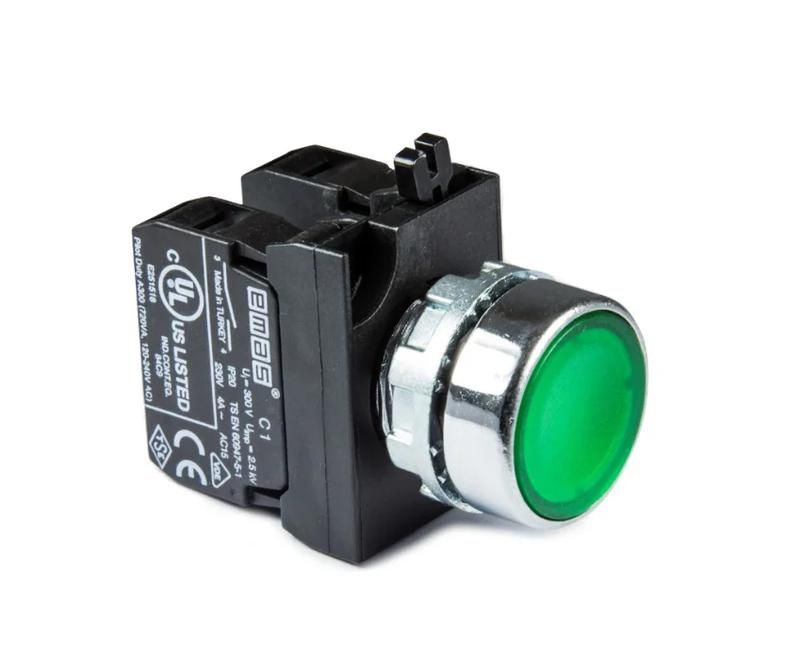

Кнопка с подсветкой-светодиод CM192DY (1НО+1НЗ) зел. EMAS

Кнопка нажимная с подсветкой светодиод (1 нормально открытый + 1 нормально закрытый контакт) зеленая от бренда EMAS (артикул cm192dy) предназначена для управления и сигнализации в промышленных системах. Её двухконтактная конструкция и зелёная подсветка обеспечивают четкую визуальную индикацию состояния, а высокий ресурс и защита IP65 делают её надёжной в сложных условиях.

Назначение и область применения

Кнопка используется для включения, выключения и индикации работы оборудования через замыкание или размыкание электрических цепей. Подходит для управления питанием, сигналами тревоги и командными цепями в промышленных щитах, станках, конвейерах, системах автоматизации и объектах энергоснабжения. Зелёный цвет подсветки указывает на активное состояние - например, «пуск» или «работает».

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Диэлектрическая прочность: 2000 В между корпусом и контактами, 1500 В между разомкнутыми контактами
• Механический ресурс: 500 000 циклов
• Электрический ресурс: 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5 C до +40 C
• Степень защиты: IP65 (полная защита от пыли, устойчивость к струям воды)
• Сечение кабеля: 1,5–2,5 мм2
• Корпус: огнестойкий поликарбонат (V0 PA6)

Совместимость и монтаж

Кнопка совместима со стандартными монтажными отверстиями диаметром 22 мм. Устанавливается в панели или шкафу путём вставки и фиксации гайкой. Кабель подключается к клеммам без инструментов - провода защёлкиваются в зажимах. Благодаря конструкции, кнопку можно монтировать в любом положении - вертикально, горизонтально или под углом. Подсветка работает от того же напряжения, что и основная цепь, и не требует отдельного питания.

Безопасность и стандарты

• Соответствует UL 508 (стандарт США для промышленного контрольного оборудования)
• Соответствует TS EN 60947-5-1 (международный стандарт для аппаратов управления)
• Соответствует VDE 0660 (немецкий стандарт безопасности электрооборудования)

Огнестойкий материал корпуса (класс V0) предотвращает распространение пламени при перегрузке. Высокая диэлектрическая прочность снижает риск пробоя даже при кратковременных скачках напряжения.

Преимущества

• Две функциональные группы контактов - НО и НЗ - позволяют использовать одну кнопку вместо двух отдельных устройств
• Подсветка светодиодом обеспечивает ясную визуализацию состояния в темноте или при плохом освещении
• Высокий механический и электрический ресурс - меньше замен и простоев
• IP65 позволяет применять в запылённых и влажных средах - например, на производствах с мойкой оборудования
• Низкий уровень нагрева при работе - повышает долговечность и безопасность
• Пластик из поликарбоната устойчив к химическим воздействиям и механическим нагрузкам

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - требуется дополнительный обогрев или охлаждение в экстремальных условиях
• Максимальный ток 4 А - нельзя использовать для управления мощными двигателями или нагревательными элементами без промежуточного реле
• Подсветка работает только при наличии напряжения в управляемой цепи - не является автономной индикацией
• Не рассчитана на взрывоопасные среды - не имеет соответствующего взрывозащищенного исполнения

Примеры использования

• Пуск станка на производстве - зелёная кнопка с подсветкой показывает, что оборудование включено
• Сигнализация готовности системы - кнопка включает цепь и одновременно загорается, давая визуальный сигнал оператору
• Щит управления насосной станцией - один контакт включает насос, второй передаёт сигнал в систему учёта
• Автоматические линии упаковки - кнопка служит для ручного старта после проверки безопасности

Практические советы

• Выбирайте кабель сечением 1,5–2,5 мм2 - меньшее сечение может перегреваться, большее - не поместится в клеммах
• Перед монтажом проверьте соответствие напряжения сети 250 В переменного тока - превышение вызовет выход из строя
• При использовании в пыльных помещениях регулярно проверяйте герметичность - хотя IP65 защищает от пыли, длительная эксплуатация без обслуживания может привести к попаданию грязи в механизм
• Если нужна индикация в ночное время, используйте эту кнопку как единственный источник света - она потребляет минимум энергии
• Для многократного использования в режиме 3000 операций в час рекомендовано контролировать температуру окружающей среды - перегрев сокращает срок службы
