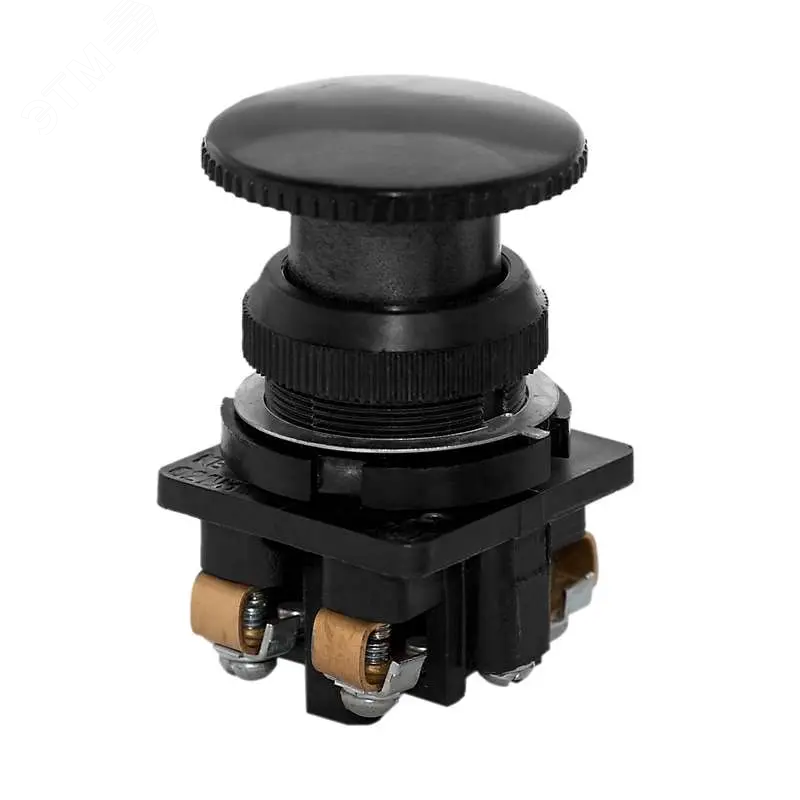

Кнопка черная КЕ-021 Гриб 1но+1нз исполнение 2 - исп2(1но+1нз) ИНЖЕНЕРСЕРВИС 9202122

Кнопка черная КЕ-021 грибовидная 1нормально-открытая + 1нормально-закрытая исполнение 2 - это двухконтактная аварийная кнопка с грибовидным толкателем, предназначенная для быстрого отключения оборудования в экстренных ситуациях. Бренд Инженерсервис выпускает эту модель в сериях с проверенной надёжностью, а артикул 9202122 соответствует исполнению 2 с одним нормально замкнутым и одним нормально разомкнутым контактом.

Назначение и область применения

Кнопка черная КЕ-021 грибовидная 1нормально-открытая + 1нормально-закрытая исполнение 2 используется для ручного управления электрическими цепями управления. Её основная задача - обеспечить немедленную остановку оборудования при аварии или опасной ситуации. Подходит для установки на пультах управления станков, конвейеров, насосных систем, прессов и других промышленных устройств. Комбинированный контактный набор позволяет одновременно разрывать одну цепь и замыкать другую - например, отключать питание двигателя и включать сигнализацию.

Технические характеристики

• Напряжение: до 660 В переменного тока (AC), до 440 В постоянного тока (DC)
• Коммутируемый ток: 10 А
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип толкателя: грибовидный - удобен для быстрого нажатия рукой даже в перчатках
• Диаметр отверстия для монтажа: 30 мм
• Степень защиты: IP40 - защищает от предметов больше 1 мм, но не от воды и пыли
• Род тока: AC/DC - совместим с любыми типами цепей управления
• Климатическое исполнение: У3 - работает при температуре от -40 C до +40 C
• Цвет толкателя: чёрный - высокая видимость на фоне панелей

Совместимость и монтаж

Монтаж кнопки черной КЕ-021 грибовидной 1нормально-открытой + 1нормально-закрытой исполнение 2 осуществляется через отверстие диаметром 30 мм в лицевой панели. Фиксация отсутствует - кнопка удерживается за счёт зажимного кольца внутри корпуса. Для надёжной установки рекомендуется использовать шайбы и уплотнители, если панель имеет неровности. Кабель подводится к клеммникам снизу - доступ к ним открывается после снятия крышки. Обратите внимание: кнопка не имеет механической фиксации в нажатом состоянии - она возвращается в исходное положение при отпускании.

Безопасность и стандарты

Кнопка черная КЕ-021 грибовидная 1нормально-открытая + 1нормально-закрытая исполнение 2 соответствует требованиям к устройствам управления по ГОСТ Р МЭК 60947-5-1. Серия КЕ прошла тестирование на долговечность и устойчивость к вибрациям. Однако из-за степени защиты IP40 её нельзя применять во влажных средах, на улице или в местах с брызгами жидкости - для таких условий требуются модели с IP65 и выше.

Преимущества

• Два типа контактов в одном корпусе - экономят место на панели и упрощают схему управления
• Грибовидный толкатель легко активируется даже в экстренных условиях
• Широкий диапазон рабочих температур (-40…+40 C) позволяет использовать в холодильных камерах и на открытых площадках
• Поддерживает как переменный, так и постоянный ток - универсальность для различных систем управления

Ограничения применения

• Не подходит для установки в помещениях с повышенной влажностью, где возможны брызги или конденсат - IP40 не обеспечивает защиту от воды
• Отсутствие фиксации в нажатом положении делает её непригодной для функций “вкл./выкл.” - только для аварийной остановки
• Не рассчитана на частые циклы включения/отключения свыше 1000 раз в час - для этого нужны специализированные кнопки с увеличенной механической прочностью

Примеры использования

• Аварийная остановка станка ЧПУ - нажатие кнопки размыкает цепь питания и замыкает сигнал тревоги
• Остановка конвейера на линии сборки - используется в паре с реле времени для безопасного выключения
• Пульт управления насосной станцией - кнопка включает сигнализацию и отключает двигатель при превышении давления

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 30 мм - меньшее отверстие повредит корпус, большее - вызовет люфт
• Для работы в условиях вибраций используйте контргайки или герметик на резьбе клемм
• Не применяйте кнопку черную КЕ-021 грибовидную 1нормально-открытую + 1нормально-закрытую исполнение 2 в качестве главного выключателя - она не предназначена для регулярного включения нагрузки
• Проверьте соответствие контактов вашей схеме: НО и НЗ должны быть правильно задействованы в управляемых цепях
