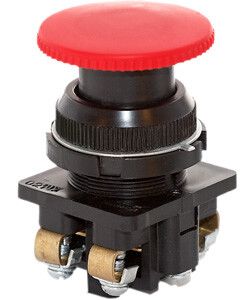

Выключатель кнопочный КЕ-021 У3 исп.1 2НО гриб без фиксации 10А IP40 660В красн. Электротехник ET512404

Выключатель кнопочный КЕ-021 У3 исп.1, 2з/2НО, гриб без фиксации, IP40, 10А, 660В, красный от бренда Электротехник предназначен для ручного управления электрическими цепями в системах автоматизации. Его грибовидная форма и красный цвет обеспечивают быстрое распознавание, а отсутствие фиксации делает его идеальным для временных команд, таких как аварийная остановка.

Назначение и область применения

Выключатель кнопочный КЕ-021 У3 исп.1 используется для включения и выключения управляющих цепей в промышленном оборудовании. Подходит для установки на пультах, щитах управления, станциях управления и других устройствах, где требуется операторское воздействие. Применяется в системах с переменным током до 660 В и постоянным — до 440 В. Часто встречается на конвейерах, насосных станциях, металлорежущих станках и линиях сборки.

Технические характеристики

• Номинальный ток: 10 А — способен коммутировать нагрузки до этого значения без перегрева;
• Максимальное напряжение: 660 В AC / 440 В DC — совместим с большинством промышленных сетей управления;
• Количество нормально открытых (НО) контактов: 2 — два отдельных замыкающих контура для параллельного управления несколькими устройствами;
• Тип контактов: только НО (нет нормально закрытых) — работает только на замыкание при нажатии;
• Фиксация кнопки: отсутствует — возвращается в исходное положение после освобождения; подходит для импульсных команд;
• Тип толкателя: грибовидный — обеспечивает легкий доступ и безопасное нажатие даже в перчатках;
• Степень защиты: IP40 — защищён от твёрдых частиц крупнее 1 мм, но не от воды и брызг;
• Диаметр отверстия для монтажа: 30 мм — требует соответствующего проёма в панели;
• Климатическое исполнение: У2 — рассчитан на работу при температуре от −25°C до +40°C и относительной влажности до 80%;
• Род тока: AC/DC — работает как в сетях переменного, так и постоянного тока;
• Нормативный документ: ГОСТ Р 50030.5.1-2003 — соответствие требованиям к аппаратам управления.

Совместимость и монтаж

Выключатель кнопочный КЕ-021 У3 исп.1 монтируется через винтовое крепление на лицевую панель. Для установки необходимо просверлить отверстие диаметром 30 мм. Кабель подключается к зажимам с помощью винтов — допускается провода сечением до 2,5 мм². Монтаж возможен в вертикальном и горизонтальном положении. Не требует специальных инструментов, кроме отвёртки и сверла. Совместим со всеми типами клеммных колодок и контактными модулями, используемыми в промышленных панелях.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1-2003, который регламентирует требования к кнопочному управлению в электроустановках. Цвет красный соответствует стандарту безопасности — указывает на функцию экстренной остановки. Отсутствие фиксации предотвращает случайное включение оборудования после срабатывания. Однако из-за степени защиты IP40 не рекомендован для установки во влажных средах или там, где есть риск брызг воды.

Преимущества

• Два НО контакта позволяют управлять двумя цепями одновременно — снижает необходимость в дополнительных элементах;
• Грибовидная форма удобна для быстрого нажатия, особенно в условиях ограниченного пространства или при работе в перчатках;
• Красный цвет легко отличим от остальных кнопок — повышает безопасность при аварийных ситуациях;
• Простая конструкция с минимальным числом деталей — высокая надёжность и долгий срок службы;
• Поддержка как переменного, так и постоянного тока — универсальное решение для различных систем управления.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пылевых или агрессивных сред — степень защиты IP40 недостаточна;
• Отсутствие фиксации делает его непригодным для функций включения/выключения с удержанием — только импульсные команды;
• Не имеет световой индикации — нельзя использовать там, где нужна визуальная обратная связь о состоянии;
• Запрещено применять в цепях мощностью выше 10 А или напряжением выше 660 В AC / 440 В DC — риск оплавления контактов.

Примеры использования

• Кнопка аварийной остановки на металлообрабатывающем станке — красный гриб позволяет быстро остановить оборудование;
• Управление запуском конвейера в логистическом комплексе — два НО контакта активируют двигатель и сигнализацию;
• Пульт управления насосной станцией — кнопка включает насос при необходимости, затем автоматически отключается;
• Щит управления в пищевой промышленности — простая механическая конструкция легко моется и не требует сложного обслуживания.

Практические советы

• При монтаже проверьте точность диаметра отверстия — 30 мм должны точно соответствовать корпусу кнопки, иначе возникнут люфты или трудности с фиксацией;
• Не используйте этот выключатель в качестве основного рубильника — он предназначен только для управления, а не для отключения силовых цепей;
• Для увеличения срока службы избегайте частых ударных нажатий — хотя конструкция прочная, длительная механическая нагрузка может привести к износу механизма;
• Если требуется защита от брызг или пыли — выберите модель с более высокой степенью защиты (например, IP65);
• При подключении двух НО контактов убедитесь, что они не задействуют одну и ту же цепь — это может вызвать короткое замыкание.
