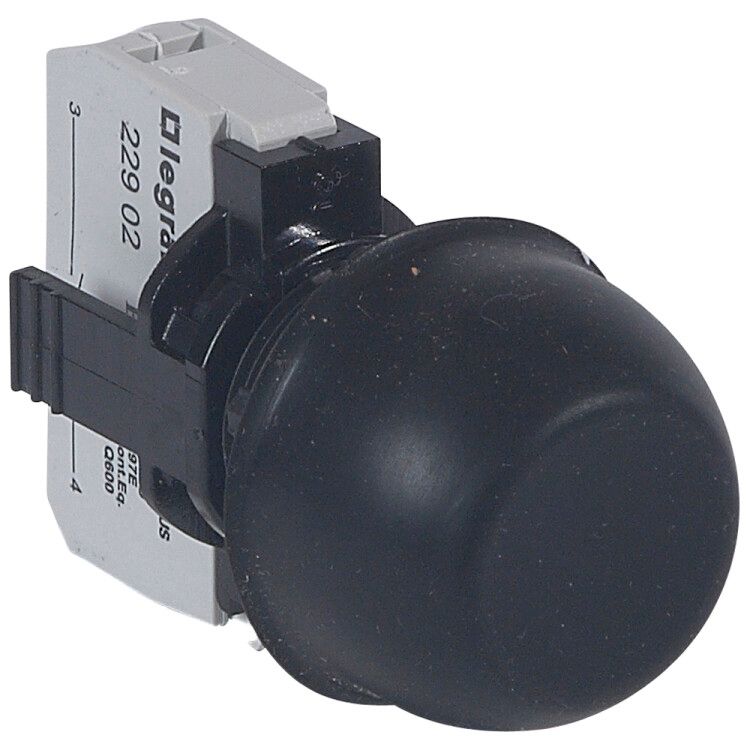

Кнопка с потайным толкателем и защитным колпачком - Osmoz в сборе IP 66 чёрный | 023713 Legrand

Кнопка с потайным толкателем и защитным колпачком, нормально открытая (НО), IP66, IP67, черная от Legrand (артикул 023713) предназначена для надёжного управления оборудованием в условиях повышенной запылённости и влажности. Её компактная конструкция с защитным колпачком обеспечивает безопасную работу даже на производстве.

Назначение и область применения

Эта кнопка используется для ручного включения оборудования, когда требуется исключить случайное срабатывание. Подходит для установки на панели станков, конвейеров, насосных систем и других устройств, где важна защита от внешних воздействий. Благодаря высокой степени защиты IP67 её можно применять во влажных помещениях, на улице или в зонах с частой мойкой.

Технические характеристики

• Степень защиты: IP67 — полная защита от пыли и временного погружения в воду до 1 метра;
• Тип контакта: нормально открытая (НО) — цепь замыкается только при нажатии;
• Количество контактных групп: одна пара НО контактов;
• Рабочее напряжение: 220 В переменного тока;
• Диаметр отверстия для монтажа: 22,5 мм;
• Тип толкателя: цилиндрический, потайной — выступает лишь при нажатии;
• Механизм: с самовозвратом — после отпускания кнопка возвращается в исходное положение;
• Индикация: есть светодиодный индикатор — показывает состояние активации;
• Линза: круглая, из прочного пластика;
• Переднее кольцо: пластиковое, защищает корпус и фиксирует элемент;
• Цвет: чёрный;
• Количество постов: один — одноканальное управление.

Совместимость и монтаж

Кнопка монтируется на лицевую панель через отверстие диаметром 22,5 мм. Для фиксации используется резьбовая гайка с внутренней стороны. Подключение осуществляется через винтовые клеммы — подходят провода сечением до 2,5 мм². Установка требует предварительного просверливания отверстия точного размера. Кнопка совместима с панелями из металла, пластика или композита толщиной до 8 мм. Не рекомендуется использовать в местах с постоянным механическим ударом — механизм не рассчитан на взрывозащиту.

Безопасность и стандарты

Соответствует требованиям IEC 60947-5-1 для коммутационных аппаратов. Защита IP67 соответствует международному стандарту IEC 60529. Индикатор работает при напряжении 220 В — не требует внешнего питания. Конструкция не содержит опасных материалов, соответствует RoHS.

Преимущества

• Защитный колпачок предотвращает попадание воды, пыли и посторонних предметов на толкатель;
• Потайной дизайн снижает риск повреждения толкателя при эксплуатации;
• Яркая индикация позволяет легко определить состояние кнопки в условиях плохого освещения;
• Самовозврат обеспечивает автоматическое отключение — удобно для импульсного управления;
• Устойчивость к вибрациям и перепадам температур делает её надёжной в промышленной среде.

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В — возможен пробой изоляции;
• Не имеет взрывозащиты — нельзя использовать в зонах с горючими газами или пылью класса ATEX;
• Пластиковое переднее кольцо не выдерживает агрессивных химических веществ — избегать контакта с растворителями и кислотами;
• Не подходит для длительного нажатия — механизм рассчитан на импульсное использование, а не на удерживание в рабочем состоянии.

Примеры использования

• Запуск станка на производственной линии;
• Активация аварийного стопа на конвейере;
• Включение системы мойки в пищевой промышленности;
• Управление насосом в условиях сырости (например, канализационные насосные станции);
• Пульт управления на открытом воздухе — например, на тепличном комплексе.

Практические советы

• При монтаже проверьте глубину отверстия — кнопка должна полностью войти, чтобы колпачок плотно прилегал к поверхности;
• Подключайте провода строго к винтовым клеммам, затягивайте их рукой + слегка отверткой — перетягивание повредит контакт;
• Избегайте установки рядом с источниками сильного нагрева — температура окружающей среды не должна превышать +55 °C;
• Для долгой службы регулярно протирайте поверхность от грязи — особенно важно в зонах с брызгами масла или воды;
• Если нужна кнопка с другим типом контакта (например, НЗ), выбирайте аналогичную модель из серии Osmoz — она доступна в различных вариантах исполнения.
