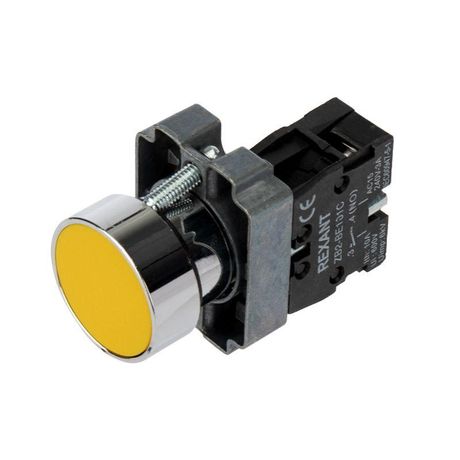

Кнопка XB2 желтая NO | 36-5521 REXANT MEET

Кнопка нажимная желтая NO XB2 - устройство для ручного управления технологическим оборудованием в цепях переменного тока. Бренд Rexant и артикул etm36-5521 указывают на серийную продукцию, предназначенную для надёжной работы в жестких условиях. Кнопка имеет самовозврат и степень защиты IP67, что делает её подходящей для установки на производстве.

Назначение и область применения

Кнопка нажимная желтая NO XB2 используется для включения или запуска оборудования через замыкание электрической цепи при нажатии. После освобождения кнопки она автоматически возвращается в исходное положение. Применяется в системах управления станками, конвейерами, насосами, компрессорами и другим промышленным оборудованием, где требуется однократный импульсный сигнал.

Технические характеристики

• Тип контакта: нормально открытый (NO) - замыкает цепь только при нажатии
• Рабочее напряжение: 240 В переменного тока (AC), частота 50–60 Гц
• Защита: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра
• Форма и размер: круглая плоская кнопка, габариты 22×22×12 мм
• Подключение: винтовые зажимы для проводов - удобны для фиксации медных жил
• Лампа: отсутствует - световая индикация не предусмотрена
• Количество постов: один - управляет одной цепью

Совместимость и монтаж

Кнопка нажимная желтая NO XB2 устанавливается в панели или корпусе с отверстием диаметром 22 мм. Для монтажа необходимо просверлить отверстие соответствующего размера, вставить кнопку и закрепить её с помощью штатной гайки. Подключаются два провода - вход и выход - к винтовым клеммам. Учитывайте, что кнопка не предназначена для коммутации высоких токов выше номинальных значений - рекомендовано использовать в цепях управления, а не силовых.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях повышенной запылённости и влажности благодаря классу защиты IP67. Напряжение 240 В AC находится в пределах допустимых значений для промышленного оборудования согласно международным нормам IEC 60947-5-1.

Преимущества

• Высокая механическая прочность - выдерживает многократные нажатия
• Устойчивость к внешним воздействиям - пылевлагозащита позволяет применять в цехах, на улице или в местах с мойкой оборудования
• Простота подключения - винтовые клеммы совместимы с большинством типов проводов
• Чёткий тактильный отклик - обеспечивает уверенное управление даже в перчатках

Ограничения применения

• Не подходит для постоянного включения - только импульсный режим из-за самовозврата
• Не содержит индикаторной лампы - нельзя использовать там, где нужна визуальная сигнализация состояния
• Максимальное напряжение - 240 В AC; не рассчитана на постоянный ток или более высокие значения
• Не предназначена для управления мощными нагрузками (>5 А) - требует использования контактора или реле

Примеры использования

• Запуск станка ЧПУ на производственной линии
• Активация конвейера в пищевой промышленности
• Включение аварийного стоп-крана в зонах с риском попадания воды
• Управление насосом в условиях сырости - например, на канализационных станциях

Практические советы

• При монтаже используйте герметичные прокладки, если кнопка устанавливается в металлическом щите - это сохраняет целостность IP67
• Выбирайте провода с сечением 0,5–2,5 мм2 - они оптимально подходят для винтовых клемм
• Не затягивайте винты слишком сильно - можно повредить контактные площадки
• Если нужна индикация состояния, выбирайте аналог с лампой - например, модель с цветом свечения и встроенным источником света
• Проверьте соответствие посадочного отверстия 22 мм перед заказом - другие модели могут иметь другой диаметр
