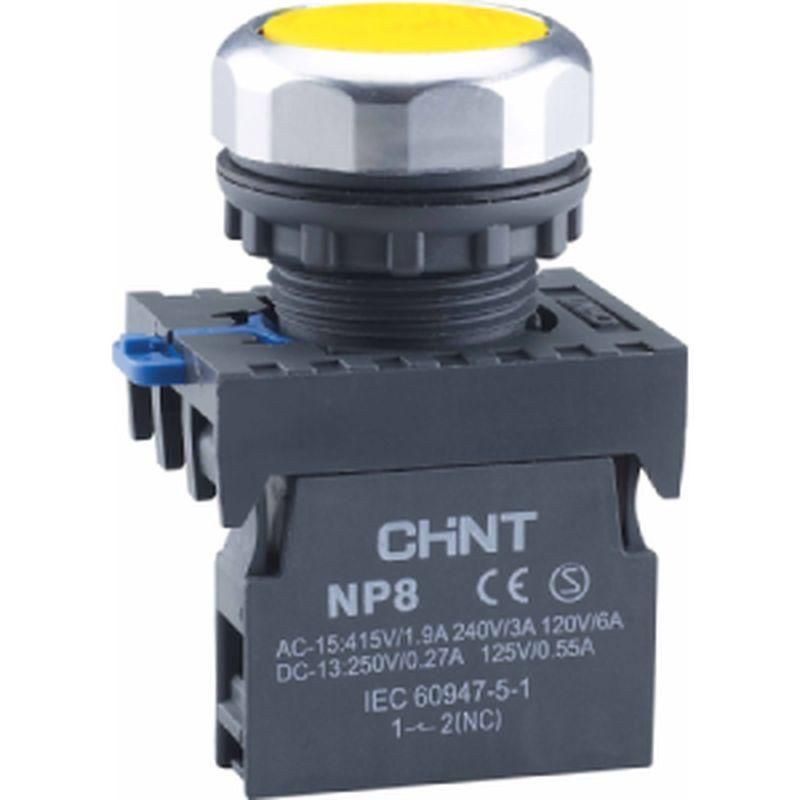

Кнопка управления NP8-10BND/5 подствет., самовозв., желт., AC110-230В(LED), 1НО, IP65 (R) | 667613 CHINT

Кнопка управления NP8-10BND/5 с подсветкой от бренда CHINT - это надёжный элемент управления с жёлтым индикатором, предназначенный для частого ручного включения оборудования в условиях запылённой среды. Артикул 667613 подходит для установки на панели станков, автоматических линий и распределительных щитов.

Назначение и область применения

Кнопка управления NP8-10BND/5 используется для ручного включения устройств через один нормально открытый контакт. Подсветка позволяет легко определить её состояние даже в слабо освещённых помещениях. Жёлтый цвет соответствует стандартным требованиям безопасности - указывает на предупредительную функцию, например, запуск цикла или активация режима работы. Применяется в промышленной автоматизации: на станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Тип контакта: 1 нормально открытый (НО)
• Рабочее напряжение: переменный ток 110–230 В
• Подсветка: LED, совместима с указанным напряжением
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Диаметр монтажного отверстия: 22 мм
• Форма: круглая, плоская поверхность
• Фиксация: самовозврат - после нажатия кнопка возвращается в исходное положение
• Материал переднего кольца: пластик
• Количество постов: 1
• Переключающие контакты: отсутствуют - только НО контакт

Совместимость и монтаж

Кнопка управления NP8-10BND/5 устанавливается в подготовленное отверстие диаметром 22 мм. Для фиксации используется стандартный зажимной механизм внутри корпуса - не требует дополнительных крепёжных элементов. Кабель подключается к клеммам с маркировкой L/N и NO. Убедитесь, что провода имеют достаточную гибкость - жёсткий кабель может повредить внутренние соединения при многократном использовании. Монтаж допускается в вертикальной и горизонтальной плоскости.

Безопасность и стандарты

Изделие соответствует международному стандарту IP65, обеспечивая безопасную работу в условиях повышенной влажности, пыли и мытья оборудованием под давлением. Конструкция не содержит острых краёв и выполнена из неметаллического материала, снижающего риск поражения током. Работает в температурном диапазоне, типичном для промышленных помещений - рекомендовано проверять условия эксплуатации согласно паспорту производителя.

Преимущества

• LED-подсветка работает от сети 110–230 В - не требует внешнего блока питания
• Высокая степень защиты IP65 - подходит для агрессивных сред
• Самовозвратный механизм - исключает случайное заклинивание
• Пластиковое переднее кольцо устойчиво к химическим воздействиям и механическим повреждениям
• Универсальный диаметр 22 мм - совместим с большинством стандартных панелей

Ограничения применения

• Не предназначен для постоянного включения - только импульсное управление
• Отсутствие замыкающих контактов - нельзя использовать для выключения нагрузки
• Не рассчитана на высокие токи свыше 10 А - проверяйте нагрузку подключаемого устройства
• Не следует применять в средах с постоянным погружением в жидкость - IP65 не гарантирует герметичность при длительном подводе воды
• Пластиковая рамка менее устойчива к ударным нагрузкам по сравнению с металлическими аналогами

Примеры использования

• Запуск конвейера на пищевом производстве
• Активация аварийного обхода на участке сборки
• Включение вентилятора в цеху с высокой запылённостью
• Ручной запуск насоса в системе водоснабжения
• Сигнализация начала операции на станке с ЧПУ

Практические советы

• При монтаже используйте шайбу или уплотнительное кольцо - это повысит долговечность герметизации
• Проверьте соответствие напряжения сети и заявленного значения (AC110–230В) - неверное питание может вывести подсветку из строя
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковую рамку
• Для удобства обслуживания оставьте доступ к клеммникам - они расположены сзади, и доступ возможен только при демонтаже
• Жёлтый цвет кнопки NP8-10BND/5 лучше всего сочетается с красными и зелёными кнопками в единой панели управления - соблюдайте цветовую семантику
