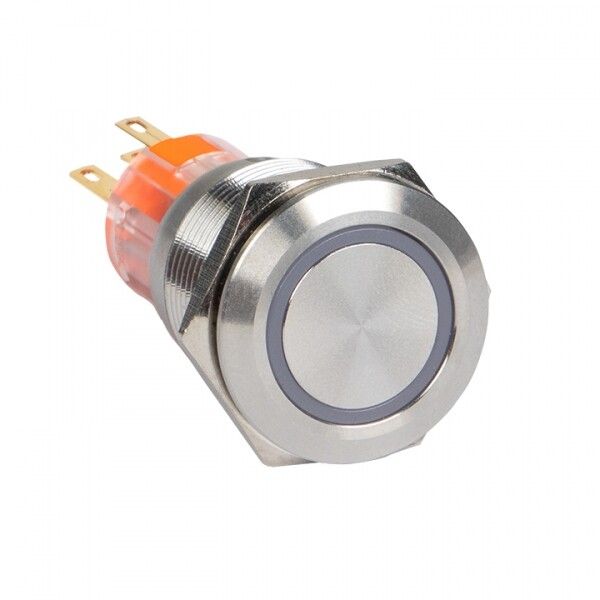

Кнопка S-Pro67 19 мм без фикс. с красной подсв. 24В PROxima | s-pro67-112 EKF

Кнопка S-Pro67 19 мм без фиксации с красной подсветкой 24В от EKF - это компактное устройство управления с индикацией, предназначенное для оперативного включения и отключения оборудования в условиях повышенной запыленности и влажности. Артикул s-pro67-112 соответствует серии PROxima и используется там, где важна надежная визуальная сигнализация и простота эксплуатации.

Назначение и область применения

Кнопка S-Pro67 19 мм без фиксации с красной подсветкой 24В применяется для ручного управления технологическими процессами: запуск, остановка, аварийное отключение. Красная подсветка четко указывает на активное состояние устройства, что особенно важно в шумных или плохо освещённых зонах. Подходит для установки на пультах управления, стендах, станках, конвейерах, в пищевой, химической и металлообрабатывающей промышленности.

Технические характеристики

• Диаметр отверстия для монтажа: 19 мм
• Рабочее напряжение: 24 В постоянного тока
• Тип контакта: один нормально открытый (НО) контакт - замыкающий при нажатии
• Подсветка: да, красная LED-индикация
• Фиксация: без удержания - кнопка возвращается в исходное положение после отпускания
• Степень защиты: IP67 - полная герметичность от пыли и временного погружения в воду до 1 метра
• Материал корпуса: нержавеющая сталь AISI 304
• Цвет кнопки и свечения: красный
• Цвет переднего кольца: серый
• Конструкция линзы: круглая
• Тип толкателя: цилиндрический
• Количество постов: 1

Совместимость и монтаж

Кнопка S-Pro67 19 мм без фиксации с красной подсветкой 24В устанавливается в стандартное монтажное отверстие диаметром 19 мм. Переднее кольцо обеспечивает плотную посадку и герметичность. Для подключения используйте провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении к цепи 24 В постоянного тока - подсветка не будет работать при неверном соединении. Монтаж допускается в вертикальной и горизонтальной плоскостях.

Безопасность и стандарты

Изделие соответствует требованиям к защите от внешних воздействий по классу IP67. Корпус из нержавеющей стали AISI 304 устойчив к коррозии, агрессивным средам и легко моется. Работает в температурном диапазоне, типичном для промышленных условий. Не предназначен для работы в взрывоопасных зонах - отсутствуют сертификаты ATEX/IECEx.

Преимущества

• Высокая механическая прочность благодаря корпусу из нержавеющей стали
• Устойчивость к влаге, пыли и мойкам высокого давления
• Чёткая визуальная индикация красной подсветкой - видна даже при ярком свете
• Простая замена: совместима с другими моделями серии S-Pro67
• Надёжный контакт - одноконтактная система минимизирует риск отказа

Ограничения применения

• Не работает при напряжении выше 24 В - возможен выход из строя светодиода
• Не подходит для цепей переменного тока - рассчитана только на постоянный ток
• Отсутствие фиксации делает её непригодной для функций “вкл./выкл.” с удержанием
• Нет нормально закрытых (НЗ) контактов - нельзя использовать для обратной логики управления
• Не сертифицирована для взрывоопасных сред

Примеры использования

• Кнопка аварийной остановки на станке с ЧПУ - красная подсветка сразу показывает, что оборудование заблокировано
• Запуск конвейера на линии производства - оператор нажимает и отпускает, машина начинает работу
• Индикация активного режима на щите управления в цехе с высоким уровнем шума
• Управление насосом в условиях влажного помещения - IP67 предотвращает попадание воды внутрь

Практические советы

• Перед установкой проверьте глубину монтажного отверстия - корпус выступает на 18–20 мм, убедитесь, что есть свободное место сзади
• При подключении используйте кабель с медными жилами и качественной опрессовкой - плохой контакт вызывает мерцание подсветки
• Не затягивайте фиксирующую гайку слишком сильно - это может повредить резьбу или треснуть линзу
• Если нужна фиксация, выбирайте другую модель серии S-Pro67 с механизмом удержания
• Для многоканальных систем рекомендуется использовать кнопки одного цвета и типа - так снижаются риски ошибок оператора
