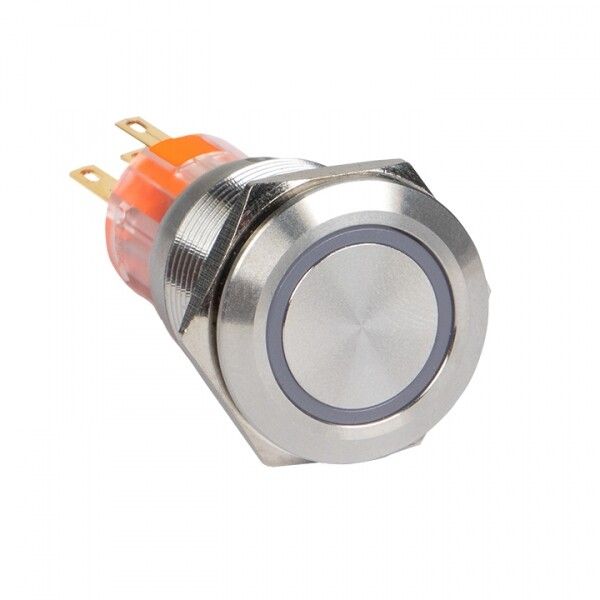

Кнопка S-Pro67 19 мм без фикс. с оранжевой подсв. 24В PROxima | s-pro67-132 EKF

Кнопка S-Pro67 19 мм без фиксации с подсветкой 24В от EKF - это компактный элемент управления с индикацией, подходящий для установки на панели оборудования, где требуется однократное включение цепи и визуальный сигнал. Модель s-pro67-132 выполнена из нержавеющей стали, устойчивой к влаге и загрязнениям, что делает её надёжной в сложных условиях.

Назначение и область применения

Кнопка S-Pro67 19 мм без фиксации с подсветкой 24В используется для ручного управления технологическими процессами: запуск, остановка, сброс аварии. Подсветка показывает активное состояние кнопки - она светится при включении цепи. Применяется в системах автоматизации, на станках, конвейерах, в пищевой, химической и металлургической промышленности. Подходит для помещений и открытых площадок благодаря защите IP67.

Технические характеристики

• Диаметр отверстия для монтажа: 19 мм
• Рабочее напряжение: 24 В постоянного тока (для подсветки)
• Тип контакта: один нормально замкнутый (НО) контакт - не указано наличие НЗ, значит, контакт работает как размыкающий при нажатии
• Степень защиты: IP67 (полная герметичность от пыли, выдерживает кратковременное погружение в воду)
• Цвет кнопки и свечения: оранжевый
• Цвет переднего кольца: серый
• Конструкция: плоская круглая линза, цилиндрический толкатель
• Материал корпуса: нержавеющая сталь AISI 304
• Количество постов: 1
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания

Совместимость и монтаж

Кнопка s-pro67-132 устанавливается в стандартное монтажное отверстие диаметром 19 мм. Переднее кольцо обеспечивает плотную посадку и герметичность. Для подключения подсветки используйте источник питания 24 В постоянного тока - напряжение выше или переменное не подойдут. Контакты рассчитаны на коммутацию малых токов управления, не для силовой нагрузки. Подключайте через промежуточное реле, если управление осуществляется мощными устройствами.

Безопасность и стандарты

Изделие соответствует требованиям к защите IP67, что гарантирует работу в условиях повышенной влажности, брызг воды и пыли. Корпус из AISI 304 устойчив к коррозии и химически агрессивным средам. Производитель указывает совместимость с сетями до 660 В переменного и 400 В постоянного тока - однако сама кнопка предназначена только для управления, а не для коммутации этих напряжений. Силовые цепи должны проходить через другие аппараты (контакторы, реле).

Преимущества

• Высокая механическая прочность - корпус из нержавеющей стали выдерживает удары и вибрацию
• Удобная визуальная индикация - яркая оранжевая подсветка хорошо видна даже при ярком освещении
• Герметичная конструкция - позволяет использовать в сырых, пыльных и мытых зонах
• Простая установка - стандартный диаметр 19 мм совместим с большинством панелей
• Надёжный механизм без фиксации - предотвращает случайное длительное включение

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для управления (токи до нескольких ампер)
• Подсветка требует отдельного источника 24 В постоянного тока; нельзя питать от 220 В или переменного тока
• Отсутствие фиксации - не подходит для ситуаций, когда нужна удержание в нажатом состоянии (например, для режима “работа”)
• Один контакт - невозможно реализовать функции “вкл/выкл” без внешней логики (например, реле с самоблокировкой)

Примеры использования

• Кнопка старта на станке CNC - нажимается для запуска, затем отпускается, машина продолжает работать
• Сигнал аварийной остановки на конвейере - при срабатывании кнопка светится, пока не будет сброшено
• Индикация работы насоса в водопроводной системе - подсветка горит, когда насос включен
• Пульт управления в мойке автомобилей - устойчива к воде и моющим средствам

Практические советы

• Перед монтажом проверьте глубину отверстия - корпус s-pro67-132 имеет определённую длину, не забудьте оставить место для проводов внутри панели
• Для долговечности подключайте подсветку через стабилизатор или ограничитель тока - прямое подключение к 24 В без резистора может снизить срок службы LED
• Если вам нужна кнопка с фиксацией - выбирайте другую модель серии PROxima, так как эта версия специально без фиксации
• При использовании в холодном климате учтите, что пластиковые детали внутри могут становиться хрупкими ниже –25 C - хотя корпус металлический, внутренние механизмы имеют ограниченный температурный диапазон
• Проверяйте соответствие цвета подсветки и кнопки - здесь оба оранжевые, что усиливает визуальное восприятие, но в других моделях может отличаться
