Кнопка SB7-CW3365-24V(LED) d22мм 1з+1р зеленая | SQ0746-0034 TDM

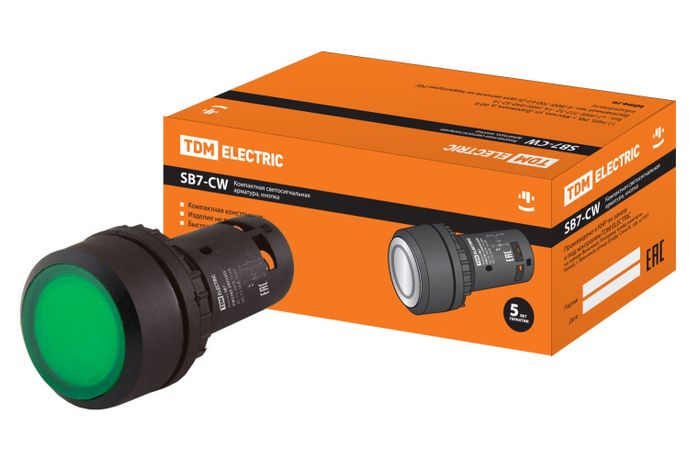

Кнопка управления TDM ELECTRIC sq0746-0034 - это компактный устройство для ручного управления электрическими цепями с индикацией состояния через светодиод. Подходит для установки в панелях управления промышленного оборудования, систем автоматизации и железнодорожной инфраструктуры.

Назначение и область применения

Кнопка управления TDM ELECTRIC sq0746-0034 предназначена для включения и выключения управляющих цепей постоянного или переменного тока. Используется там, где требуется надёжная ручная коммутация: в пультах управления станков, на щитах РЗиА, в системах КИПиА, а также в электронике подвижного состава железных дорог. Зелёный цвет кнопки соответствует стандартным обозначениям для команд «пуск» или «включить».

Технические характеристики

• Диаметр корпуса: 22 мм - стандартный размер для монтажа в панели
• Конфигурация контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р)
• Рабочее напряжение: 24 В (переменный или постоянный ток)
• Индикация: встроенная LED-подсветка зелёного цвета
• Максимальное напряжение коммутируемых цепей: до 660 В

Совместимость и монтаж

Кнопка управления TDM ELECTRIC sq0746-0034 устанавливается в круглое отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка снаружи панели. Клеммы рассчитаны на провода сечением до 2,5 мм2. Установка возможна в любых металлических или пластиковых панелях, совместимых со стандартными отверстиями под кнопки d22 мм. Обязательно проверьте глубину монтажного отверстия - корпус имеет определённую длину, требующую достаточного пространства внутри шкафа.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного электрооборудования. Хотя явного указания стандарта в данных нет, конструкция выполнена в соответствии с практиками, применяемыми в энергетике и транспорте. Работает в условиях, допускающих наличие пыли и влаги - рекомендуется использовать в закрытых распределительных щитах.

Преимущества

• Чёткая механическая фиксация положений - надёжное срабатывание даже при вибрациях
• LED-индикация позволяет визуально контролировать состояние кнопки без подключения внешних сигнализаторов
• Комбинированная контактная группа (1з+1р) даёт возможность реализовать сложные логические схемы управления одним элементом
• Цветовая маркировка (зелёный) снижает риск ошибочных действий оператора

Ограничения применения

• Не предназначен для работы в открытой среде - не имеет указанной степени защиты IP, поэтому не защищён от брызг воды или прямого попадания осадков
• Поддерживает только номинальное напряжение 24 В для собственной индикации; высокое напряжение (до 660 В) коммутируется только через силовые контакты, а не через LED-цепь
• Не подходит для частого циклического включения/выключения более 1000 раз в час - длительная нагрузка может снизить срок службы механизма

Примеры использования

• Стартовый сигнал на приводе конвейера в пищевой промышленности
• Ручной запуск насосной станции в системе водоснабжения
• Команды «включить» и «остановить» на пульте управления тепловозом
• Переключение режима работы системы аварийного освещения

Практические советы

• При монтаже используйте изолирующие прокладки между корпусом кнопки и металлической панелью, чтобы исключить замыкание на корпус
• Проверьте полярность при подключении LED - хотя большинство моделей работают с любой полярностью, лучше следовать схеме производителя
• Для долговечности не применяйте кнопку как переключатель основной мощности - она служит для управления цепями контроля, а не для питания двигателей
• Если нужна защита от случайного нажатия - выбирайте модели с защитным колпачком, так как эта версия не имеет его в комплекте
