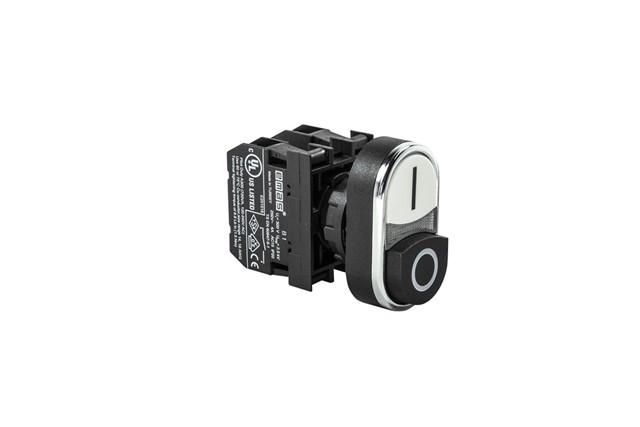

Кнопка сдвоенная выступающая (1НО+1НЗ) черн./бел. EMAS B102K21HB

Кнопка нажимная в сборе сдвоенная черно-белая с овальной линзой и выступающей конструкцией от бренда EMAS, артикул b102k21hb, предназначена для управления цепями с двумя различными состояниями контактов - одним нормально открытым и одним нормально закрытым. Подходит для систем автоматизации, где требуется одновременное управление двумя функциями одной кнопкой.

Назначение и область применения

Эта кнопка используется там, где необходимо управлять двумя электрическими цепями одновременно: например, включить один контур и выключить другой. Применяется в пультах управления станков, конвейеров, лифтов, систем безопасности и других устройствах, требующих комбинированного сигнала. Выступающая конструкция обеспечивает удобный захват пальцем даже при работе в перчатках.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Количество управляющих элементов: два (единая кнопка с двумя механически связанными контактами)
• Форма линзы: овальная
• Цвет корпуса: черно-белый
• Конструкция: выступающая - кнопка выдается над поверхностью панели для легкого нажатия
• Материал корпуса: термостойкий пластик
• Рабочий ток: до 5 А (при напряжении до 250 В переменного тока)

Совместимость и монтаж

Устанавливается в панель через круглое отверстие диаметром 22 мм. Крепится фиксирующим кольцом с внутренней стороны. Для подключения используются клеммы на проводах сечением до 2,5 мм2. Монтаж возможен как на вертикальной, так и на горизонтальной поверхности. Убедитесь, что глубина панели достаточна для размещения механизма кнопки - она имеет выступающую форму и требует свободного пространства сзади.

Преимущества

• Объединяет две функции в одном устройстве - экономит место на панели
• Выступающая форма снижает усилие нажатия и повышает точность срабатывания
• Черно-белая окраска обеспечивает хорошую видимость в условиях слабого освещения
• Овальная линза позволяет легко отличить кнопку от других элементов управления
• Интегрированная конструкция исключает необходимость установки двух отдельных кнопок

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не рассчитана на частые импульсные нагрузки выше 1000 циклов/час - длительная интенсивная эксплуатация может снизить срок службы
• Не рекомендовано применение в условиях постоянного воздействия воды или химически активных жидкостей - степень защиты IP40
• Не совместим с высокочастотными сигналами - только для коммутации силовых и управляющих цепей постоянного и переменного тока

Примеры использования

• На станке: одна часть кнопки запускает двигатель, вторая - отключает гидравлическую систему
• В системе аварийной остановки: НО-контакт активирует звуковой сигнал, НЗ-контакт размыкает питание оборудования
• На конвейере: нажатие кнопки останавливает ленту и одновременно включает световое предупреждение

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в панели - 22 мм - чтобы избежать люфта или деформации корпуса
• Подключение контактов выполняйте после отключения питания; используйте маркировку проводов для НО и НЗ
• При использовании в вибрационных средах дополнительно закрепите кабели хомутиками, чтобы избежать обрыва соединений
• Для долговечности не применяйте кнопку как рычаг - давление должно быть направлено строго по оси нажатия
• Артикул b102k21hb от EMAS совместим с большинством стандартных панелей управления - заменяет аналогичные модели других производителей с тем же типом контактов
