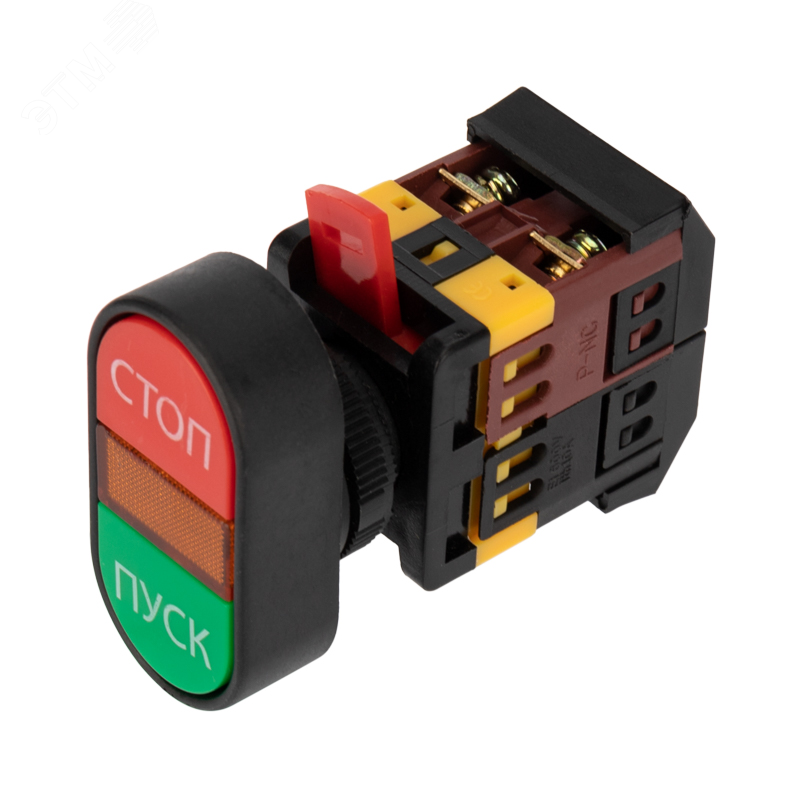

Кнопка APBB-22 «Пуск-Стоп» овальная 230 В NO+NC | 36-5540 REXANT MEET

Кнопка нажимная овальная Пуск-Стоп 230 В NO+NC от Rexant (арт. etm36-5540) предназначена для ручного управления оборудованием через комбинацию нормально замкнутого и нормально разомкнутого контактов. Подходит для установки на панели станков, автоматических линий и других устройств, где требуется надёжный и наглядный контроль запуска и остановки.

Назначение и область применения

Эта кнопка используется для управления электрическими цепями переменного тока с напряжением до 230 В и частотой 50–60 Гц. Комбинированная схема (NO + NC) позволяет одновременно управлять двумя функциями: «Пуск» (замыкание цепи) и «Стоп» (размыкание цепи). Применяется в системах управления промышленным оборудованием - насосах, компрессорах, конвейерах, станках с ЧПУ, вентиляционных установках.

Технические характеристики

• Напряжение питания: 230 В AC
• Количество контактов: 1 нормально открытый (НО), 1 нормально замкнутый (НЗ)
• Тип механизма: с самовозвратом - после нажатия возвращается в исходное положение
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Тип толкателя: цилиндрический, с фланцем
• Цвет кнопки: красный/зелёный - красный для «Стоп», зелёный для «Пуск»
• Цвет переднего кольца: чёрный, материал - пластик
• Габариты: 22×22×15 мм
• Способ монтажа: на лицевую панель
• Подключение: винтовые клеммы
• Количество постов: 2 - два независимых механически связанных элемента в одном корпусе
• Линза: круглая, не содержит лампу

Совместимость и монтаж

Кнопка монтируется в отверстие диаметром 22 мм на лицевой панели оборудования. Для установки необходимо просверлить отверстие соответствующего размера, вставить кнопку и закрепить её с помощью фиксирующего кольца из комплекта. Кабели подключаются к винтовым клеммам - рекомендуется использовать провода сечением до 2,5 мм2. Убедитесь, что панель имеет достаточную толщину для плотной посадки - минимальная толщина 1,5 мм.

Безопасность и стандарты

Изделие соответствует требованиям к управлению электрооборудованием в условиях сухих помещений. IP40 не допускает использование в условиях повышенной влажности, на улице или в местах возможного брызгов. Не предназначен для взрывоопасных сред. Соответствует общим требованиям безопасности для бытового и промышленного оборудования согласно ГОСТ Р МЭК 60947-5-1.

Преимущества

• Комбинированный контакт - одна кнопка выполняет две функции, экономит место на панели
• Яркая цветовая индикация: красный и зелёный цвета соответствуют международным стандартам управления
• Простая и надёжная конструкция с самовозвратом - не требует постоянного удерживания
• Фиксация через переднее кольцо предотвращает случайное выскальзывание
• Винтовое подключение удобно для многожильных и одножильных проводов

Ограничения применения

• Не подходит для работы во влажных, пыльных или агрессивных средах - степень защиты IP40 недостаточна
• Не оснащена индикацией - лампа отсутствует, нельзя визуально определить состояние цепи при питании
• Работает только с переменным током 230 В - не совместима с постоянным током или другими напряжениями
• Не рассчитана на высокие токи свыше 10 А - проверяйте нагрузку в цепи управления

Примеры использования

• Управление пуском и остановкой двигателя насоса в системе водоснабжения
• Контроль работы конвейера на пищевом производстве
• Ручной запуск и аварийная остановка станка с ЧПУ
• Пульт управления вентилятором в HVAC-системе

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в панели - 22 мм, указано в габаритах
• При подключении используйте маркировку проводов: «Пуск» - к НО, «Стоп» - к НЗ
• Не затягивайте винты слишком сильно - можно повредить клеммы
• Для долговечности избегайте воздействия масел, растворителей и прямого попадания воды
• Кнопка Rexant etm36-5540 совместима с большинством стандартных панелей - легко заменяет аналогичные модели других производителей
