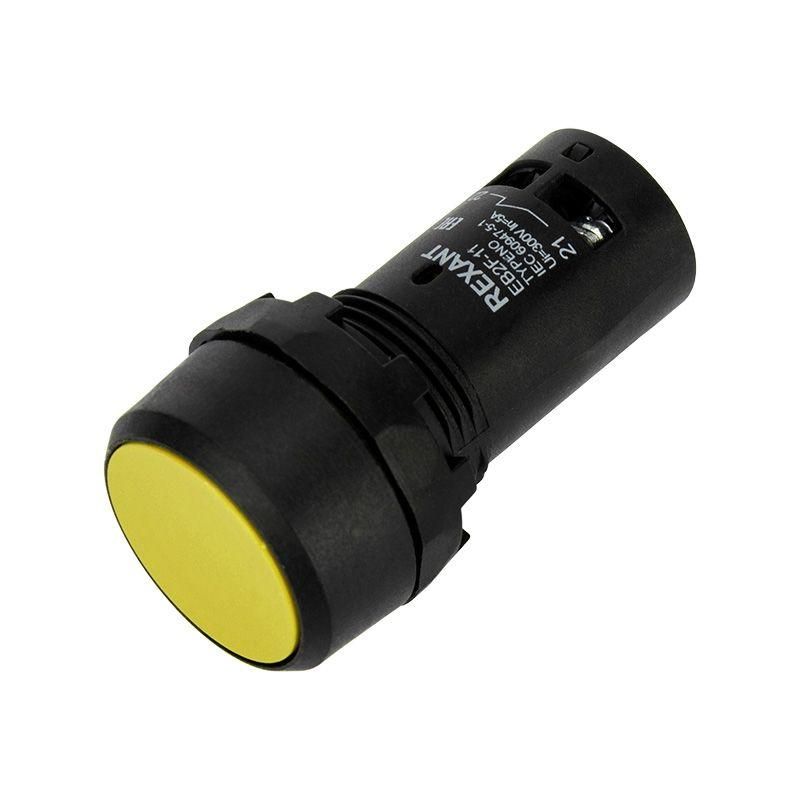

Кнопка EB22 возвратная желтая NO+NC 300 В | 36-5532 REXANT MEET

Кнопка возвратная желтая нормально открытая + нормально закрытая 300 В от Rexant (арт. etm36-5532) предназначена для ручного управления электрическими цепями в условиях постоянной необходимости одновременного коммутирования двух состояний - включения и выключения. Подходит для установки на панели оборудования, где требуется надёжный и наглядный интерфейс.

Назначение и область применения

Эта кнопка используется для ручного запуска, остановки или изменения режима работы оборудования. Благодаря наличию одного нормально открытого (НО) и одного нормально закрытого (НЗ) контакта, она позволяет управлять двумя цепями сразу - например, включить двигатель через НО-контакт и отключить световой индикатор через НЗ-контакт. Применяется в системах автоматизации, на станках, конвейерах, насосных станциях и других устройствах, управляемых вручную.

Технические характеристики

• Рабочее напряжение: 220–300 В переменного тока (AC), частота 50/60 Гц
• Тип контактов: 1 НО + 1 НЗ (нормально открытый и нормально закрытый)
• Механизм: самовозвратный - после нажатия возвращается в исходное положение
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Цвет кнопки: жёлтый - высокая видимость, соответствует стандартным цветовым кодам безопасности
• Форма: круглая плоская кнопка с цилиндрическим толкателем
• Габариты: 22×22×13 мм - компактный размер для плотной установки
• Степень защиты: IP40 - защищает от твердых предметов более 1 мм, но не от воды
• Количество постов: один - значит, одна функциональная единица на одно устройство
• Лампа: не предусмотрена - не имеет встроенного индикатора

Совместимость и монтаж

Кнопка монтируется на лицевую панель через отверстие диаметром 22 мм. Устанавливается с помощью фланца и фиксируется гайкой с тыльной стороны. Для монтажа необходим доступ к задней части панели. Совместима с любыми панелями из металла, пластика или композита толщиной до 8 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2. Не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления бытового и промышленного назначения. Степень защиты IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям при использовании в помещениях. Не предназначен для эксплуатации во влажных средах, на улице или в местах с риском брызг и попадания жидкости.

Преимущества

• Один корпус - два типа контактов, что снижает количество элементов в схеме
• Жёлтый цвет легко распознаётся визуально - повышает безопасность при аварийном отключении
• Простая конструкция без лампы - меньше точек отказа, выше надёжность
• Винтовое подключение - прочное и долговечное соединение даже при вибрациях
• Самовозвратный механизм - исключает необходимость удерживания кнопки

Ограничения применения

• Не подходит для цепей постоянного тока - работает только с переменным током 220–300 В
• Защита IP40 не предохраняет от влаги - нельзя использовать в сырых помещениях, на улице или рядом с мойками
• Отсутствие индикации - невозможно визуально определить состояние кнопки (включено/выключено) без внешнего сигнала
• Не рекомендуется для частого циклического использования свыше 1000 раз в час - возможен износ механических деталей

Примеры использования

• Управление двигателем конвейера: НО-контакт замыкает цепь стартера, НЗ-контакт размыкает цепь сигнализации
• Аварийная остановка станка: нажатие кнопки одновременно отключает питание и активирует тормоз
• Пульт управления шлюзом: включение насоса и отключение клапана одним действием
• Система контроля температуры: кнопка сброса при превышении порога

Практические советы

• При монтаже проверьте глубину отверстия - корпус глубиной 13 мм требует минимум 15 мм свободного места сзади
• Не затягивайте винты слишком сильно - можно повредить пластиковую основу
• Если нужна индикация, используйте внешнюю лампу, подключенную параллельно НО-контакту
• Для длительной службы избегайте воздействия масел, химических растворителей и пылевых сред без дополнительной защиты
• Проверяйте соответствие нагрузки - максимальное напряжение 300 В, но ток не указан; при работе с мощными двигателями убедитесь, что контакты рассчитаны на ваш ток
