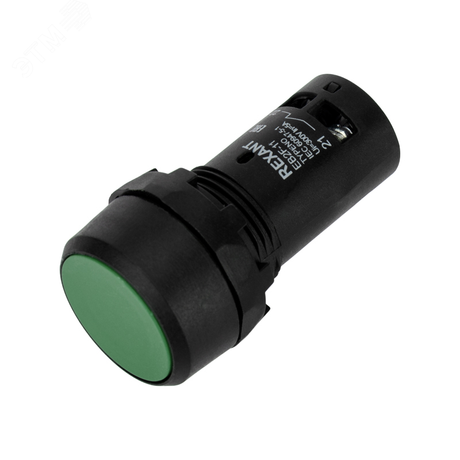

Кнопка EB22 возвратная зеленая NO+NC 300 В | 36-5531 REXANT MEET

Кнопка возвратная зеленая NO+NC 230/300 В от Rexant (арт. etm36-5531) - это механический коммутационный элемент для управления оборудованием в цепях переменного тока. Подходит для установки на панели управления, где требуется надежный и визуально узнаваемый сигнал запуска.

Назначение и область применения

Кнопка возвратная зеленая NO+NC 230/300 В предназначена для ручного управления технологическими процессами. Её используют для включения оборудования - например, старта двигателя, насоса или конвейера. Контакты NO (нормально открытый) и NC (нормально закрытый) позволяют одновременно управлять двумя цепями: одна замыкается при нажатии, другая - размыкается. Это удобно для схем с блокировками, сигнализацией или переключением режимов.

Технические характеристики

• Тип механизма: с самовозвратом - после нажатия кнопка автоматически возвращается в исходное положение
• Рабочее напряжение: до 300 В переменного тока (AC), частота 50–60 Гц
• Тип контактов: один пост с парой NO + NC
• Цвет кнопки и свечения: зелёный - соответствует стандартной цветовой сигнализации “пуск”
• Подключение: винтовые клеммы - подходят для проводов до 2,5 мм2
• Габариты: 22×22×13 мм - компактный формат для плотной сборки
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды и брызг
• Линза: круглая, плоская, без подсветки - светящийся элемент отсутствует, цвет определяется только материалом кнопки

Совместимость и монтаж

Кнопка возвратная зеленая NO+NC 230/300 В монтируется в отверстие диаметром 22 мм - совпадает с типовым размером для панельных кнопок. Для установки используется фиксация гайкой с тыльной стороны панели. Учитывайте, что корпус не рассчитан на влагу и пылевую среду - не используйте в условиях с высокой запыленностью или возможным попаданием жидкости. Монтаж допускается только на вертикальных или горизонтальных поверхностях, не требующих герметизации.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления бытового и легкопромышленного уровня. Напряжение 300 В позволяет применять её в сетях 220–240 В, распространённых в Европе и странах СНГ. Отсутствие внутренней лампы снижает энергопотребление и исключает риск перегрева от подсветки.

Преимущества

• Универсальная пара контактов NO+NC - позволяет использовать в сложных схемах без дополнительных реле
• Механизм с самовозвратом обеспечивает точное управление - не требует удерживания
• Зелёный цвет кнопки соответствует международному стандарту “пуск”, минимизирует ошибки оператора
• Простое винтовое подключение - не нужны специальные инструменты, легко обслуживается
• Компактный размер - экономит место на панели управления

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP40 не предохраняет от брызг и конденсата
• Отсутствует подсветка - нельзя использовать там, где нужна визуальная индикация состояния (например, в темном помещении)
• Не рекомендуется для частого циклического использования более 1000 раз в час - механизм имеет ограниченную механическую износостойкость
• Напряжение 300 В - не подходит для цепей постоянного тока или выше 300 В переменного

Примеры использования

• Стартовая кнопка на пульсе управления станком с ЧПУ
• Кнопка включения насоса в системе водоснабжения
• Активация конвейера на линии упаковки
• Сигнал “пуск” в схеме с аварийной остановкой (при использовании контакта NC для блокировки)

Практические советы

• При подключении проверьте, какой контакт (NO или NC) вам нужен для вашей схемы - они расположены рядом, но работают противоположно
• Используйте кабель с жилами 0,5–2,5 мм2 - слишком толстые провода не войдут в клемму
• Если вы монтируете несколько кнопок рядом - соблюдайте расстояние не менее 15 мм между отверстиями, чтобы избежать перекрестного влияния
• Для условий с пылью или вибрацией лучше выбрать модель с IP65 и подсветкой - эта кнопка не подходит
• Проверяйте соответствие напряжения сети - даже кратковременные скачки выше 300 В могут повредить контакты
