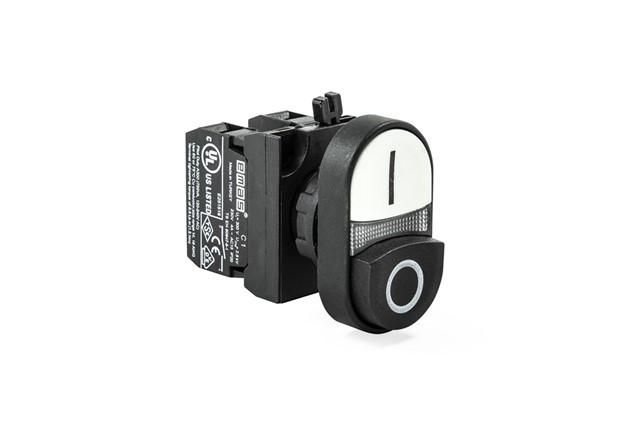

Кнопка сдвоенная выступающая (1НО+1НЗ) (CP) черн./бел. EMAS CP102K21HB

Кнопка нажимная в сборе с контактами нормально открытый (НО) и нормально закрытый (НЗ) черная/белая (CP) - это компактный коммутационный элемент, предназначенный для управления цепями автоматизации. Бренд EMAS и артикул cp102k21hb обеспечивают надёжную работу в промышленной среде, где требуется одновременное управление двумя состояниями контактов.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями: запуска, остановки, переключения режимов работы оборудования. Подходит для установки на пультах управления, щитах и корпусах машин. Наличие двух типов контактов - нормально открытого (НО) и нормально закрытого (НЗ) - позволяет использовать её в схемах с взаимоблокировками, последовательным управлением или сигнализацией.

Технические характеристики

• Тип контактов: один нормально открытый (НО) + один нормально закрытый (НЗ)
• Цвет корпуса: чёрный, клавиша - белая
• Механизм: нажимная кнопка с возвратом в исходное положение
• Конструкция: собранная единица - контакты и корпус уже смонтированы
• Подключение: клеммы для проводов (без указания типа - предполагается винтовой зажим)

Совместимость и монтаж

Кнопка cp102k21hb устанавливается в стандартные отверстия диаметром 16 мм - совместима с большинством панелей управления. Для монтажа необходимо просверлить отверстие соответствующего размера, вставить кнопку до фиксации и затянуть гайку с тыльной стороны. Кабель подключается к клеммам: N.O. - для нормально открытого контакта, N.C. - для нормально закрытого. Убедитесь, что напряжение и ток в цепи не превышают допустимые значения, указанные в паспорте устройства.

Преимущества

• Интегрированная конструкция: не требует самостоятельной сборки контактов и корпуса
• Два типа контактов в одном устройстве: экономит место и снижает количество точек соединений
• Чёткая тактильная реакция: обеспечивает уверенное управление даже в условиях вибраций
• Устойчивый цветовой контраст: чёрный корпус и белая клавиша повышают видимость и удобство операторского контроля

Ограничения применения

• Не предназначен для частых импульсных нагрузок выше 5–10 тыс. циклов в час - возможен износ механики
• Не имеет защиты от брызг воды или пыли (IP-класс не указан); не применяйте во влажных или пыльных помещениях без дополнительного кожуха
• Работает только в цепях постоянного или переменного тока с низким уровнем помех; не рекомендовано для высокочастотных или силовых систем без согласования

Примеры использования

• Станок с ЧПУ: кнопка используется для старта (НО) и аварийной остановки (НЗ) в одной панели
• Конвейерная линия: активация режима обслуживания через НО, одновременная блокировка питания через НЗ
• Щит управления: сигнал «готов к работе» через НЗ, «остановка» через НО

Практические советы

• Перед монтажом проверьте целостность контактов тестером - убедитесь, что НО замыкается при нажатии, а НЗ размыкается
• Используйте кабель сечением 0.5–1.5 мм2 - слишком толстые жилы могут плохо фиксироваться в клеммах
• При использовании в вибрационной среде зафиксируйте кнопку дополнительно герметичной прокладкой или хомутом
• Артикул cp102k21hb от EMAS - оптимальный выбор, если нужна простая, но надёжная кнопка без лишних функций
