Кнопка SW2C-10D с подсветкой красная NC 230В PROxima|sw2c-md-r-nc|EKF

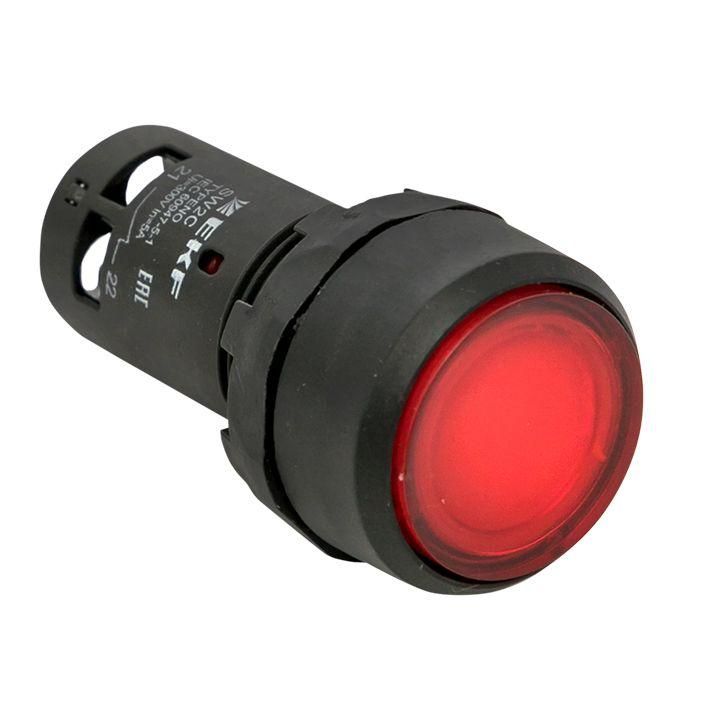

Кнопка EKF SW2C-10D с подсветкой красная нормально-замкнутая 230В - это устройство для ручного управления оборудованием в промышленных системах. Подсветка позволяет легко определить её состояние даже в условиях слабого освещения, а надёжная конструкция делает её подходящей для установки в шкафах управления, на пультах и станциях.

Назначение и область применения

Кнопка EKF SW2C-10D используется для включения и выключения оборудования через замкнутую цепь. Когда кнопка не нажата - контакт замкнут, сигнал проходит. При нажатии - цепь разрывается. Это типичное применение для аварийной остановки, запуска механизмов или активации режимов работы.

Подходит для установки в кнопочные посты, распределительные щиты, системы АВР, станции управления приводами, конвейерами, насосами и другим промышленным оборудованием. Часто встречается в цепях переменного тока 50/60 Гц с напряжением до 230 В.

Технические характеристики

• Напряжение питания: 230 В (переменный ток)
• Тип контакта: один нормально замкнутый (НЗ)
• Подсветка: да, красная светодиодная
• Форма и цвет кнопки: круглая, красная
• Степень защиты: IP54 - защищена от пыли и брызг воды
• Габариты: 22×22×13 мм
• Тип фиксации: без фиксации - возвращается в исходное положение после отпускания
• Материал переднего кольца: пластик
• Переключающие контакты: отсутствуют - только один НЗ контакт

Совместимость и монтаж

Кнопка EKF SW2C-10D монтируется в отверстие диаметром 22 мм. Устанавливается в панелях, корпусах или кнопочных постах с помощью зажимов внутри корпуса. Для подключения используются клеммы на задней части - рассчитаны на провода сечением до 2,5 мм2.

Не требует внешнего источника питания для подсветки - работает от сети 230 В, к которой подключаются силовые контакты. Подключение подсветки и основного контакта происходит параллельно.

Безопасность и стандарты

Кнопка EKF SW2C-10D соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления и коммутационных устройств. Степень защиты IP54 обеспечивает безопасную работу в помещениях с повышенной влажностью, пылью или возможными брызгами жидкости.

Преимущества

• Яркая красная подсветка сразу указывает на активное состояние кнопки
• Устойчивость к пыли и влаге (IP54) повышает долговечность в промышленной среде
• Простая механическая конструкция - минимум отказов
• Совместима со стандартными панелями и постами EKF PROxima

Ограничения применения

• Не подходит для длительного удерживания в нажатом состоянии - нет фиксации
• Не предназначен для высоких токов выше 10 А - проверяйте нагрузку в цепи
• Подсветка работает только при наличии напряжения 230 В - нельзя использовать в цепях постоянного тока
• Нет дополнительных контактов - нельзя использовать как переключатель с несколькими состояниями

Примеры использования

• Аварийная остановка станка - кнопка красного цвета, легко заметна, при нажатии отключает питание
• Индикация готовности к работе на пульте управления - подсветка горит, когда система в standby
• Запуск конвейера в цеху - кнопка встроена в пост с другими элементами управления
• Система АВР - управление переключением на резервный источник

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 22 мм - иначе кнопка не зафиксируется
• Подключайте подсветку и контакт к одной фазе - не используйте отдельный трансформатор
• Не устанавливайте в местах с постоянным воздействием струй воды - IP54 не гарантирует защиту от прямого потока
• Для многокнопочных постов выбирайте аналогичные модели из серии EKF PROxima - они совпадают по габаритам и креплениям
• Проверьте соответствие нагрузки: если ток в цепи превышает 10 А, используйте кнопку с более мощными контактами
