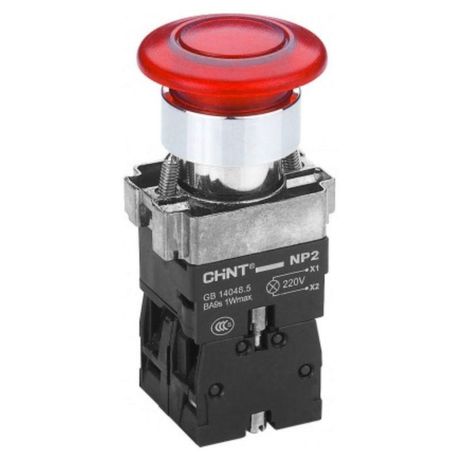

Кнопка управления "Грибок" d40мм NP2-BW4462 1НЗ IP40 с самовозвратом подсветкой красн. (R) CHINT 575782

Кнопка управления "Грибок" диаметром 40 мм, модель NP2-BW4462 от CHINT - это надёжное устройство для экстренного отключения оборудования. Подходит для установки на пультах управления, станках и других устройствах, где требуется быстрая и заметная остановка. Красная подсветка и самовозвратный механизм обеспечивают наглядность и безопасность оператора.

Назначение и область применения

Эта кнопка предназначена для ручного управления оборудованием в режиме аварийной остановки. Её используют там, где важно сразу же прекратить работу машины - например, на металлообрабатывающих станках, конвейерах, насосных системах или сборочных линиях. Красный цвет и выпуклая форма позволяют легко найти её даже в условиях плохой освещённости или стрессовой ситуации.

Технические характеристики

• Диаметр корпуса: 40 мм
• Диаметр монтажного отверстия: 22 мм
• Механизм: самовозвратный - после нажатия автоматически возвращается в исходное положение
• Контакты: один нормально замкнутый (НЗ) - цепь замкнута при обычном состоянии, размыкается при нажатии
• Подсветка: красная светодиодная, работает при подаче питания на контактную группу
• Степень защиты: IP40 - защищает от твёрдых предметов больше 1 мм, но не от воды
• Форма линзы: круглая
• Переднее кольцо: хромированное, улучшает визуальное восприятие и долговечность поверхности
• Количество постов: 1 - одноканальная кнопка

Совместимость и монтаж

Устанавливается в панели через круглое отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка с внутренним диаметром, соответствующим штоку кнопки. Подключение осуществляется к двум клеммам: вход и выход нормально замкнутого контакта. Подсветка требует отдельного питания - обычно 24 В постоянного или переменного тока. Убедитесь, что питание подключено правильно, чтобы избежать повреждения светодиода.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Стандарт IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям со стороны крупных твёрдых объектов. Однако кнопка не предназначена для работы во влажной среде, под дождём или в местах с возможным попаданием жидкости - для таких условий нужна защита IP65 и выше.

Преимущества

• Яркая красная подсветка делает кнопку видимой даже при ярком фоновом освещении
• Самовозвратный механизм исключает необходимость ручного возврата - снижает риск забыть вернуть кнопку в исходное состояние
• Хромированное кольцо устойчиво к механическому износу и коррозии
• Простая конструкция с одним постом минимизирует количество точек отказа

Ограничения применения

• Не применяется в помещениях с высокой влажностью, мытьём водой или воздействием брызг - IP40 недостаточен для этих условий
• Не предназначен для длительного нажатия - механизм рассчитан на импульсное действие
• Подсветка требует внешнего источника питания; без него кнопка будет работать как обычная, но без индикации
• Не имеет дополнительных контактов - нельзя использовать для сложных логических схем без внешних модулей

Примеры использования

• Аварийная остановка металлорежущего станка
• Выключение конвейера при заклинивании продукта
• Рабочая кнопка на щите управления насосной станцией
• Кнопка экстренной остановки на участке сборки с повышенными требованиями к безопасности

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна плотно сесть, но не деформироваться при затяжке гайки
• Для подсветки используйте источник напряжения, совпадающий с заявленными параметрами - чаще всего 24 В DC/AC
• Не используйте эту кнопку вместо кнопки "Пуск". Только НЗ контакт позволяет гарантировать остановку при обрыве провода
• Проверяйте целостность подсветки регулярно - она является важным элементом сигнализации состояния системы
• NP2-BW4462 от CHINT совместим с большинством стандартных панельных коробок и креплениями серии NP2 - можно заменить аналогичные модели без изменения отверстий
