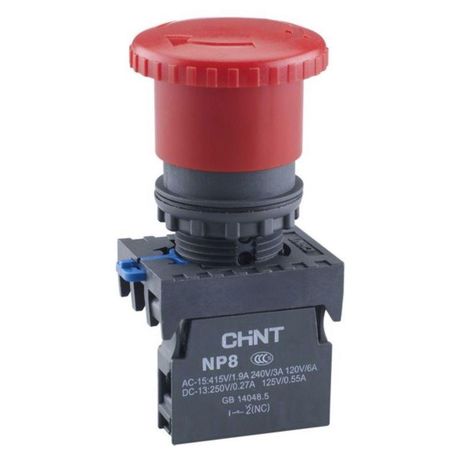

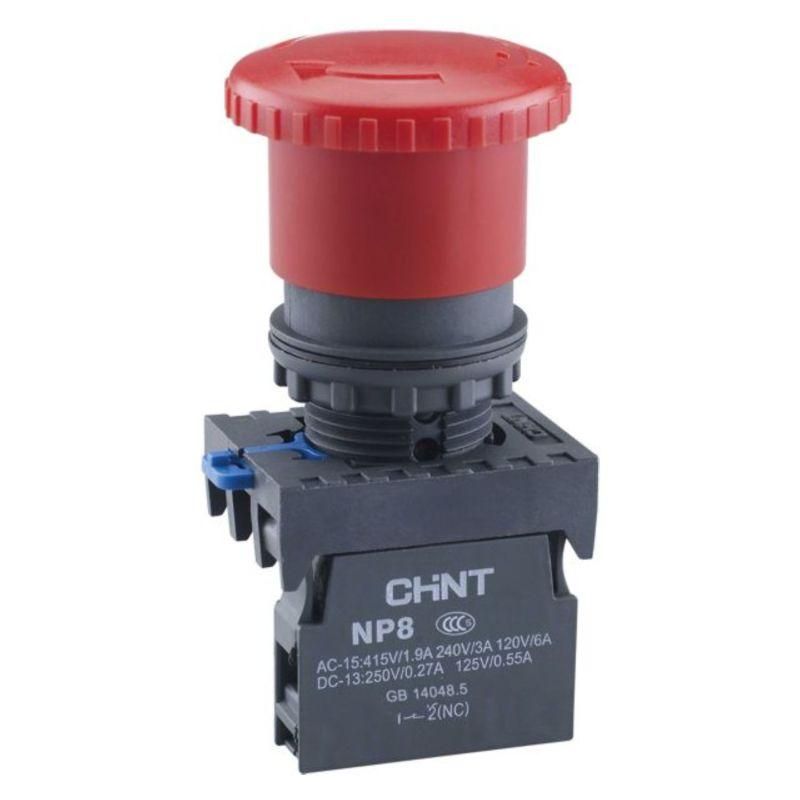

Кнопка управления "Грибок" Φ40мм NP8-02ZS/14 фикс., красн., 2НЗ, IP65 (R) | 667214 CHINT

Кнопка управления "Грибок" d40мм NP8-02ZS/14 от бренда CHINT - это надёжное устройство для экстренной остановки оборудования. Её ярко-красный цвет и фиксируемый механизм обеспечивают быстрое и безопасное отключение в аварийных ситуациях. Подходит для установки на станках, конвейерах и других промышленных системах.

Назначение и область применения

Эта кнопка предназначена для ручной экстренной остановки технологического оборудования. Используется там, где требуется немедленное отключение питания или сигнализация аварии - например, на металлообрабатывающих станках, транспортерах, упаковочных линиях и сборочных участках. Красный цвет и выпуклая форма позволяют легко найти её даже в условиях плохой видимости или стрессовой ситуации.

Технические характеристики

• Тип кнопки: грибовидная - удобна для нажатия любой частью ладони
• Количество нормально замкнутых (НЗ) контактов: 2 - обеспечивает надёжное размыкание цепи при нажатии
• Количество нормально открытых (НО) контактов: 0 - не имеет функции включения
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Тип фиксации: с фиксацией - после нажатия остаётся в нажатом положении до ручного поворота для освобождения
• Диаметр монтажного отверстия: 22 мм - совместима со стандартными креплениями
• Диаметр корпуса: около 40 мм - соответствует типичным размерам кнопок этого типа
• Цвет: красный - международный сигнал опасности и аварийной остановки
• Материал переднего кольца: пластик - устойчив к механическим воздействиям и химическим средам
• Количество постов: 1 - одна кнопка управляет одним набором контактов
• Форма линзы: круглая - равномерное распределение света при наличии подсветки

Совместимость и монтаж

Кнопка управления "Грибок" d40мм NP8-02ZS/14 устанавливается в отверстие диаметром 22 мм через фланец с резьбой. Для монтажа потребуется стандартный крепёжный элемент - гайка M22x1, которая обычно идет в комплекте с оборудованием. Убедитесь, что толщина панели позволяет плотно закрепить корпус без перекоса. После установки проверьте свободное движение кнопки и её возврат в исходное положение при повороте.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 гарантирует работу в запылённых и влажных помещениях - например, на пищевых производствах, в металлургии или на открытых площадках. Цветовая маркировка красного цвета соответствует ГОСТ Р МЭК 60204-1 для аварийных выключателей.

Преимущества

• Фиксированное положение после нажатия предотвращает случайное восстановление работы
• Высокая степень защиты IP65 снижает риск отказа в сложных условиях
• Удобная форма позволяет активировать кнопку даже в перчатках или при ограниченном доступе
• Пластиковое переднее кольцо устойчиво к коррозии и механическому износу
• Два НЗ контакта обеспечивают дублирование цепи отключения - повышает надёжность системы

Ограничения применения

• Не предназначен для частого штатного использования - только для аварийных ситуаций
• Не имеет подсветки - в темноте может быть трудно заметить, если нет внешней индикации
• Не работает как пусковая кнопка - отсутствие НО контактов исключает возможность включения устройства
• Работает только при правильном подключении к цепям постоянного или переменного тока с допустимыми нагрузками - не рассчитана на высокочастотные импульсы

Примеры использования

• На станке ЧПУ - для мгновенного прекращения движения шпинделя при возникновении угрозы
• На конвейере - чтобы остановить ленту при попадании предмета или человека в зону опасности
• На насосной станции - для аварийного отключения при утечке или перегреве
• На производстве пластмасс - для остановки экструдера при заклинивании материала

Практические советы

• Выбирайте место установки так, чтобы кнопка была доступна с нескольких сторон - особенно в зонах с ограниченным пространством
• Проверяйте соответствие диаметра отверстия (22 мм) и толщины панели перед монтажом - некорректная посадка может вызвать люфт или трещины
• Подключайте контакты согласно схеме: два НЗ контакта должны разрывать цепь питания исполнительного механизма
• Периодически проверяйте работоспособность кнопки - протестируйте её хотя бы один раз в месяц, чтобы убедиться в отсутствии залипания
• Не используйте силовые инструменты при установке - перетяжка гайки может повредить внутренние контакты
