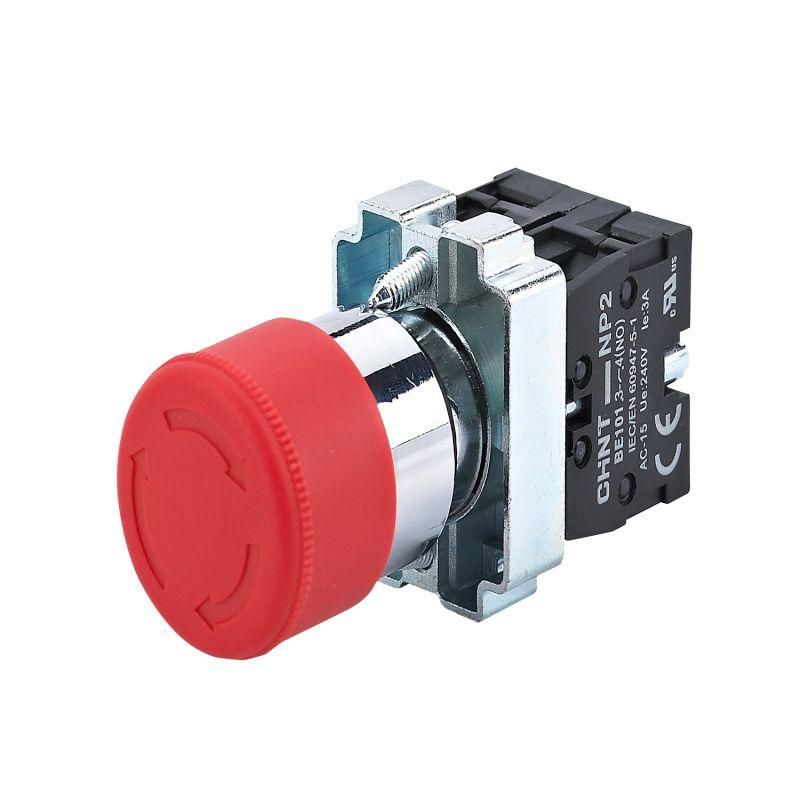

Кнопка управления "Грибок" Φ40мм фиксацией NP2-BS545 без подсветки красная 1НО+1НЗ, IP40 (R) | 574016 CHINT

Кнопка управления 'Грибок' диаметр 40 мм с фиксацией без подсветки красная 1НО+1НЗ, IP40 от бренда CHINT (артикул 574016) предназначена для ручного управления оборудованием - например, для аварийной остановки или запуска устройств в условиях, где не требуется подсветка и высокая степень герметичности.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями в промышленном оборудовании. Красный цвет и грибовидная форма соответствуют стандартам безопасности: она легко узнаваема и предназначена для экстренных действий - например, для остановки станка, конвейера или другого устройства в случае аварии. Подходит для установки на пульты управления, щиты и корпуса машин, где важна надёжность, а не защита от воды или пыли.

Технические характеристики

• Диаметр кнопки: 40 мм
• Диаметр отверстия для монтажа: 22 мм
• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Фиксация: механическая - кнопка остаётся в нажатом положении до ручного освобождения
• Степень защиты: IP40 - защищает от твёрдых предметов больше 1 мм, но не от воды и пыли
• Цвет: красный
• Материал переднего кольца: пластик
• Форма линзы: круглая
• Количество постов: один
• Подсветка: отсутствует

Совместимость и монтаж

Кнопка устанавливается в отверстие диаметром 22 мм. Для монтажа используйте стандартную фиксацию через резьбу или зажим внутри корпуса. Убедитесь, что толщина панели позволяет плотно закрепить кнопку - не рекомендуется монтировать её на слишком тонкие или гибкие поверхности. Кабель подключается к контактным клеммам: НО и НЗ позволяют использовать кнопку как в цепях старта, так и в цепях остановки. Поскольку нет подсветки, не применяйте её там, где необходимо визуальное указание состояния в темноте.

Безопасность и стандарты

Красный цвет и фиксирующаяся форма соответствуют требованиям ГОСТ Р МЭК 60947-5-1 для аварийных выключателей. Степень защиты IP40 обеспечивает безопасность от случайного прикосновения инструментами или крупными частицами, но не защищает от влаги, пыли или агрессивных сред. Не используйте в помещениях с повышенной влажностью, на улице или в местах с сильным пылеобразованием.

Преимущества

• Удобная форма для быстрого нажатия даже в перчатках
• Механическая фиксация предотвращает случайное отпускание после аварийной остановки
• Чёткое разделение контактов НО/НЗ - можно применять в сложных схемах управления
• Пластиковое переднее кольцо снижает риск повреждений при ударах
• Нет подсветки - меньше энергопотребления и выше надёжность в простых системах

Ограничения применения

• Не подходит для помещений с высокой влажностью, мытьём шлангами или агрессивной химической средой - IP40 не обеспечивает защиту от жидкости
• Не предназначен для работы в условиях сильного пылевого воздействия - пыль может попасть внутрь механизма
• Отсутствие подсветки делает её трудно различимой в темноте - требует хорошего освещения рабочей зоны
• Не имеет световой индикации состояния - нельзя определить, нажата ли кнопка, визуально, кроме положения рычага

Примеры использования

• Аварийная остановка на металлообрабатывающем станке
• Выключение конвейера на пищевом производстве
• Ручной стоп-кран на компрессорной установке
• Управление питанием тестового стенда в мастерской

Практические советы

• Перед установкой проверьте глубину отверстия - кнопка должна полностью войти, чтобы фиксатор работал правильно
• Используйте кабель сечением не менее 0,75 мм2 для подключения контактов - этого достаточно для типовых нагрузок управления
• Если нужна защита от влаги - выбирайте модель с IP65 или выше; эта кнопка (574016) - только для сухих помещений
• При использовании в цепях с катушками реле или мотор-редукторами учитывайте коммутируемую мощность - не превышайте допустимые значения для контактов НО/НЗ
• Проверяйте состояние кнопки регулярно - износ фиксатора может привести к самопроизвольному отпуску
