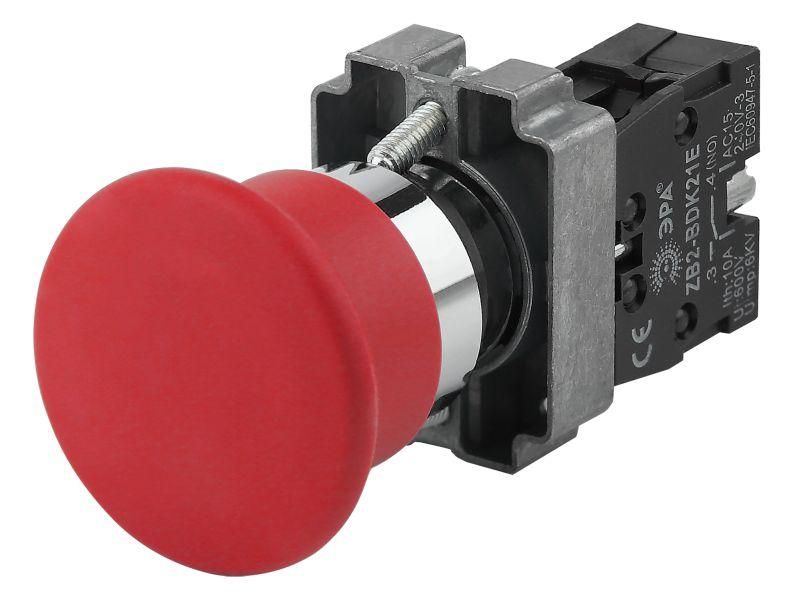

Кнопка управления LAY5-BC41"Грибок" красная 1з (20/200/3200) | Б0045642 ЭРА

Кнопка управления LAY5-BC41 «Грибок» красная 1з (20/200/3200) от ЭРА - это однопостовая аварийная кнопка с грибовидным толкателем для ручного отключения оборудования в экстренных ситуациях. Устройство рассчитано на работу в сетях переменного и постоянного тока, легко монтируется на панели и обеспечивает надёжное размыкание цепи через один нормально замкнутый контакт.

Назначение и область применения

Кнопка LAY5-BC41 используется для немедленного отключения электрооборудования в случае аварии, опасности или необходимости экстренной остановки. Применяется в системах управления станков, конвейеров, насосов, вентиляционных установок и других промышленных агрегатов. Красный цвет и грибовидная форма соответствуют требованиям безопасности - такую кнопку легко найти и нажать даже в условиях стресса или плохой видимости.

Технические характеристики

• Напряжение питания: 230 В (переменный/постоянный ток)
• Максимальное рабочее напряжение: до 660 В AC / до 400 В DC
• Количество нормально замкнутых (НО) контактов: 1
• Количество переключающих контактов: 0
• Диаметр отверстия для монтажа: 22 мм
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Тип подключения: винтовые зажимы
• Форма толкателя: грибовидная
• Цвет кнопки: красный
• Цвет переднего кольца: черный
• Конструкция: одно постовая, с возможностью быстросъёмной головки
• Тип фиксации: без фиксации - кнопка возвращается в исходное положение после отпускания

Совместимость и монтаж

Кнопка LAY5-BC41 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки требуется только просверлить отверстие и зафиксировать корпус болтом внутри панели. Кабель подключается к винтовым клеммам - достаточно зачистить жилы на 8–10 мм и затянуть крепления. Благодаря modularной конструкции, можно заменить только головку, не трогая контактный модуль - это снижает время ремонта.

Безопасность и стандарты

Кнопка соответствует общепринятым промышленным стандартам на устройства управления. Цвет красный и грибовидная форма выполнены в соответствии с рекомендациями по эргономике и сигнализации аварийных команд. Однако степень защиты IP20 не допускает использование в условиях повышенной влажности, запылённости или на открытом воздухе - для таких сред требуются модели с IP65 и выше.

Преимущества

• Ярко выраженная форма и цвет обеспечивают быстрое распознавание в составе панели управления
• Простая конструкция с быстросъёмной головкой упрощает обслуживание и замену
• Поддержка как переменного, так и постоянного тока повышает универсальность
• Винтовое подключение надёжно и совместимо с большинством типов проводов
• Интеграция в системы управления с помощью одного НО контакта - минимум сложности, максимум надёжности

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует сертификация Ex
• IP20 не защищает от брызг, пыли, влаги - нельзя использовать вне закрытых щитов
• Нет встроенной индикации - не оснащена лампой, не подходит для сигналов «работа»
• Без фиксации - не подходит для функций включения/выключения с удержанием; только для аварийного отключения
• Работает только с одним НО контактом - не подходит для сложных схем с несколькими переключаемыми цепями

Примеры использования

• Аварийная остановка станка ЧПУ на заводе
• Выключение конвейера при попадании предмета в механизм
• Отключение насосной группы при утечке жидкости
• Экстренное отключение вентиляции в помещении с химическими веществами
• Панель управления в цехе с множеством машин - красная кнопка выделяется среди остальных

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка не будет плотно сидеть
• Используйте кабель сечением 0,5–2,5 мм2 - оптимально для винтовых клемм
• Не используйте эту кнопку вместо обычного выключателя - она не имеет фиксации и не предназначена для регулярного включения
• При сборке щита располагайте кнопку в доступном месте, желательно на уровне глаз или рук
• Замените модель на IP65/IP67, если планируете применение в сыром, пыльном или наружном исполнении
• LAY5-BC41 от ЭРА совместима с другими изделиями серии LAY5 - можно комбинировать с аналогичными кнопками и индикаторами
