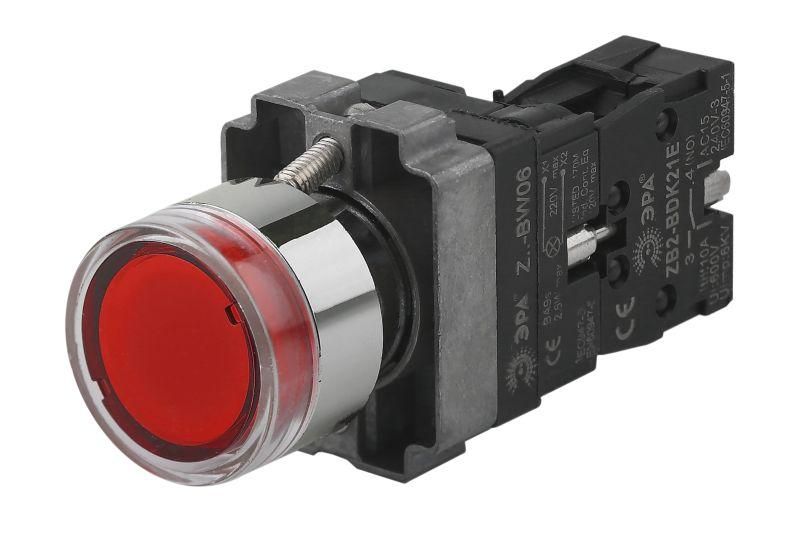

Кнопка управления LAY5-BW3461 с подсветкой красный 1з (20/200/4000) | Б0045661 ЭРА

Кнопка управления LAY5-BW3461 с подсветкой красный 1 нормально открытый (1з) (20/200/4000) ЭРА, BBT50-BW-K04E - это надёжная кнопка с LED-подсветкой для ручного управления электрическими устройствами в панелях и щитах. Подходит для работы с магнитными пускателями и реле в промышленных системах.

Назначение и область применения

Кнопка LAY5-BW3461 используется для запуска, остановки или управления оборудованием через коммутацию электрических цепей. Она применяется там, где требуется визуальное указание активного состояния - например, на пультах управления станками, конвейерами, насосами и другим промышленным оборудованием. Красный цвет кнопки соответствует стандартному обозначению аварийной или останавливающей функции. Подсветка позволяет легко найти элемент даже при слабом освещении.

Технические характеристики

• Тип контакта: один нормально открытый (НО, 1з)
• Напряжение питания подсветки: 230 В AC/DC
• Тип подсветки: светодиод (LED)
• Диаметр отверстия для установки: 22 мм
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Механизм: самовозврат - после нажатия кнопка возвращается в исходное положение
• Форма толкателя: цилиндрическая
• Цвет кнопки: красный
• Цвет переднего кольца: хромированный
• Тип подключения: винтовые зажимы
• Конструкция линзы: круглая
• Количество постов: 1

Совместимость и монтаж

LAY5-BW3461 монтируется на лицевую панель через отверстие диаметром 22 мм. Устройство состоит из двух частей: головки с подсветкой и отдельного контактного модуля, который можно заменить без демонтажа всей кнопки. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Перед установкой проверьте соответствие толщины панели требованиям производителя - слишком толстая панель может затруднить фиксацию.

Безопасность и стандарты

Изделие соответствует общепринятым требованиям безопасности для оборудования низкого напряжения. Степень защиты IP20 обеспечивает безопасную работу внутри закрытых распределительных шкафов, но не допускает использование во влажных, пыльных или наружных условиях. Подсветка работает от сети 230 В - соблюдайте правила электробезопасности при подключении.

Преимущества

• Яркая красная подсветка повышает видимость и снижает риск ошибочного нажатия других кнопок
• Самовозврат обеспечивают стабильную работу без необходимости удерживания
• Разборная конструкция позволяет менять только вышедший из строя контактный модуль, не заменяя всю кнопку
• Хромированное кольцо улучшает эргономику и внешний вид панели
• Универсальный тип напряжения (AC/DC) упрощает применение в различных системах

Ограничения применения

• Не предназначен для использования вне помещений или в средах с высокой влажностью - IP20 не защищает от брызг и пыли
• Подсветка рассчитана только на 230 В; нельзя использовать с другими напряжениями без преобразователя
• Не имеет переключающих контактов - не подходит для функций типа “переключатель режима”
• Запрещено применять в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Кнопка “Стоп” на пульте управления металлообрабатывающим станком
• Аварийная остановка конвейера в пищевой промышленности
• Управление включением насоса в системе водоснабжения
• Переключение режима работы вентиляционной системы

Практические советы

• При монтаже используйте только рекомендованное отверстие 22 мм - меньшее вызовет деформацию корпуса, большее - плохую фиксацию
• Проверьте совпадение напряжения сети с 230 В перед подключением подсветки - неверное питание приведёт к выходу LED из строя
• Часто встречаются ошибки при подключении: не путайте контакты подсветки и силового контакта - они находятся в разных клеммах
• Для долгой службы избегайте механических ударов по кнопке - механизм самовозврата чувствителен к перегрузкам
• Если нужна кнопка с другой цветовой сигнализацией - серия ЭРА предлагает аналогичные модели с зелёным, жёлтым или белым цветом
