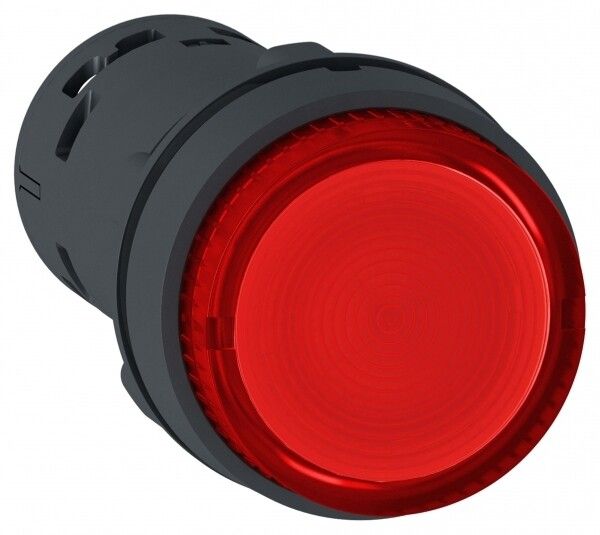

КНОПКА 22ММ 230В КРАСНАЯ С ПОДСВ. XB7NW34M1 | Schneider Electric APC

Кнопка 22 мм 230 В красная с подсветкой от Schneider Electric (артикул xb7nw34m1) - это визуально выделяющийся управляющий элемент с подсветкой для управления оборудованием на панелях управления. Простая, надежная и рассчитанная на частые срабатывания, она подходит для задач, где важна быстрая реакция и четкая видимость.

Назначение и область применения

Кнопка 22 мм 230 В красная с подсветкой используется для ручного включения или сброса оборудования - например, старта станка, останова конвейера или активации аварийной процедуры. Красный цвет и подсветка делают её легко узнаваемой даже в условиях плохого освещения. Подходит для установки на щитах управления в цехах, на линиях автоматизации, в пищевой, металлургической и логистической отраслях.

Технические характеристики

• Диаметр отверстия для монтажа: 22,5 мм
• Рабочее напряжение: 230 В переменного тока
• Тип механизма: пружинно-возвратный, без фиксации (нажал - сработал, отпустил - вернулся)
• Количество нормально открытых (НО) контактов: 1
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, нарушающем работу) и брызг воды с любого направления
• Цвет кнопки: красный
• Цвет переднего кольца: черный
• Конструкция линзы: круглая, монолитный пластиковый корпус
• Наличие подсветки: да (светится при включенном питании)
• Способ монтажа: на лицевую панель через отверстие

Совместимость и монтаж

Кнопка 22 мм 230 В красная с подсветкой совместима с любыми панелями, имеющими круглое отверстие диаметром 22–23 мм. Устанавливается путём вставки в отверстие и фиксации сзади штатным креплением. Для подключения используйте провода сечением до 2,5 мм2. Перед монтажом убедитесь, что напряжение сети соответствует 230 В - подключение к другим значениям недопустимо. Подсветка работает от того же напряжения, что и контакт, поэтому не требует отдельного питания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Степень защиты IP54 обеспечивает безопасную работу в помещениях с повышенной влажностью, пылью или возможными брызгами жидкости. Однако, в отличие от заявленного в описании производителя IP66, реальная защита устройства - IP54, что исключает возможность длительного воздействия струй воды или полного погружения. Монолитный корпус снижает риск повреждений при механическом воздействии, но не предназначен для экстремальных условий (например, постоянного мытья струей высокого давления).

Преимущества

• Ярко-красный цвет и подсветка обеспечивают быстрое визуальное определение функции - особенно важно в аварийных ситуациях
• Пружинно-возвратный механизм гарантирует однократное срабатывание без случайной фиксации
• Винтовое подключение позволяет использовать провода без специальных наконечников
• Чёрное переднее кольцо контрастирует с красной кнопкой, улучшая восприятие
• Монолитный корпус уменьшает количество подвижных деталей - выше надёжность и долговечность

Ограничения применения

• Не предназначена для использования во взрывоопасных зонах (без сертификации Ex)
• IP54 не обеспечивает защиту от прямого потока воды - не рекомендуется для наружной установки под дождём или в местах с мойкой оборудования
• Нет встроенной фиксации - нельзя применять как кнопку “вкл./выкл.”; только как импульсный сигнал
• Не имеет переключающих контактов - не подходит для коммутирования нескольких цепей
• Подсветка работает только при наличии напряжения 230 В - несовместима с системами 12/24/48 В

Примеры использования

• Кнопка “Старт” на пульте управления насосной станцией
• Аварийная остановка на конвейере в пищевом производстве
• Запуск пневматического пресса в сборочном цехе
• Сброс сигнализации после срабатывания датчиков на линии упаковки

Практические советы

• Перед установкой проверьте точный диаметр отверстия - 22,5 мм требует аккуратного сверления, чтобы не треснул край панели
• Не затягивайте винты слишком сильно - можно повредить изоляцию проводов или сам контакт
• Если требуется более высокая защита (IP65/IP67), выбирайте другие модели серии Harmony с аналогичным форм-фактором
• Для многократного использования в условиях вибраций дополнительно закрепите провода хомутами рядом с кнопкой
• Красный цвет и подсветка - стандарт для аварийных команд. Не применяйте эту кнопку как обычную “вкл.” - это нарушит правила безопасности.
