Кнопка с потайным толкателем 22,3 - Osmoz в сборе подсветкой красный 230 В~ | 023758 Legrand

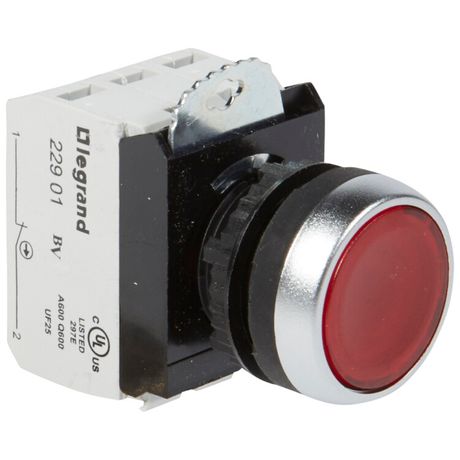

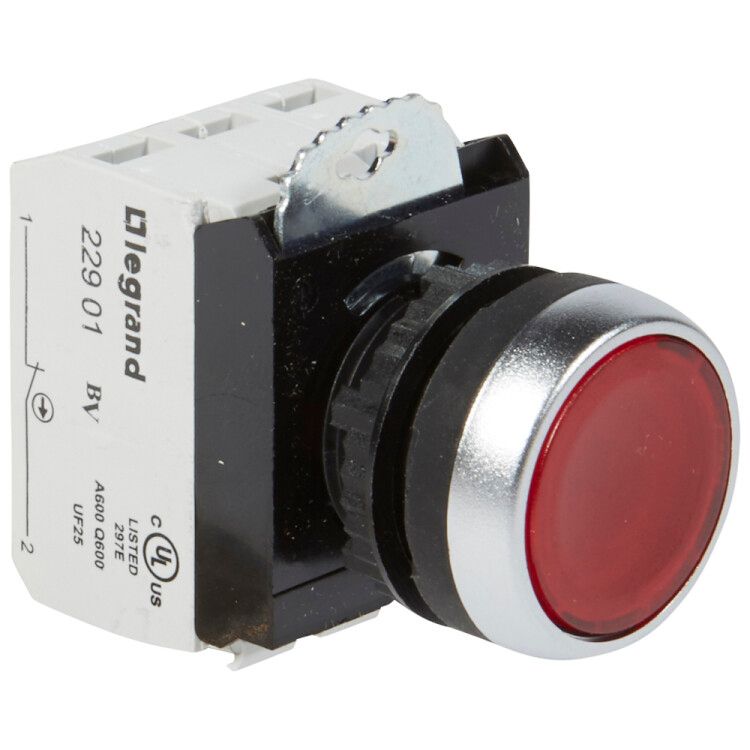

Кнопка с потайным толкателем 22,3 мм с подсветкой, 1НО+1НЗ, 230 В~, красная от Legrand (артикулы 023758 и 23758) предназначена для управления оборудованием на панелях управления, где важна надежная визуальная индикация и компактный монтаж.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями в условиях, требующих четкой визуальной сигнализации состояния. Подходит для установки на панели станков, автоматических линий, систем безопасности и оборудования с высокой степенью защиты. Красный цвет и подсветка позволяют легко определить активное состояние даже при слабом освещении.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальное напряжение: 230 В переменного тока (AC)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип подсветки: интегрированная, совместима с сетью 230 В~
• Механизм: самовозврат - после нажатия возвращается в исходное положение
• Степень защиты: IP66 - полностью защищена от пыли и мощных струй воды
• Тип толкателя: цилиндрический, потайной - утоплен в поверхность панели
• Цвет корпуса: красный; цвет переднего кольца: хромированный
• Тип подключения: винтовые зажимы для проводов до 2,5 мм2
• Конструкция линзы: круглая, плоская
• Способ монтажа: фиксация через лицевую панель

Совместимость и монтаж

Кнопка устанавливается в подготовленное отверстие диаметром 22 мм. Для фиксации используется переднее хромированное кольцо, которое затягивается гайкой с тыльной стороны панели. Убедитесь, что толщина панели соответствует допустимому диапазону - кнопка рассчитана на стандартные металлические и пластиковые панели толщиной до 4–6 мм. Подключение осуществляется через винтовые клеммы - подходят медные жилы сечением до 2,5 мм2. Не используйте многожильные провода без наконечников.

Безопасность и стандарты

Изделие соответствует требованиям IP66, что обеспечивает безопасную работу в запыленных и влажных средах - например, на производствах с мойкой оборудования или в помещениях с повышенной влажностью. Применение в цепях 230 В~ требует соблюдения правил электроустановок (ПУЭ): подключение должно выполняться квалифицированным персоналом, с отключенным питанием.

Преимущества

• Компактный размер (22 мм) позволяет экономить место на панели
• Интегрированная подсветка снижает потребность во внешних индикаторах
• Потайной толкатель предотвращает случайные нажатия и повышает эргономичность
• Хромированное кольцо улучшает визуальное восприятие и долговечность
• Комбинация НО+НЗ позволяет использовать одну кнопку для двух функций - например, включение/остановка

Ограничения применения

• Не предназначен для постоянного нажатия - механизм самовозврата не рассчитан на длительную нагрузку
• Подсветка работает только при наличии напряжения 230 В~ - несовместима с низковольтными системами (например, 24 В)
• Не имеет механической блокировки - нельзя использовать как аварийную кнопку с замком
• Не рекомендуется для установки в местах с частыми ударными воздействиями - хотя IP66 защищает от брызг, удары могут повредить внутренние элементы

Примеры использования

• Управление пуском и остановкой насоса на производстве - красный свет указывает на активацию
• Аварийная остановка конвейера с двумя контактами: один размыкает цепь питания, второй замыкает сигнал тревоги
• Пульт управления на станке с ЧПУ - кнопка встроена в панель оператора, подсветка видна из любого ракурса
• Системы контроля доступа - кнопка для экстренного открывания двери в помещении с высокой влажностью

Практические советы

• При монтаже проверьте глубину отверстия - слишком глубокое может помешать плотному прилеганию переднего кольца
• Используйте изолирующие шайбы между кнопкой и металлической панелью, чтобы избежать замыкания
• Для длинных проводов от кнопки к контроллеру применяйте экраненные кабели - особенно при работе рядом с частотниками
• Проверьте соответствие напряжения сети - подсветка выйдет из строя при использовании с DC или напряжением ниже 200 В
• При необходимости замены - отсоедините питание, открутите заднюю гайку и аккуратно выньте механизм, не перекручивая провода
