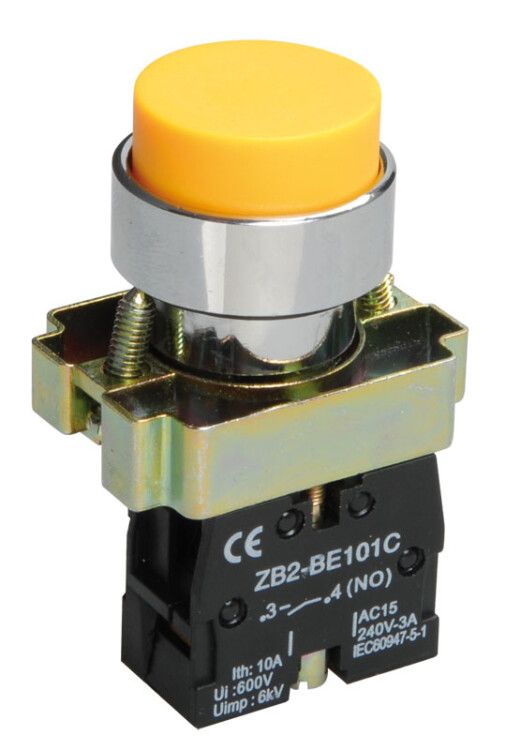

Кнопка управления LAY5-BL51 без подсветки желтая 1з | BBT71-BL-K05 IEK

Кнопка управления LAY5-BL51 без подсветки желтая 1 нормально открытый от IEK - механический коммутационный элемент для ручного управления электрическими цепями. Простая, надежная и совместимая с большинством стандартных щитов, она используется там, где нужен однократный импульсный сигнал без индикации.

Назначение и область применения

Кнопка управления LAY5-BL51 применяется для запуска, остановки или изменения режима работы оборудования через управление контакторами, магнитными пускателями и реле. Подходит для систем автоматизации на промышленных объектах: конвейерах, насосных станциях, станках, вентиляционных установках. Желтый цвет соответствует стандартным обозначениям для предупредительных или аварийных функций. Устройство не имеет подсветки - работает исключительно как механический переключатель.

Технические характеристики

• Количество нормально открытых (НО) контактов: 1
• Максимальное напряжение: 660 В переменного тока / 400 В постоянного тока
• Коммутируемый ток: 10 А
• Тип подключения: винтовые зажимы (до 2,5 мм2)
• Диаметр отверстия для монтажа: 22 мм
• Тип толкателя: цилиндрический, выступающий - обеспечивает четкий ход при нажатии
• Механизм: с самовозвратом - после нажатия возвращается в исходное положение
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным климатом, возможна работа при температуре от −25C до +40C
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Соответствие стандарту: ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка управления LAY5-BL51 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Контактный модуль фиксируется внутри шкафа, а головка легко снимается для обслуживания. Совместима с панелями толщиной до 8 мм. Для подключения используются винтовые зажимы - подходят провода сечением до 2,5 мм2. Монтаж требует только отвертки. Не требует дополнительных креплений или адаптеров.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 30011.5.1, что гарантирует соответствие требованиям безопасности для устройств управления. IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - не используйте в сырых или outdoor-условиях. Цветовая маркировка (желтый) соответствует рекомендациям по визуальной идентификации функций в электроустановках.

Преимущества

• Простая конструкция - минимум отказов, высокая надежность
• Самовозврат - исключает необходимость удерживать кнопку
• Винтовое подключение - удобно для многожильных и одножильных проводов
• Быстросъемная головка - позволяет заменить или проверить механизм без демонтажа всей панели
• Совместима с другими изделиями серии LAY5 - можно использовать в составе единой системы управления

Ограничения применения

• Не предназначен для использования во влажных, пыльных или наружных условиях - степень защиты IP40 недостаточна
• Не имеет световой индикации - нельзя применять там, где требуется визуальное подтверждение активации
• Подходит только для импульсного управления - не для длительного удержания нагрузки
• Не допускается использование при напряжении выше 660 В AC или 400 В DC
• Не совместим с автоматическими системами, требующими сигнала типа “удержание”

Примеры использования

• Запуск двигателя конвейера через магнитный пускатель
• Остановка станка в экстренной ситуации (в паре с красной кнопкой “Стоп”)
• Активация реле времени в системе освещения
• Переключение между режимами работы вентилятора

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 22 мм - меньшее вызовет повреждение корпуса, большее - снижает герметичность и прочность крепления
• Используйте кнопку LAY5-BL51 в сочетании с другими элементами серии LAY5 - они имеют одинаковый форм-фактор и легко комбинируются
• Проверьте сечение проводов перед подключением - превышение 2,5 мм2 может привести к плохому контакту и нагреву
• Для долгой службы избегайте ударных воздействий и частых перегрузок по току - даже при 10 А максимальном значении лучше работать с запасом
• Если нужна подсветка - выбирайте модель с индексом “S” (например, LAY5-SL51); эта версия без подсветки - экономичный вариант для базового управления
