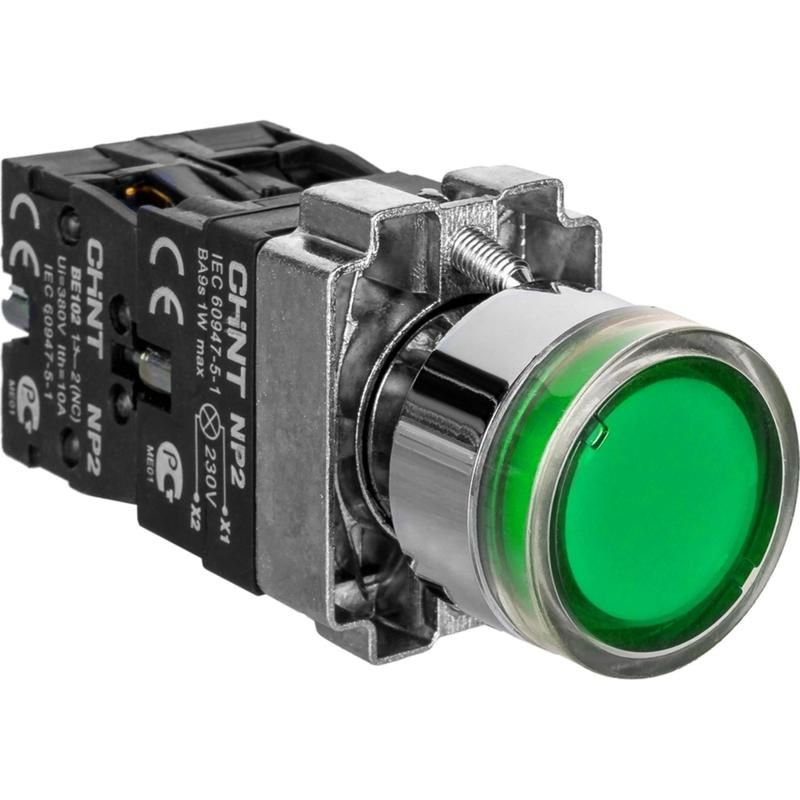

Кнопка управления NP2-BW3361 1НО зеленая AC/DC230В(LED) IP40 | 573831 CHINT

Кнопка управления NP2-BW3361 от CHINT - это однопостовая зелёная кнопка с подсветкой, предназначенная для ручного управления оборудованием в условиях, где не требуется высокая степень защиты. Подходит для установки в панели управления станков, автоматических линий и других устройств с питанием 230 В переменного или постоянного тока.

Назначение и область применения

Кнопка управления NP2-BW3361 используется для включения оборудования через один нормально замкнутый (НО) контакт. Цвет зелёной кнопки соответствует стандартным обозначениям: запуск, включение, активация. Подсветка LED позволяет легко определить состояние кнопки даже в условиях слабого освещения. Устройство применяется в промышленных панелях управления, системах автоматизации, на конвейерах, насосных станциях и аналогичных объектах, где важна визуальная индикация и надёжность механического контакта.

Технические характеристики

• Напряжение питания: 230 В (AC/DC)
• Количество нормально замкнутых (НО) контактов: 1
• Количество переключающих контактов: 0 (только НО)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Подсветка: да, светодиодная
• Цвет кнопки: зелёный
• Цвет переднего кольца: хром
• Форма линзы: круглая
• Форма кнопки: плоская
• Габаритные размеры: 22×19×19 мм
• Количество постов: 1
• Тип фиксации: без фиксации - устанавливается в отверстие панели, но не имеет механической блокировки изнутри

Совместимость и монтаж

Кнопка управления NP2-BW3361 монтируется в панель через круглое отверстие диаметром, соответствующее её корпусу. Поскольку фиксация отсутствует, рекомендуется использовать крепёжную гайку или пластиковую рамку, чтобы предотвратить выпадение при вибрации. Кабель подключается к выводам с тыльной стороны - они предназначены для скрытого монтажа и обеспечивают надёжное соединение. Для подсветки напряжение подаётся параллельно контактам; LED рассчитан на работу при 230 В, внешняя лампа BA9s не требуется - она уже встроена.

Особенности конструкции

Конструкция кнопки NP2-BW3361 включает металлический стопор внутри корпуса, который препятствует демонтажу с лицевой стороны - это снижает риск случайного вынимания во время обслуживания. Механизм использует двойные контакты с функцией самоочищения, что продлевает срок службы и повышает надёжность коммутации. Корпус изготовлен из сплава алюминия с цинком - материал устойчив к коррозии и придаёт изделию прочную, эстетичную поверхность. Переднее кольцо выполнено из хромированного металла, что усиливает визуальную контрастность и долговечность отделки.

Ограничения применения

• Не подходит для установки в средах с повышенной влажностью, брызгами воды или мытьём - IP40 не защищает от жидкости
• Отсутствие фиксации требует дополнительного крепления в вибрационных условиях
• Работает только с одним НО контактом - нельзя использовать для отключения или многопозиционного управления
• Не совместим с внешними лампами BA9s - подсветка встроена и не заменяема

Примеры использования

• Кнопка старта на пульте управления станком ЧПУ
• Активация конвейерной ленты в пищевой промышленности
• Включение насоса в системе водоснабжения
• Индикация готовности к работе на щите управления HVAC

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен точно соответствовать габаритам кнопки (22 мм по наружному диаметру)
• Если оборудование работает в условиях вибрации, закрепите кнопку с помощью дополнительной гайки или герметичной рамки
• При подключении проводов соблюдайте полярность - хотя LED работает на AC/DC, лучше подключать фазу к контакту, а ноль - к общему выводу
• Не используйте кнопку NP2-BW3361 там, где возможен доступ к воде - выбирайте модели с IP65/IP67 вместо IP40
• Эта модель не предназначена для аварийного останова - для этого нужны красные кнопки с фиксацией
