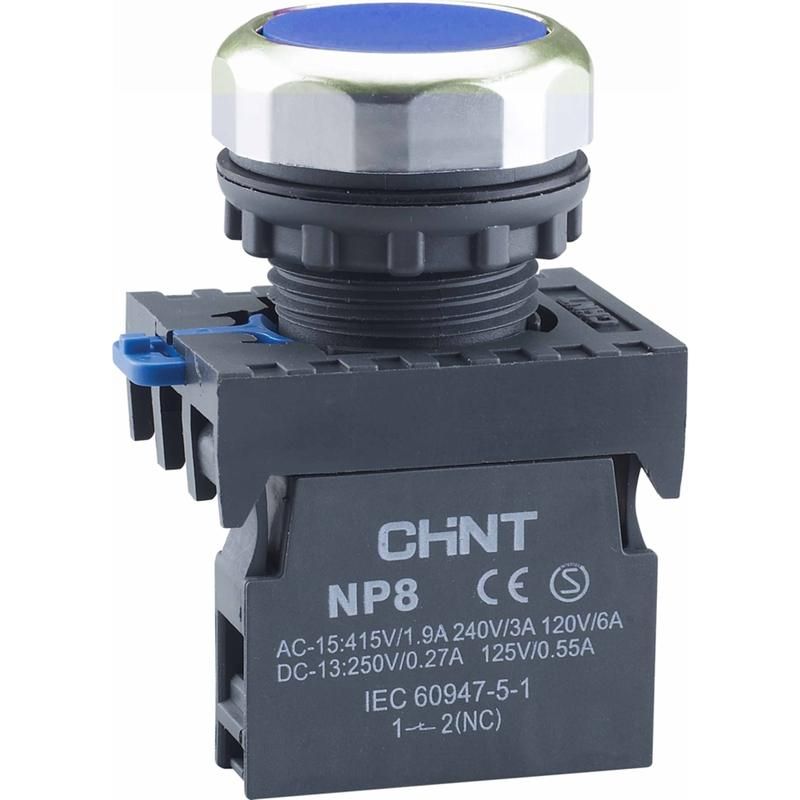

Кнопка управления NP8-10BN/6 без подсветки синяя 1НО IP65 (R) | 578645 CHINT

Кнопка управления без подсветки синяя 1НО IP65 (R) от CHINT - надёжный коммутационный элемент серии NP8 для ручного управления оборудованием в условиях пыли и брызг воды. Артикул 578645 подходит для установки на панели станков, автоматических линий и распределительных щитов.

Назначение и область применения

Эта кнопка используется для включения или запуска оборудования через однократное нажатие. Благодаря защите IP65 её можно устанавливать в средах с высокой запылённостью или влажностью - например, на цеховых панелях, конвейерах, насосных станциях и в зонах мойки оборудования. Подходит для систем управления, где не требуется индикация состояния.

Технические характеристики

• Количество нормально замкнутых (НО) контактов: 1
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр отверстия для монтажа: 22 мм
• Высота корпуса: 13 мм
• Цвет кнопки: синий
• Форма линзы: круглая
• Конструкция: плоская, с передним пластиковым кольцом
• Тип фиксации: без фиксации - кнопка удерживается только за счёт посадки в отверстие
• Количество постов: 1
• Переключающие контакты: отсутствуют - контактная группа встроена в механизм

Совместимость и монтаж

Кнопка управления без подсветки синяя 1НО IP65 (R) серии NP8 устанавливается в отверстие диаметром 22 мм. Для фиксации используются штатные зажимы внутри корпуса - они плотно схватывают край отверстия при вдавливании. Передний пластиковый обод обеспечивает герметичную посадку и предотвращает проворачивание. Монтаж не требует дополнительных крепёжных элементов. Клеммы для подключения проводов расположены сзади - доступны после снятия задней крышки. Все винтовые соединения оснащены антиослабляющими элементами, что снижает риск потери контакта при вибрации.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и степени защиты IP65. Серия NP8 проектируется с учётом международных стандартов на управление электрооборудованием. Однако не предназначена для взрывоопасных зон или постоянного воздействия прямого потока воды.

Преимущества

• Яркий синий цвет кнопки повышает видимость и удобство идентификации в сложных условиях
• Модульная конструкция позволяет заменить внутренние компоненты без полной замены устройства
• Запатентованная система блокировки исключает неверную установку - кнопка вставляется только одним способом
• Пластиковое переднее кольцо устойчиво к химическим веществам и механическому износу
• Низкая высота (13 мм) позволяет использовать кнопку там, где важна компактность

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в жидкость - IP65 не гарантирует герметичность при длительном подводе
• Отсутствие подсветки делает её непригодной для управления в темноте без внешнего освещения
• Без фиксации - не подходит для мест с сильными вибрациями, если не предусмотрено дополнительное крепление
• Работает только с однофазными цепями до 500 В переменного тока - не для силовой автоматики выше класса

Примеры использования

• Пуск станка ЧПУ на производстве
• Активация конвейерной ленты в пищевой промышленности
• Ручной запуск насоса в канализационной насосной станции
• Кнопка аварийного старта в системе вентиляции

Практические советы

• При монтаже проверьте точность диаметра отверстия - 22 мм должны совпадать с габаритами кнопки; меньшее отверстие не позволит установить, большее - вызовет люфт
• Если оборудование работает в условиях вибраций, рекомендуется дополнительно закрепить корпус клеем или хомутом
• Подключение проводов выполняйте только при отключенном питании - даже без подсветки контакты остаются под нагрузкой
• Для обслуживания достаточно открутить два винта сзади - не нужно вынимать кнопку полностью
• Серия NP8 совместима с другими элементами этой же серии - при модернизации системы можно менять только нужные части, не меняя всю панель
