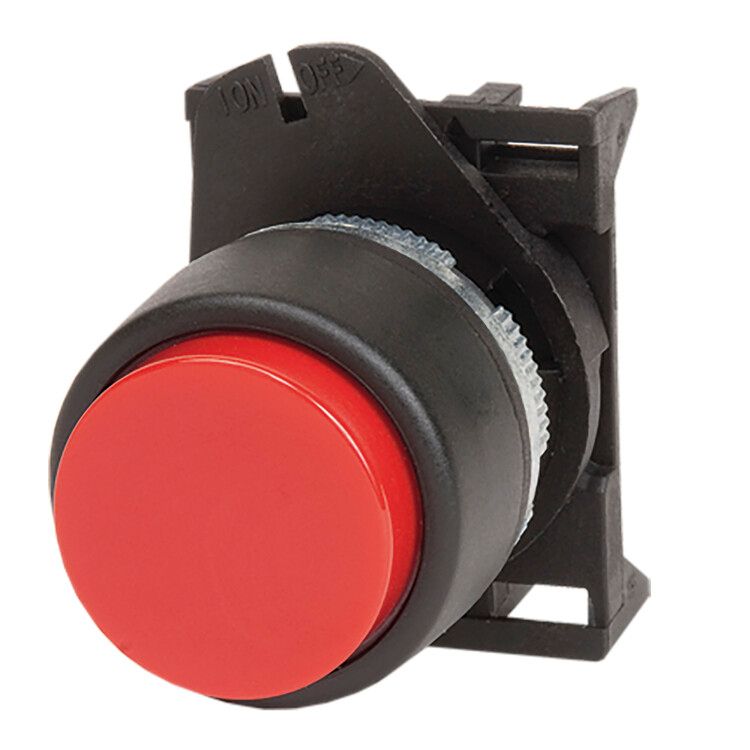

Кнопка выпуклая прозрачная без фиксации, красная | ABDLR1 DKC ДКС

Кнопка выпуклая прозрачная без фиксации, красная от бренда DKC (ДКС), артикул abdlr1, предназначена для ручного управления электрическими цепями в системах автоматизации. Простая, надёжная и защищённая, она подходит для установки на панели оборудования, где требуется частый, но не фиксируемый контакт.

Назначение и область применения

Эта кнопка используется для временного замыкания или размыкания электрической цепи в системах управления. Подходит для запуска, остановки или сброса устройств - например, на станках, конвейерах, насосных станциях, пультах управления. Красный цвет сигнализирует аварийную или экстренную функцию, а прозрачная линза позволяет видеть состояние светодиода (если установлен). Монтаж осуществляется на лицевые панели, что делает её удобной для операторского контроля.

Технические характеристики

• Тип фиксации: без фиксации - кнопка возвращается в исходное положение после отпускания
• Тип кнопки: высокая - увеличенная высота толкателя для удобного нажатия даже в перчатках
• Количество контактов: 1 - однополюсный нормально разомкнутый контакт (NO)
• Диаметр монтажного отверстия: 22,5 мм - совместима со стандартными круглыми отверстиями под кнопки
• Тип толкателя: цилиндр выступающий - обеспечивает чёткий ход и минимальный усилие нажатия
• Степень защиты: IP65 - полностью защищена от пыли и стойкая к струям воды из любого направления
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Цвет: красный - соответствует стандартам безопасности для аварийных команд
• Способ монтажа: на лицевую панель - крепится через фланец с передним кольцом
• Наличие переднего кольца: да - обеспечивает герметичность и плотное прилегание к поверхности
• Форма линзы: круглая - равномерное рассеивание света при использовании с подсветкой
• Диапазон рабочих температур: от -25 до +50 C - работает в холодных цехах и жарких помещениях

Совместимость и монтаж

Кнопка abdlr1 устанавливается в отверстие диаметром 22,5 мм. Для монтажа проденьте толкатель через отверстие, закрепите корпус сзади с помощью фланца и переднего кольца. Убедитесь, что толщина панели не превышает допустимую - в спецификации не указана, но типовая для таких кнопок - до 8 мм. Настоятельно рекомендуется использовать штатные гайки и прокладки, входящие в комплект. Кабель подключается к клеммам с зажимами - максимальное сечение провода не указано, но для одного контакта обычно достаточно 1,5–2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в условиях повышенной влажности, пыли и мытья оборудования. Цветовое исполнение - красный - соответствует ГОСТ Р 50030.5.1 и IEC 60947-5-1 для аварийных функций. Однако сама кнопка не имеет сертификата взрывозащиты - не применяйте в опасных зонах с горючими газами или пылью.

Преимущества

• Увеличенная высота толкателя снижает риск неверного нажатия и повышает комфорт при работе в перчатках
• Переднее кольцо предотвращает попадание влаги и пыли под корпус, продлевая срок службы
• Прозрачная линза позволяет использовать с внешней подсветкой - легко определить активацию визуально
• Пластиковый корпус устойчив к коррозии и не требует обслуживания
• Работает в широком температурном диапазоне - подходит для неотапливаемых помещений и улицы (при условии защиты от прямого дождя)

Ограничения применения

• Не предназначен для постоянного удержания в нажатом состоянии - отсутствие фиксации исключает длительное замыкание
• Не имеет встроенной подсветки - если нужна индикация, требуется внешний источник света
• Подходит только для слаботочных цепей управления - не рассчитана на коммутацию силовой нагрузки выше 5 А
• Не следует применять в средах с агрессивными химикатами (например, растворители, кислоты) - материал пластик не устойчив ко всем типам веществ
• Запрещено использование в зонах с потенциально взрывоопасной средой - нет взрывозащиты

Примеры использования

• Кнопка “Стоп” на пульте станка CNC - красный цвет и отсутствие фиксации обеспечивают быструю остановку
• Сигнальная кнопка на конвейере для сброса ошибки - легко нажимается одной рукой
• Аварийный останов на насосной станции - защищённая от пыли и брызг конструкция выдерживает условия цеха
• Пульт управления в логистическом комплексе - прочный корпус и стандартный диаметр позволяют заменить аналоги без доработки панели

Практические советы

• При замене старой кнопки проверьте диаметр отверстия - 22,5 мм не всегда совпадает с 22 мм или 25 мм, используемыми другими производителями
• Если планируете подключение к PLC или контроллеру - учтите, что эта кнопка не имеет встроенного реле; сигнал будет только при нажатии
• Для долговечности не используйте слишком большое усилие - механизм не рассчитан на ударные нагрузки
• При монтаже в металлическую панель - обязательно используйте изолирующую прокладку между корпусом и металлом, чтобы избежать замыканий
• Кнопка выпуклая прозрачная без фиксации, красная от DKC (ДКС) - идеальный выбор для модернизации существующего оборудования благодаря стандартизированному креплению и совместимости с серией Quadro
