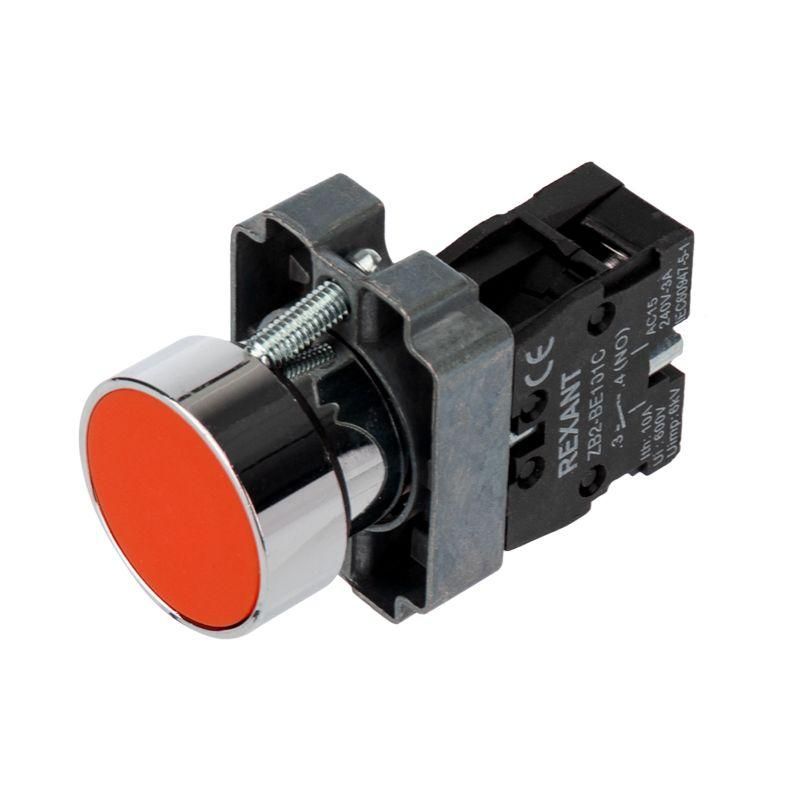

Кнопка XB2 красная NC | 36-5520 REXANT MEET

Кнопка XB2 красная нормально-замкнутая (NC) от Rexant - это надёжное устройство для ручного управления оборудованием в цепях переменного тока. Артикулы etm36-5520 и 36-5520 подходят для установки на панели станков, автоматических линий и других промышленных систем, где требуется быстрый и безопасный останов.

Назначение и область применения

Кнопка XB2 красная нормально-замкнутая (NC) используется для размыкания электрической цепи при нажатии. В нормальном состоянии контакты замкнуты - ток проходит. При нажатии кнопки цепь разрывается, что позволяет остановить оборудование. Применяется в системах аварийной остановки, экстренного выключения, ввода в режим обслуживания. Подходит для работы в условиях производства: на станках, конвейерах, насосных станциях, распределительных щитах.

Технические характеристики

• Тип кнопки: плоская - удобна для монтажа в панелях без выступа
• Тип напряжения: переменный ток (AC)
• Номинальное напряжение: 240 В - рассчитана на работу в сетях до этого значения
• Тип механизма: с самовозвратом - после нажатия возвращается в исходное положение за счёт пружины
• Цвет кнопки: красный - стандартизированный цвет для аварийных остановов
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение проводов
• Степень защиты IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Габаритные размеры: 22×22×12 мм - компактная форма для плотной установки
• Количество постов: один - одноконтактная кнопка, управляет одной цепью
• Конструкция линзы: круглая - равномерное освещение при использовании с индикатором
• Цвет свечения: красный - совпадает с цветом кнопки, соответствует требованиям безопасности
• Тип лампы: не применимо - кнопка не имеет встроенной индикации, требует внешнего светового элемента

Совместимость и монтаж

Кнопка XB2 красная нормально-замкнутая (NC) устанавливается в отверстие диаметром 22 мм - стандартный размер для промышленных кнопочных постов. Монтаж осуществляется через фланец с зажимными лапками. Для подключения используйте провода сечением до 2,5 мм2. Клеммы рассчитаны на затяжку отверткой - не требуют специальных инструментов. Убедитесь, что корпус кнопки установлен вертикально, чтобы обеспечить эффективную работу механизма самовозврата.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в промышленных системах. Степень защиты IP65 позволяет использовать кнопку в помещениях с повышенной запылённостью и влажностью, включая пищевые и химические производства. Цвет красный и тип NC соответствуют международным стандартам безопасности (IEC 60947-5-1) для аварийных остановов.

Преимущества

• Высокая механическая прочность - корпус выдерживает многократные нажатия
• Защита IP65 снижает риск отказа в сложных условиях
• Простота монтажа и замены благодаря стандартному размеру и винтовому подключению
• Удобная форма - плоский дизайн не создаёт препятствий при работе рядом с другими элементами

Ограничения применения

• Не предназначена для постоянного включения - работает только при импульсном воздействии
• Не содержит встроенного индикатора - для сигнализации состояния требуется внешняя лампа
• Работает только с переменным током - несовместима с цепями постоянного тока
• Максимальное напряжение 240 В - нельзя применять в сетях выше этого значения

Примеры использования

• Аварийная остановка станка ЧПУ
• Экстренный выключатель на конвейере
• Запуск/остановка насосной группы в водопроводной системе
• Переключение в сервисный режим на упаковочном комплексе

Практические советы

• При монтаже в металлическую панель используйте изолирующую шайбу, чтобы избежать замыкания на корпус
• Проверьте соответствие посадочного отверстия - диаметр должен быть точно 22 мм
• Подключение проводов выполняйте с учётом полярности - хотя для AC она не важна, соблюдайте последовательность для удобства обслуживания
• Для длительной службы избегайте механических ударов по кнопке - даже прочный механизм имеет предел нагрузки
• Если нужна индикация включения, подключите отдельную красную лампу параллельно другому посту
