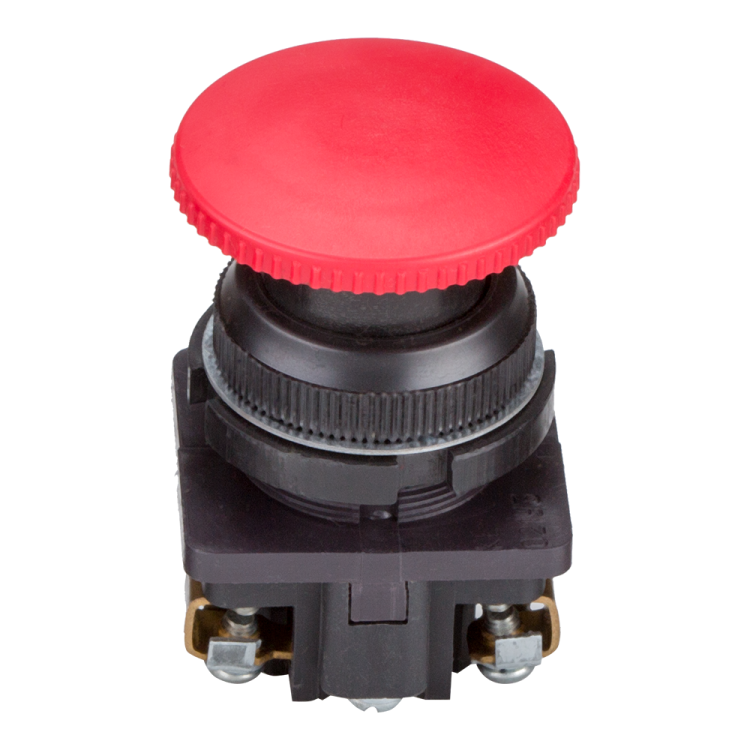

Выключатель кнопочный КЕ 021-У3-исп.2 (красный) | 264501 КЭАЗ

Выключатель кнопочный КЕ 021 У3 исполнение 2 красный от КЭАЗ - это надёжный элемент управления с грибовидной кнопкой и фиксацией, предназначенный для включения и выключения цепей управления в промышленном оборудовании. Артикул 264501 соответствует серийному решению КЭАЗ для систем автоматизации.

Назначение и область применения

Выключатель кнопочный КЕ 021 У3 исполнение 2 красный используется для ручного управления электрическими цепями управления - например, запуска, остановки или аварийного отключения оборудования. Подходит для установки на панели станков, конвейеров, насосных станций и других промышленных устройств. Красный цвет кнопки сигнализирует о функции экстренной остановки или опасного действия, что соответствует нормам безопасности.

Технические характеристики

• Номинальное напряжение: до 660 В (переменного и постоянного тока)
• Коммутируемый ток: 10 А
• Тип кнопки: грибовидная, с фиксацией (не возвращается в исходное положение после нажатия)
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Монтаж: через отверстие 30 мм на лицевой панели
• Подключение: винтовые зажимы для проводов
• Размеры: 30,5 × 30,5 × 30,5 мм
• Переднее кольцо: чёрное, металлическое, обеспечивает герметичную посадку в панели

Совместимость и монтаж

Выключатель КЕ 021 У3 исполнение 2 красный устанавливается в круглое отверстие диаметром 30 мм. Переднее кольцо плотно фиксирует корпус в панели, предотвращая люфт. Для монтажа требуется только отвертка - провода подсоединяются к винтовым клеммам. Совместим с любыми панелями из стали, алюминия или пластика толщиной до 8 мм. Не требует специальных инструментов, но важно соблюдать точность сверления отверстия - допуск +-0,5 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1. Цветовая маркировка (красная кнопка) соответствует международным стандартам для аварийных остановок. IP40 защищает от случайного прикосновения к токоведущим частям, но не предназначен для работы во влажной среде или под дождём. Не используйте в помещениях с высокой влажностью, брызгами жидкости или пылевыми выбросами.

Преимущества

• Фиксированная кнопка позволяет сохранить состояние включения/выключения без необходимости удерживать её
• Комбинированные контакты (НО+НЗ) позволяют использовать один прибор для двух функций - например, включение и индикация состояния
• Металлический корпус и переднее кольцо обеспечивают механическую прочность и долговечность
• Простая винтовая система подключения снижает риск плохого контакта при правильной затяжке

Ограничения применения

• Степень защиты IP40 не допускает использование в условиях повышенной влажности, мытья струёй воды или в пыльных средах без дополнительной защиты
• Не предназначен для коммутации силовых цепей выше 10 А - применение в таких случаях приведёт к выходу из строя
• Отсутствие лампы - нельзя использовать как световой индикатор состояния
• Не рекомендован для частого циклического включения/выключения (более 1000 раз в час) - возможен быстрый износ механизма

Примеры использования

• Аварийная остановка станка - красная кнопка с фиксацией активируется при возникновении опасности
• Запуск конвейера - кнопка включает питание, остаётся в нажатом состоянии до ручного отключения
• Система управления освещением в цеху - управление группой светильников через одну кнопку
• Пульт управления вентиляционными установками - сочетание включения и контроля состояния через НО и НЗ контакты

Практические советы

• При монтаже проверьте глубину отверстия - корпус выступает на 30,5 мм, убедитесь, что он не задевает внутренние компоненты панели
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить медные контакты
• Для длительной эксплуатации в условиях вибрации используйте контргайки или клей-фиксатор на резьбе
• Если нужна индикация состояния - подключите внешний индикатор параллельно контактам
• При замене - совпадают все размеры и типы крепления с другими моделями серии КЕ, можно менять без изменения панели
