Выключатель кнопочный КЕ 081-У2-исп.1 (красный) | 222860 КЭАЗ

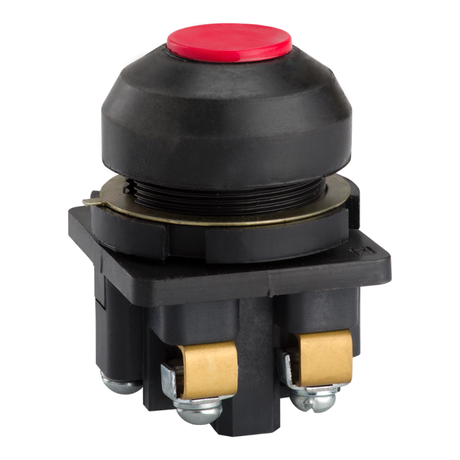

Выключатель кнопочный КЕ 081-У2-исп.1 (красный) от КЭАЗ предназначен для ручного управления электрическими цепями в системах автоматизации - например, запуска, остановки или сигнализации. Этот выключатель с плоской красной кнопкой и черным пластиковым передним кольцом рассчитан на работу в условиях повышенной запыленности и влажности, что делает его надежным решением для промышленного оборудования.

Назначение и область применения

Выключатель кнопочный КЕ 081-У2-исп.1 (красный) используется для коммутации цепей управления: он подает команды на пускатели, реле или другие устройства автоматики. Подходит для работы в цепях переменного тока до 690 В и постоянного - до 440 В. Применяется в кузнечно-прессовом оборудовании, на конвейерах, станках, в химически агрессивных средах, где требуется надежная и защищенная кнопочная коммуникация.

Технические характеристики

• Напряжение: до 690 В AC / 440 В DC
• Количество нормально замкнутых (НЗ) контактов: 2
• Количество нормально разомкнутых (НО) контактов: 2
• Тип подключения: винтовые зажимы
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Климатическое исполнение: У2 - работает при температуре от -10C до +40C, в умеренном климате
• Конструкция кнопки: плоская, с пружинно-возвратным механизмом - возвращается в исходное положение после отпускания
• Габариты: 31×56×30,5 мм
• Переднее кольцо: черное, пластиковое, круглое
• Цвет кнопки: красный
• Тип напряжения: совместим с переменным и постоянным током
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Выключатель кнопочный КЕ 081-У2-исп.1 (красный) монтируется на лицевую панель через отверстие диаметром 30 мм. Для фиксации используется переднее кольцо, которое затягивается гайкой с тыльной стороны. Винтовое подключение позволяет использовать провода сечением до 2,5 мм2. Установка возможна как на стационарных, так и на подвижных участках оборудования. Обязательно соблюдайте рекомендованную глубину монтажа - корпус не должен выступать слишком сильно, чтобы избежать механических повреждений.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008. Степень защиты IP54 обеспечивает безопасную работу в помещениях с высокой запыленностью и вероятностью попадания брызг воды. Материалы корпуса и переднего кольца - термостойкий пластик, не поддерживающий горение. Красный цвет кнопки соответствует стандартам безопасности: обозначает аварийную остановку или опасную операцию.

Преимущества

• Наличие двух НЗ и двух НО контактов - позволяет реализовать сложные логические схемы без дополнительных реле
• Пружинно-возвратный механизм гарантирует точное восстановление состояния после нажатия
• Защита IP54 снижает риск отказа в условиях производства
• Пластиковое переднее кольцо устойчиво к коррозии и химическим воздействиям
• Компактные размеры позволяют устанавливать несколько устройств в ограниченном пространстве

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для цепей управления
• Работает только в пределах указанных напряжений: выше 690 В AC или 440 В DC - недопустимо
• Не имеет встроенной индикации - лампа не предусмотрена
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Климатическое исполнение У2 не допускает эксплуатации при температурах ниже -10C

Примеры использования

• Кнопка “Стоп” на станке ЧПУ - красный цвет и два НЗ контакта обеспечивают надежное отключение питания
• Управление пуском конвейера - один НО контакт активирует пускатель, второй - включает световой индикатор
• Аварийная остановка на кузнечном прессе - кнопка легко доступна, защищена от пыли и случайных срабатываний
• Система контроля технологического процесса - два НЗ контакта используются для параллельного отслеживания состояния

Практические советы

• При монтаже проверьте диаметр отверстия в панели - он должен точно соответствовать 30 мм, иначе не получится плотно закрепить переднее кольцо
• Подключайте провода строго под винты, не перегибайте жилы - это снижает риск окисления и нагрева
• Для длительной эксплуатации в местах с вибрацией используйте контргайки или герметик на резьбе
• Красный цвет кнопки - не просто эстетика: согласно ГОСТ, он всегда означает аварийную остановку; не применяйте этот цвет для обычного старта
• Выключатель КЕ 081-У2-исп.1 (красный) от КЭАЗ можно заменить аналогичными моделями серии КЕ, но обязательно сверьте количество и тип контактов
