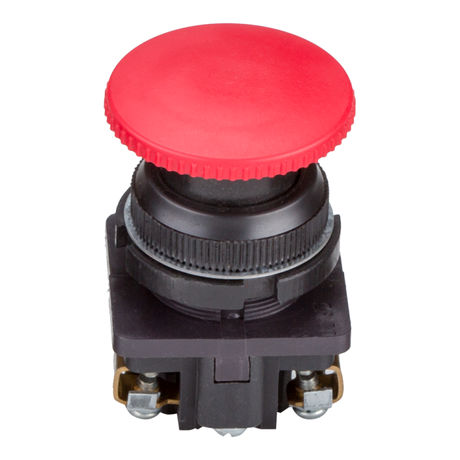

Выключатель кнопочный КЕ 021 У3 исп.3 10А 660В IP40 КЭАЗ (Курский электроаппаратный завод) 264503

Выключатель кнопочный КЕ 021-У3-исп.3 (красный) от КЭАЗ предназначен для ручного управления электрическими цепями управления в системах автоматизации. Этот выключатель с грибовидной кнопкой и двумя нормально замкнутыми и двумя нормально разомкнутыми контактами обеспечивает надёжную коммутацию при напряжении до 660 В и токе до 10 А. Артикул 264503 соответствует сериям устройств подачи команд и сигналов КЭАЗ.

Назначение и область применения

Выключатель кнопочный КЕ 021-У3-исп.3 (красный) используется для запуска, остановки или изменения режима работы оборудования через управление слаботочными цепями. Подходит для применения в пультах управления станков, конвейеров, насосных станций, систем вентиляции и других промышленных установках. Красный цвет кнопки сигнализирует аварийную остановку или экстренное отключение - согласно стандартам безопасности.

Технические характеристики

• Количество контактов НЗ: 2 - нормально замкнутые, размыкаются при нажатии
• Количество контактов НО: 2 - нормально разомкнутые, замыкаются при нажатии
• Максимальное напряжение: 660 В (переменный и постоянный ток)
• Коммутируемый ток: 10 А
• Тип кнопки: грибовидная - удобна для быстрого нажатия даже в перчатках
• Фиксация кнопки: без фиксации - возвращается в исходное положение после отпускания
• Подключение: винтовые зажимы - совместимы с проводами до 2,5 мм2
• Способ монтажа: на лицевую панель - устанавливается в отверстие диаметром 30 мм
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды
• Размеры: 30,5×30,5×30,5 мм - компактный форм-фактор
• Переднее кольцо: чёрное, есть - повышает контрастность и визуальную заметность
• Индикатор: есть - световой элемент встроен, но лампа не предусмотрена (индикация осуществляется внешним источником)

Совместимость и монтаж

Выключатель КЕ 021-У3-исп.3 (красный) монтируется в панели через круглое отверстие диаметром 30 мм. Для установки требуется только отвертка - крепление происходит за счёт фланца с зажимами внутри корпуса. Винтовые клеммы позволяют подключить одножильные и многожильные провода. Учитывайте, что индикатор требует внешнего питания - он не работает от коммутируемых цепей. Совместим с другими изделиями серии КЕ, в том числе с аналогичными моделями другого цвета.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р МЭК 60947-5-1 и имеет степень защиты IP40, что предотвращает доступ твёрдых предметов размером более 1 мм. Цвет красной кнопки соответствует стандарту IEC 60073 - указывает на функцию аварийной остановки. Конструкция исключает самопроизвольное включение благодаря механической блокировке внутренних механизмов.

Преимущества

• Два НЗ и два НО контакта - позволяет реализовать сложные логические схемы без дополнительных реле
• Грибовидная форма кнопки - легко активируется даже в условиях ограниченного пространства или при использовании перчаток
• Чёрное переднее кольцо - усиливает визуальное восприятие красной кнопки, снижает риск ошибочного нажатия
• Защита от случайного включения - внутренний механизм препятствует самооткрытию контактов при вибрации
• Широкий выбор исполнений - возможность замены на другие цвета и типы контактов из той же серии

Ограничения применения

• Степень защиты IP40 - не допускает воздействия воды, пара или агрессивных жидкостей; не подходит для влажных сред, улицы или мойки
• Отсутствие собственной лампы - индикация возможна только при подключении внешнего источника света
• Нет фиксации кнопки - не подходит для функций включения/выключения с удержанием (например, для пускателей с самоблокировкой)
• Максимальный ток 10 А - не применяется для прямого управления силовыми цепями выше этого значения

Примеры использования

• Аварийная остановка на металлообрабатывающем станке - красная кнопка в цепи питания главного двигателя
• Контрольный пульт конвейера - две пары контактов используются для старта и остановки с обратной связью
• Пункт управления насосной станцией - кнопка включает/останавливает насос, а её состояние контролируется PLC
• Линия сборки с несколькими точками экстренного отключения - несколько выключателей КЕ 021-У3-исп.3 установлены вдоль трассы

Практические советы

• При монтаже проверьте диаметр отверстия - должен быть точно 30 мм, иначе возникнет люфт или трудности с фиксацией
• Для долговечности используйте провода с жилами не толще 2,5 мм2 - иначе контакт будет греться
• Если нужна индикация состояния, подключите светодиод с ограничивающим резистором к отдельному источнику 24 В
• Не используйте этот выключатель в качестве основного рубильника - он рассчитан только на цепи управления
• При необходимости замены - можно использовать любую модель КЕ 021 с тем же исполнением, включая другие цвета кнопок
