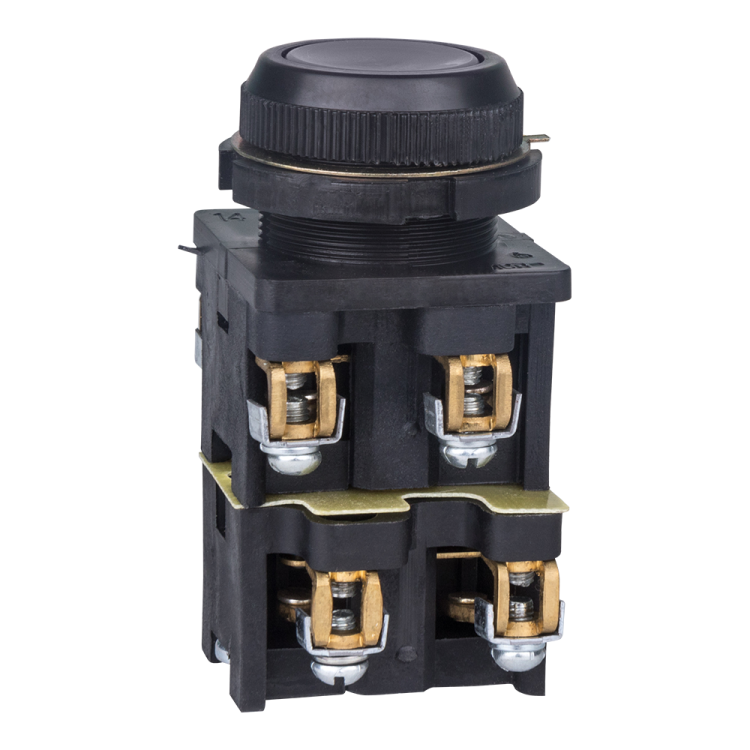

Выключатель кнопочный КЕ 012-У3-исп.1 (черный) | 264485 КЭАЗ

Выключатель кнопочный КЕ 012-У3-исп.1 черный от КЭАЗ - это надёжное устройство для управления электрическими цепями в промышленном оборудовании. Он предназначен для однократного включения и отключения цепей управления с током до 10 А и напряжением до 660 В AC / 440 В DC. Артикул 264485 соответствует сериям Устройства подачи команд и сигналов.

Назначение и область применения

Выключатель кнопочный КЕ 012-У3-исп.1 черный используется для ручного управления электрическими цепями управления - например, запуска, остановки или изменения режима работы оборудования. Подходит для установки на панелях станков, конвейеров, кузнечно-прессового оборудования и других стационарных систем. Применяется там, где требуется быстрое и точное управление без автоматического удержания положения.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50–60 Гц), до 440 В постоянного тока
• Коммутируемый ток: 10 А
• Тип кнопки: высокая - обеспечивает удобное нажатие даже в условиях ограниченного пространства
• Тип напряжения: совместим с переменным (AC) и постоянным (DC) током
• Фиксация кнопки: без фиксации - возвращается в исходное положение после отпускания
• Количество нормально открытых (НО) контактов: 4 - позволяет использовать один выключатель для нескольких цепей
• Количество переключающих контактов: 0 - не имеет функции переключения между состояниями
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение проводов
• Тип толкателя: цилиндрический - стандартная форма для универсального применения
• Способ монтажа: на лицевую панель - требует сверления отверстия диаметром 30,5 мм
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды
• Цвет: чёрный корпус и чёрное переднее кольцо - снижают блики, подходят для промышленной эргономики
• Диаметр отверстия для монтажа: 30,5 мм

Совместимость и монтаж

Выключатель КЕ 012-У3-исп.1 черный монтируется в панели через круглое отверстие диаметром 30,5 мм. Переднее кольцо плотно прилегает к поверхности, предотвращая смещение. Для подключения используются винтовые зажимы - рекомендуется затягивать с усилием, указанным в документации завода-изготовителя. Не требует специальных инструментов, кроме отвёртки. Совместим с кабелями сечением до 2,5 мм2. Учитывайте, что IP40 не обеспечивает защиту от брызг и влаги - не применяйте во влажных средах без дополнительной герметизации.

Безопасность и стандарты

Выключатель КЕ 012-У3-исп.1 черный соответствует требованиям к безопасности промышленного оборудования. Конструкция исключает самопроизвольное включение благодаря механической форме механизма. Серия КЕ прошла испытания на долговечность и соответствие ГОСТ Р МЭК 60947-5-1. Отличается повышенной износостойкостью контактов при частых операциях.

Преимущества

• Четыре нормально открытых контакта позволяют управлять несколькими цепями одним устройством - экономит место на панели
• Механизм исключает самопроизвольное включение - повышает безопасность при обслуживании
• Имеет переднее кольцо - обеспечивает жёсткую фиксацию и защиту от случайного сдвига
• Подходит для широкого спектра условий: от сухих помещений до производственных зон с пылью
• Работает как с переменным, так и с постоянным током - гибкость в проектировании цепей

Ограничения применения

• Степень защиты IP40 не допускает использование в местах с воздействием воды, масла, паров или агрессивных жидкостей
• Отсутствие фиксации - нельзя применять как автономный элемент удержания (например, вместо кнопки с фиксацией “на включение”)
• Не оснащён индикацией - не подходит для ситуаций, где необходимо визуальное определение состояния
• Запрещено использовать в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Кнопка “Стоп” на станке ЧПУ - моментальная остановка при аварии
• Управление пуском конвейера в сборочном цехе
• Аварийная остановка кузнечного пресса
• Локальный контроль вентилятора или насоса на щите управления

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 30,5 мм. Небольшое расхождение может вызвать люфт или повреждение корпуса
• При использовании в пыльных помещениях регулярно очищайте поверхность кнопки - грязь может препятствовать её возврату
• Не используйте выключатель для коммутации силовых цепей - только для цепей управления! Номинальный ток 10 А - максимум для сигнальных цепей
• При замене старого аналогичного устройства - можно менять на этот же артикул 264485 без доработки панели
• Для защиты от внешних факторов (влага, масло) установите дополнительную крышку или кожух - внутренняя конструкция не рассчитана на прямое воздействие
