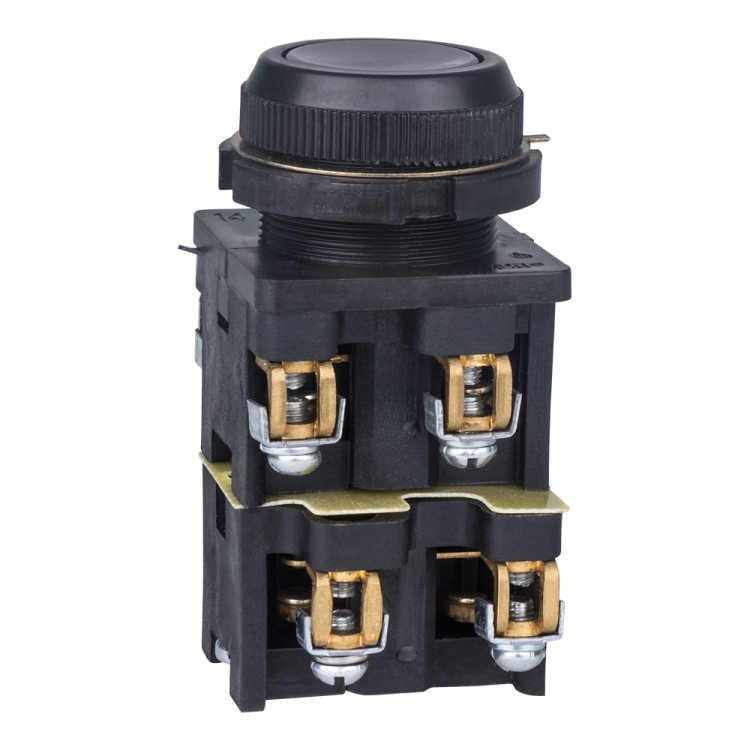

Выключатель кнопочный КЕ 012-У3-исп.6 (черный) | 264498 КЭАЗ

Выключатель кнопочный КЕ 012-У3-исп.6 (черный) от КЭАЗ предназначен для ручного управления электрическими цепями управления в системах автоматизации. Этот выключатель обеспечивает надёжную коммутацию при работе с переменным и постоянным током, подходит для монтажа на панели оборудования и используется в условиях, где не требуется высокая степень герметичности.

Назначение и область применения

Выключатель кнопочный КЕ 012-У3-исп.6 (черный) применяется для включения и отключения цепей управления в устройствах автоматики, пультах управления, станках, конвейерах и других промышленных системах. Он не предназначен для коммутации силовых цепей - только для слаботочных сигналов. Подходит для установки на неподвижные и подвижные элементы оборудования, где необходима простая и быстрая операционная реакция.

Технические характеристики

• Тип: кнопочный выключатель с одним постом
• Напряжение: до 660 В (переменный и постоянный ток)
• Коммутируемый ток: 10 А
• Контакты: 3 нормально замкнутых (НЗ), 1 нормально открытый (НО)
• Подключение: винтовые зажимы
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды и пыли
• Монтаж: на лицевую панель через отверстие диаметром 30 мм
• Габариты: 30,5 × 30,5 × 30,5 мм
• Толкатель: цилиндрический, без фиксации - возвращается в исходное положение после отпускания
• Цвет корпуса и переднего кольца: черный
• Лампа: не предусмотрена

Совместимость и монтаж

Выключатель КЕ 012-У3-исп.6 (черный) устанавливается в круглое отверстие диаметром 30 мм в панели. Передний ободок обеспечивает плотное прилегание и фиксацию в корпусе. Для монтажа достаточно вставить устройство в отверстие и зафиксировать его сзади с помощью штатной гайки. Винтовые клеммы позволяют подключить провода сечением до 2,5 мм2. Убедитесь, что панель имеет достаточную жесткость - тонкие материалы могут деформироваться при затяжке.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р МЭК 60947-5-1 для аппаратов управления. IP40 обеспечивает защиту от доступа к токоведущим частям инструментами и крупными частицами, но не защищает от брызг, пыли или влаги. Применение в помещениях с повышенной влажностью, запылённостью или на улице требует дополнительной защиты (например, кожуха или герметизирующей рамки).

Преимущества

• Компактные размеры - легко встраиваются в ограниченное пространство
• Чёткая механическая работа без люфта
• Раздельные контакты НЗ и НО позволяют реализовать различные логические схемы управления
• Изделие из серий КЭАЗ отличается долговечностью и совместимостью с другими компонентами серии КЕ

Ограничения применения

• Не допускается использование во взрывоопасных средах - нет взрывозащиты
• IP40 не защищает от влаги - нельзя применять в сырых помещениях без внешней защиты
• Отсутствие фиксации кнопки - не подходит для режимов “вкл./выкл.”, требует постоянного нажатия
• Нет индикации - невозможно определить состояние визуально без внешней лампы

Примеры использования

• Кнопка “Стоп” на пульте станка - три НЗ контакта используются для размыкания цепей питания, один НО - для сигнализации
• Управление пуском конвейера - одновременное замыкание нескольких цепей управления
• Система аварийного отключения - кнопка встроена в корпус пульта, активируется при необходимости экстренной остановки

Практические советы

• При выборе аналога проверьте количество и тип контактов - КЕ 012-У3-исп.6 (черный) имеет именно 3НЗ+1НО, другие модели серии могут отличаться
• Перед монтажом убедитесь, что отверстие в панели точно 30 мм - меньшее отверстие не позволит установить выключатель
• Не используйте инструменты для принудительного нажатия - механизм рассчитан на легкое воздействие рукой
• Для длительной работы в условиях вибраций рекомендуется использовать контргайки или герметик на резьбе
• Если нужна индикация состояния - подключите внешнюю сигнальную лампу параллельно контактам
