Выключатель кнопочный КЕ 012-У3-исп.6 (красный) | 264497 КЭАЗ

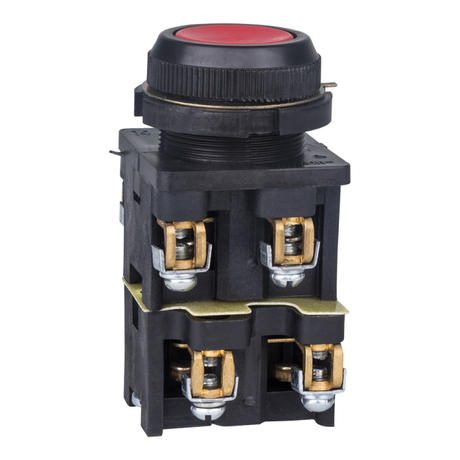

Выключатель кнопочный КЕ 012-У3-исп.6 (красный) от КЭАЗ предназначен для ручного управления электрическими цепями управления в системах автоматизации. Этот выключатель сочетает надёжную механическую конструкцию, простой монтаж и ярко выраженный визуальный сигнал благодаря красной кнопке и чёрному переднему кольцу.

Назначение и область применения

Выключатель кнопочный КЕ 012-У3-исп.6 (красный) используется для включения и отключения цепей управления в оборудовании с переменным и постоянным током. Подходит для установки на панели станков, конвейеров, щитов управления и других промышленных устройств. Применяется там, где требуется быстрый и наглядный способ подачи команд - например, запуск, остановка, аварийная остановка. Красный цвет кнопки соответствует стандартам безопасности для функций «останов».

Технические характеристики

• Тип: Выключатель кнопочный с одним постом
• Напряжение: до 660 В (переменного и постоянного тока)
• Коммутируемый ток: 10 А
• Контакты: 3 нормально замкнутых (НЗ), 1 нормально открытый (НО)
• Подключение: Винтовые зажимы - удобны для многожильных и одножильных проводов
• Механизм: Без фиксации - кнопка возвращается в исходное положение после отпускания
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды и пыли
• Габариты: 30,5 × 30,5 × 30,5 мм
• Тип толкателя: Цилиндрический - совместим с отверстием диаметром 30 мм
• Цвет кнопки: Красный; цвет переднего кольца: Чёрный
• Лампа: Отсутствует - не имеет встроенного индикатора

Совместимость и монтаж

Выключатель КЕ 012-У3-исп.6 (красный) монтируется на лицевую панель через круглое отверстие диаметром 30 мм. Переднее кольцо обеспечивает плотное прилегание и герметичность в пределах IP40. Для установки достаточно просверлить отверстие, вставить корпус и закрутить фиксирующую гайку сзади. Винтовое подключение позволяет использовать провода сечением до 2,5 мм2. Убедитесь, что толщина панели не превышает 8–10 мм - иначе гайка не сможет полностью затянуться.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 для кнопочных аппаратов. Степень защиты IP40 гарантирует безопасность от случайного прикосновения к токоведущим частям, но не защищает от брызг, влаги или пыли. Не применяйте в условиях повышенной влажности, на улице или в местах с высоким уровнем пыли. Красный цвет кнопки соответствует международным рекомендациям по обозначению аварийных функций.

Преимущества

• Простая и проверенная конструкция - долгий срок службы даже при частом использовании
• Яркая красная кнопка и контрастное чёрное кольцо обеспечивают быструю визуальную идентификацию
• Работает с AC/DC - универсальное решение для различных типов цепей управления
• Наличие четырёх контактов (3 НЗ + 1 НО) даёт гибкость в проектировании схем управления
• Произведено КЭАЗ - известный российский производитель с длительной историей в промышленном оборудовании

Ограничения применения

• Не предназначен для работы во влажной среде, на улице или в помещениях с высокой запылённостью - IP40 недостаточен
• Отсутствие индикации - нельзя использовать как световой указатель состояния системы
• Без фиксации - не подходит для функций типа «вкл./выкл.» с удержанием, только импульсные команды
• Не рассчитан на нагрузки выше 10 А - не используйте для прямого управления силовыми цепями

Примеры использования

• Аварийная остановка станка - красная кнопка в цепи питания контроллера
• Запуск конвейера - кнопка с НО контактом активирует реле стартера
• Остановка насоса - три НЗ контакта используются для последовательного отключения нескольких потребителей
• Пульт управления в сборочном цехе - компактный размер позволяет размещать несколько кнопок рядом

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть точно 30 мм, иначе выключатель будет болтаться или не войдёт
• При подключении проводов используйте наконечники - это повысит надёжность контакта и продлит срок службы
• Не затягивайте винты слишком сильно - можно повредить изоляцию или пластиковую часть корпуса
• Если нужна индикация, выбирайте модель с лампой (например, КЕ 012-У3-исп.7) или подключите внешний светодиод
• Для серийного производства учитывайте наличие аналогов в серии КЭАЗ - КЕ 012-У3-исп.6 (красный) с артикулом 264497 легко заменяем
