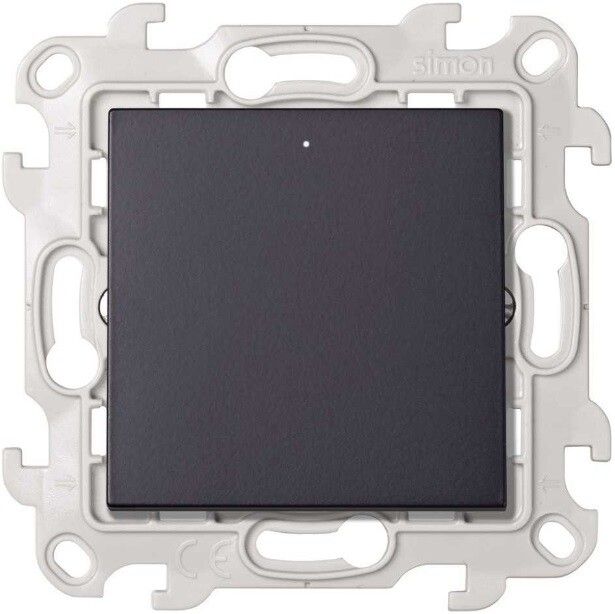

Выключатель кнопочный S24 10А 250В с подсветкой графит Simon 2420160-038

Кнопочный выключатель с подсветкой Simon 2420160-038 из серии Simon 24 Harmonie предназначен для ручного управления электрическими цепями до 10 А при напряжении до 250 В. Графитовый цвет корпуса обеспечивает нейтральное сочетание с современными интерьерами, а подсветка позволяет легко находить выключатель в темноте.

Назначение и область применения

Этот кнопочный выключатель используется для включения и отключения нагрузок в бытовых, коммерческих и промышленных системах. Подходит для управления освещением, маломощным оборудованием, сигнализацией, автоматикой на станках и конвейерах. Благодаря подсветке особенно удобен в помещениях с плохим освещением - например, в подвалах, коридорах, мастерских или ночью в жилых зонах.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В переменного тока
• Цвет корпуса: графит
• Тип контакта: нормально разомкнутый (NO)
• Подсветка: встроенная, работает при включенном состоянии
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)

Совместимость и монтаж

Выключатель совместим со стандартной установочной коробкой глубиной 40–45 мм. Крепится через фланец с двумя винтами. Для подключения используются клеммы с зажимом на 2,5 мм2 - подходят медные провода сечением до 1,5 мм2. Монтаж выполняется после отключения питания. Установка возможна в панелях, щитах и настенных рамах серии Simon 24 Harmonie. Не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Соответствует европейским требованиям безопасности IEC/EN 60947-5-1 для аппаратов управления. Сертифицирован для работы в сетях с частотой 50–60 Гц. Напряжение 250 В соответствует стандартному значению для бытовых и легкопромышленных применений в Европе и странах СНГ.

Преимущества

• Интегрированная подсветка снижает риск ошибочного нажатия в темноте
• Графитовый цвет маскирует следы пыли и потертостей
• Механизм с четким тактильным откликом - уменьшает вероятность случайного срабатывания
• Совместим с другими элементами серии Simon 24 Harmonie - можно собирать единый дизайн панели

Ограничения применения

• Не предназначена для влажных помещений - степень защиты IP20 исключает контакт с водой
• Не рекомендован для управления мощными двигателями свыше 2,2 кВт без дополнительной защиты
• Подсветка работает только при замкнутом контакте - не светит в выключенном положении
• Не поддерживает импульсное управление - только механическое включение/выключение

Примеры использования

• Управление рабочим освещением в гараже или цехе
• Кнопка аварийной остановки на компактном станке
• Переключение света в спальне или кладовой
• Индикация состояния системы в распределительном шкафу

Практические советы

• При монтаже проверьте, чтобы провода были надежно затянуты - слабый контакт вызывает перегрев при токе 10 А
• Если выключатель будет установлен рядом с источником тепла (например, возле нагревателя), убедитесь, что температура окружающей среды не превышает +40 C
• Для долговечности не используйте силовые воздействия - нажимайте мягко, без ударов
• Замените выключатель, если подсветка перестала работать - это может указывать на выход из строя внутренней лампы или контактов
• При сборке панели используйте оригинальные рамки Simon 24 Harmonie - они обеспечивают точную посадку и эстетичный вид
