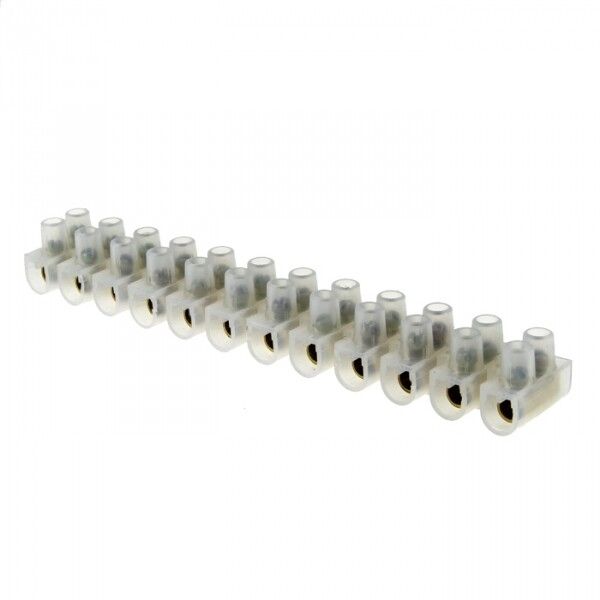

Клеммная колодка 40 мм 150А (уп. 10 шт.) EKF PROxima | plc-KK-40-150

Клеммная колодка EKF PROxima plc-kk-40-150 - это надёжное винтовое соединение для медных проводников сечением до 40 мм2, рассчитанная на ток до 150 А. Упаковка из 10 штук позволяет легко собирать многополюсные цепи в распределительных щитах, пультах управления и силовых системах.

Назначение и область применения

Клеммная колодка EKF PROxima plc-kk-40-150 предназначена для механического и электрического соединения одножильных и многожильных проводников в силовых цепях постоянного и переменного тока. Подходит для сборки распределительных щитов, автоматических выключателей, частотных преобразователей, контакторов и других устройств, где требуется надёжное и доступное соединение высокого тока. Часто применяется в промышленной автоматике, энергетике и на объектах ЖКХ.

Технические характеристики

• Номинальный ток: 150 А
• Номинальное напряжение: 400 В (переменный ток)
• Сечение провода: до 40 мм2
• Количество контактов: 12
• Количество клемм на полюс: 2 (два входа/выхода на каждый контакт)
• Тип соединения: винтовой зажим
• Материал корпуса: полиамид PA, класс горючести V0
• Степень защиты: IP20 (защита от предметов >12,5 мм, брызги воды не защищает)
• Рабочая температура: от -25 C до +80 C
• Габариты: 21×37×21 мм
• Позиция подключения: сбоку
• Прозрачность корпуса: да (можно визуально контролировать состояние проводов)

Совместимость и монтаж

Клеммная колодка EKF PROxima plc-kk-40-150 устанавливается непосредственно на DIN-рейку 35 мм без дополнительных адаптеров. Монтаж выполняется путём фиксации защёлки на рейке - достаточно плотно прижать колодку до характерного щелчка. Для подключения используйте отвертку с плоским жалом. Нельзя использовать инструменты с острыми кромками - есть риск повреждения изоляции внутри клеммы. Прозрачный корпус позволяет проверить правильность затяжки и целостность провода без демонтажа.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида класса V0 - материал не поддерживает горение и не распространяет пламя. Соответствует требованиям IEC 60947-7-1 для коммутационных аппаратов. Работает в условиях, соответствующих нормам для внутренних помещений с контролируемой средой. Не предназначен для использования во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Высокая плотность: 12 контактов в компактном корпусе снижают занимаемое место на DIN-рейке
• Прозрачная крышка обеспечивает контроль состояния соединений без вскрытия
• Латунные контакты с серебряным покрытием обеспечивают низкое переходное сопротивление и долгий срок службы
• Устойчивый к перегреву и химическим воздействиям корпус из полиамида
• Удобная упаковка по 10 штук - оптимальна для массового монтажа

Ограничения применения

• Не допускается использование вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и внешнего воздействия
• Запрещено применять для проводов меньшим сечением, чем 1,5 мм2 - возможен слабый контакт и нагрев
• Не рекомендуется для многожильных проводов без наконечников - существует риск деформации жил при затяжке
• Не подходит для цепей выше 400 В или токов свыше 150 А - возможен выход из строя и возгорание
• Из-за расположения контактов сбоку требует свободного места вокруг колодки для доступа отвертки

Примеры использования

• Подключение мощных нагрузок к автоматическому выключателю в распределительном щите
• Объединение нескольких выходов частотного преобразователя
• Сборка групповой клеммы для питания конвейеров или насосов
• Разводка фаз между несколькими тепловыми реле
• Формирование нулевой и заземляющей шины в щитах малой и средней мощности

Практические советы

• Перед монтажом обязательно удалите изоляцию с провода на нужную глубину - не более 10–12 мм, чтобы не задеть металлическую часть клеммы
• Для многожильных проводов используйте наконечники типа НШВИ - это предотвращает заплетание жил и увеличивает надёжность
• Затягивайте винты равномерно, без усилия - переусиливать нельзя, иначе можно повредить резьбу или треснуть корпус
• При сборке нескольких колодок EKF PROxima plc-kk-40-150 в ряд оставляйте минимум 5 мм между ними для теплоотвода
• Проверяйте затяжку через 1–2 месяца после первого включения - особенно важно для цепей с большими токами
