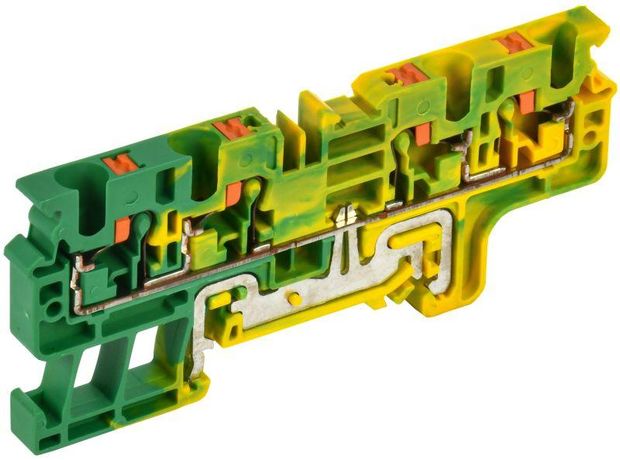

Колодка клеммная CP-MC-PEN земля 4 вывода 4мм2 | YCT22-03-4-K52-004 IEK

Колодка клеммная земля 4 вывода 4 кв.мм CP-MC-PEN от IEK предназначена для надёжного соединения заземляющих проводов в распределительных щитах. Благодаря пружинному зажиму и DIN-монтажу, эта клеммная колодка упрощает сборку и обслуживание систем заземления.

Назначение и область применения

Колодка клеммная земля 4 вывода 4 кв.мм CP-MC-PEN используется для объединения до четырёх заземляющих проводов в одном месте. Применяется в электрощитах жилых, промышленных и коммерческих объектах, где требуется единая точка заземления. Подходит для систем TN-S, TN-C-S и TT. Особенно эффективна там, где необходимо избежать перегрузки одной клеммы несколькими проводами - задача, которую решают именно такие многоконтактные колодки.

Технические характеристики

• Количество контактов: 4
• Диапазон сечений проводов: 0,2–4 мм2 (для одножильных и многожильных проводов)
• Тип зажима: пружинный, без инструментов
• Номинальное напряжение: 480 В
• Рабочая температура: от –40 C до +85 C
• Монтаж: на DIN-рейку 35 мм
• Ширина: 6 мм
• Цвет: желто-зелёный (стандартный цвет для заземляющих проводников)
• Положение подключения: сверху
• Возможность установки замыкающей пластины: да (для последовательного соединения нескольких колодок)

Совместимость и монтаж

Колодка клеммная земля 4 вывода 4 кв.мм CP-MC-PEN совместима с любыми DIN-рейками стандарта EN 60715. Устанавливается защёлкиванием - никаких винтов или креплений не требует. Для подключения:

• Одножильные провода и провода с наконечниками - просто вставляются в зажим до упора;
• Гибкие многожильные провода без наконечников - перед вставкой необходимо нажать кнопку фиксации, чтобы освободить пружинный механизм, затем вставить провод и отпустить кнопку.

Замыкающая пластина (приобретается отдельно) позволяет соединить несколько таких колодок между собой, обеспечивая равномерное распределение потенциала по всей цепи заземления.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для электроустановок. Цвет исполнения - желто-зелёный - соответствует ГОСТ 31947 и IEC 60446, что гарантирует правильную идентификацию заземляющего проводника. Номинальное напряжение 480 В обеспечивает безопасную работу в сетях до 400 В переменного тока, включая трёхфазные системы.

Преимущества

• Отсутствие необходимости в инструментах - подключение и демонтаж выполняются руками;
• Высокая надёжность соединения благодаря пружинной технологии, исключающей ослабление контакта со временем;
• Компактность - всего 6 мм ширины, экономит место в щите;
• Поддержка как одножильных, так и многожильных проводов без обязательного использования наконечников;
• Возможность создания длинных цепей заземления через замыкающие планки.

Ограничения применения

• Не предназначен для подключения проводов сечением более 4 мм2 - риск плохого контакта и перегрева;
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации - хотя пружинный зажим надёжен, экстремальные механические нагрузки могут повлиять на контакт;
• Не следует применять в средах с высокой концентрацией химически активных паров или масел - материал корпуса не рассчитан на агрессивные вещества.

Примеры использования

• Объединение заземляющих проводов от металлических корпусов станков, шкафов управления и трубопроводов в промышленном щите;
• Центральная точка заземления в этажных распределительных щитах многоквартирных домов;
• Системы защиты от импульсных перенапряжений (УЗИП), где требуется подключение нескольких заземляющих проводов к одной шине;
• Аксессуары для автоматических выключателей и УЗО, требующие надёжного заземления.

Практические советы

• Перед подключением проверьте сечение провода - даже небольшое превышение 4 мм2 может привести к нагреву и выходу из строя;
• При использовании многожильных проводов без наконечников обязательно используйте кнопку фиксации - иначе провод не будет плотно зажат;
• Если вам нужна цепочка из 6–8 клемм, закажите комплект замыкающих пластин - они обеспечивают лучший контакт, чем скрутки;
• При монтаже в щитах с ограниченным пространством учтите, что каждая колодка занимает 6 мм - планируйте количество модулей заранее;
• Колодка CP-MC-PEN от IEK совместима с другими изделиями серии CP - легко дополнять систему аналогичными клеммами для фаз и нуля.
