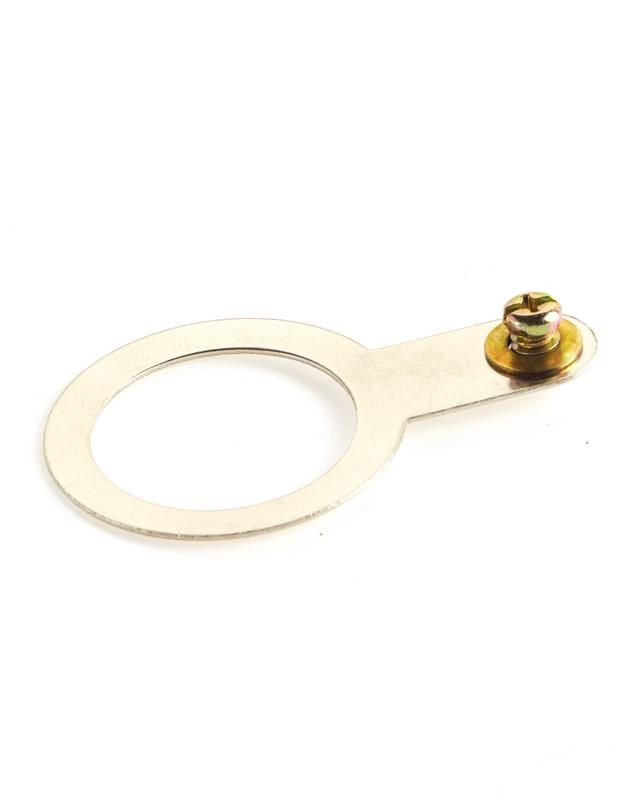

Кольцо заземления для кабельного ввода Extherm M25 EX Metal - GRP25 25Y 05

Кольцо заземления М25, никелированная латунь от EXTHERM обеспечивает надёжное гальваническое соединение в цепи заземления при установке между кабельным вводом и корпусом распределительной коробки. Артикулы extherm 25y 05 и extherm grp25 подходят для бронированных кабелей с наружным диаметром до 25 мм.

Назначение и область применения

Кольцо заземления М25, никелированная латунь используется для создания непрерывного электрического контакта между броней кабеля и металлическим корпусом электрооборудования. Это необходимо для безопасного отведения тока замыкания на землю и защиты людей от поражения электрическим током. Применяется в системах заземления промышленных щитов, шкафов управления, станков, конвейеров и других объектов с бронированными кабелями.

Технические характеристики

• Материал: латунь - высокая проводимость, коррозионная стойкость, механическая прочность
• Покрытие: никелирование - защищает от окисления, повышает долговечность, улучшает контактную способность
• Условный диаметр: M25 - соответствует стандартному кабельному вводу для бронированных кабелей с наружным диаметром до 25 мм
• Тип изделия: заземлитель - предназначен исключительно для передачи тока утечки, не является крепёжным элементом

Совместимость и монтаж

Кольцо заземления М25, никелированная латунь устанавливается между кабельным вводом и корпусом шкафа. После затяжки ввода, броня кабеля плотно прижимается к кольцу, обеспечивая электрический контакт. Для правильной работы важно:

• Использовать только совместимые кабельные вводы с внутренним диаметром, соответствующим M25
• Не перетягивать ввод - это может деформировать кольцо и нарушить контакт
• Убедиться, что броня кабеля целая и хорошо прилегает к поверхности кольца
• Подключить заземляющий провод к специальному выводу на корпусе шкафа через болтовое соединение

Безопасность и стандарты

Кольцо заземления М25, никелированная латунь соответствует требованиям к системам заземления согласно ГОСТ Р 50571 и IEC 60364. Никелированное покрытие предотвращает образование изолирующих оксидов, что гарантирует стабильное сопротивление контакта в течение всего срока службы. Не применяется в взрывоопасных средах без дополнительной сертификации оборудования.

Преимущества

• Высокая электропроводность латуни снижает переходное сопротивление в цепи заземления
• Никелирование увеличивает срок службы в условиях повышенной влажности и агрессивной среды
• Простая установка - не требует сварки, пайки или дополнительных компонентов
• Стандартный размер M25 позволяет использовать с широким спектром кабельных вводов от различных производителей

Ограничения применения

• Не предназначено для использования с неметаллическими (пластиковыми) кабельными вводами - контакт не будет создан
• Не подходит для кабелей с броней толще 2 мм - возможна недостаточная площадь контакта
• Не рекомендуется применять в местах постоянного воздействия открытого пламени или температур выше +85 C
• Не заменяет основное заземляющее устройство - работает только как часть системы заземления

Примеры использования

• Заземление брони кабеля в промышленном щите управления станком с частотным преобразователем
• Обеспечение контура заземления в распределительной коробке на конвейере в пищевой промышленности
• Подключение заземления в шкафу автоматизации насосной станции с кабелем ААБл

Практические советы

• Перед установкой проверьте состояние брони кабеля - она должна быть чистой, без масла и ржавчины
• Если кольцо установлено, но тестер показывает высокое сопротивление - проверьте, не перекошена ли броня и правильно ли затянут ввод
• Для удобства монтажа используйте кольцо вместе с вводами от EXTHERM - они оптимально подобраны по посадочному диаметру
• Артикулы extherm 25y 05 и extherm grp25 являются взаимозаменяемыми - различаются только упаковкой и партией производства
