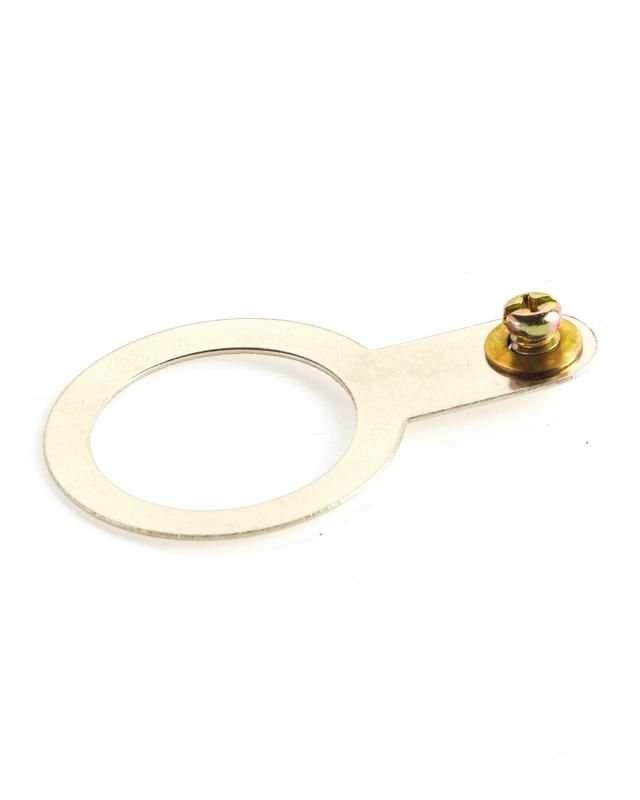

Кольцо заземления М32 (32Y 05), никелированная латунь EXTHERM Extherm 32Y 05

Кольцо заземления М32 никелированная латунь от EXTHERM (арт. extherm 32y 05 / extherm grp32) предназначено для создания надежного электрического контакта между кабельным вводом и металлическим корпусом распределительной коробки, обеспечивая эффективное заземление бронированных кабелей.

Назначение и область применения

Кольцо заземления М32 никелированная латунь используется для передачи тока утечки и помех на землю в системах с бронированными кабелями. Устанавливается между кабельным вводом и корпусом шкафа или коробки, замыкая контур заземления через металлическую оплетку кабеля. Применяется в промышленном оборудовании, автоматизированных линиях, щитовых помещениях и других местах, где требуется гарантированная защита от электромагнитных помех и поражения током.

Технические характеристики

• Материал: латунь с никелированным покрытием - сочетает хорошую проводимость, коррозионную стойкость и механическую прочность
• Установочный размер: 32 мм - соответствует стандартному внутреннему диаметру кабельных вводов для бронированных кабелей
• Тип изделия: кольцевое заземляющее соединение - не требует сверления или дополнительных креплений
• Покрытие: никелированное - защищает от окисления, повышает долговечность и снижает контактное сопротивление

Совместимость и монтаж

Кольцо заземления М32 никелированная латунь совместимо с кабельными вводами, имеющими внутренний диаметр 32 мм. Устанавливается просто: помещается между резьбовой частью ввода и корпусом шкафа до затяжки. Обеспечивает плотный контакт с броней кабеля и металлом корпуса. Для надежного заземления необходимо, чтобы корпус был металлическим и имел предварительно подготовленное место для подключения заземляющего провода. Кольцо не требует специальных инструментов - достаточно обычного ключа для затяжки ввода.

Преимущества

• Высокая электропроводность латуни гарантирует минимальное переходное сопротивление в цепи заземления
• Никелирование предотвращает образование оксидов, сохраняя стабильность контакта даже в условиях повышенной влажности
• Не требует дополнительных компонентов - работает как самостоятельное решение
• Износостойкость материала позволяет использовать изделие многократно при демонтаже и переустановке оборудования

Ограничения применения

• Подходит только для кабельных вводов с внутренним диаметром 32 мм - несовместимо с другими размерами (например, 20 мм, 40 мм)
• Не предназначен для использования в качестве основного заземляющего проводника - служит лишь для обеспечения контакта между вводом и корпусом
• Не рекомендуется применять в средах с высоким содержанием серы или хлора - возможна деградация никелевого слоя
• Требует наличия металлического корпуса; не работает с пластиковыми или неметаллическими коробками

Примеры использования

• Заземление бронированного кабеля в промышленных частотных преобразователях
• Обеспечение защиты от помех в системах управления станков с ЧПУ
• Подключение кабелей питания к металлическим распределительным щитам
• Электромагнитная совместимость в системах автоматизации на пищевых и фармацевтических производствах

Практические советы

• Перед установкой проверьте, что броня кабеля свободно проходит через кольцо - она должна плотно прилегать к поверхности
• При затяжке кабельного ввода не перетягивайте - это может деформировать кольцо и нарушить контакт
• После монтажа проверьте целостность заземляющей цепи тестером - сопротивление должно быть менее 0,1 Ом
• Если корпус имеет антикоррозийное покрытие, удалите его в месте контакта с кольцом, чтобы обеспечить металл-металл соединение
• Артикулы extherm 32y 05 и extherm grp32 - это один и тот же продукт; различаются только номера в каталогах поставщика
