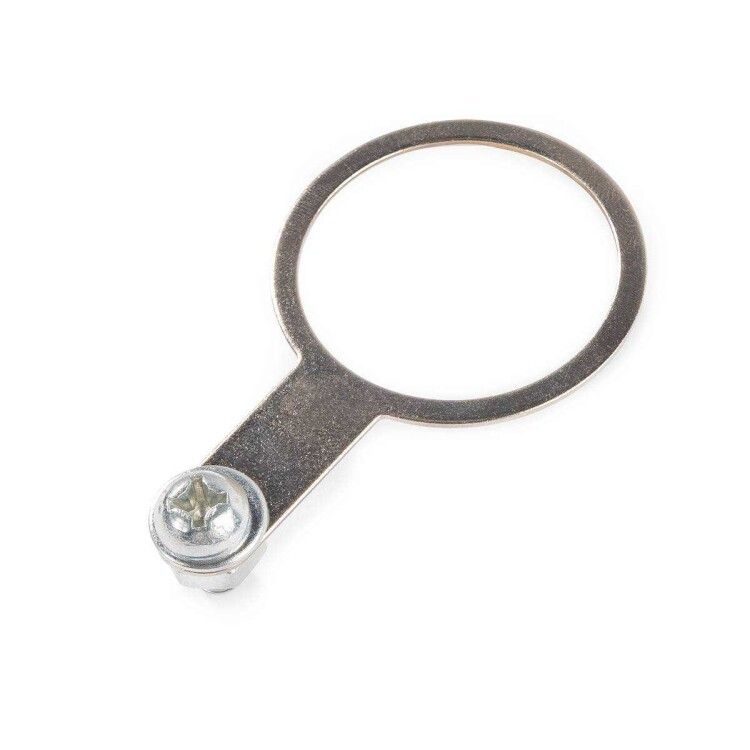

Кольцо заземления латунное КЗ-М32 | 88657 Fortisflex КВТ

Кольцо заземления латунное КЗ-М32 от Fortisflex и КВТ предназначено для надёжного заземления металлических корпусов оборудования и конструкций. Латунная основа с оловянным покрытием обеспечивает устойчивость к коррозии и долгий срок службы даже в агрессивной среде.

Назначение и область применения

Кольцо заземления латунное КЗ-М32 используется для создания постоянного электрического контакта между заземляющим проводником и металлической поверхностью. Применяется в системах заземления электрооборудования, щитовых, станков, трубопроводов, рам и других металлических конструкций, где требуется надёжный и долговечный контакт с землёй.

Технические характеристики

• Материал: латунь
• Покрытие: олово - защищает от окисления и коррозии
• Тип: кольцевое заземление
• Обозначение: КЗ-М32
• Производители: Fortisflex, КВТ
• Артикул: 88657

Совместимость и монтаж

Кольцо заземления латунное КЗ-М32 рассчитано на установку на болт или шпильку диаметром до 32 мм. Для монтажа необходимо:

• Очистить поверхность металла от краски, ржавчины и грязи;
• Установить кольцо на болт/шпильку так, чтобы оно плотно прилегало к поверхности;
• Закрепить гайкой с шайбой, обеспечив механическую прочность и хороший электрический контакт;
• Подключить заземляющий провод через клемму или другое соединение к выступающей части кольца.

Не используйте кольцо на поверхностях с неровностями больше 0,5 мм - это снижает качество контакта.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим устройствам согласно ГОСТ Р 50571 и ПУЭ. Оловянное покрытие повышает электропроводность и исключает образование оксидных плёнок, которые нарушают контакт. Обеспечивает защиту от поражения электрическим током при отказе изоляции.

Преимущества

• Латунь - высокая проводимость, прочность и устойчивость к механическим нагрузкам;
• Оловянное покрытие предотвращает коррозию, особенно в условиях повышенной влажности;
• Стабильный контакт даже после длительной эксплуатации;
• Работает в широком температурном диапазоне без потери свойств;
• Совместимо с большинством стандартных болтовых соединений.

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - хотя олово защищает от коррозии, герметичность не обеспечивается;
• Не рекомендуется применять на алюминиевых поверхностях без специальных переходных пластин - возможна гальваническая коррозия;
• Не заменяет полноценную систему заземления - является лишь компонентом связи между конструкцией и заземляющим проводом.

Примеры использования

• Заземление корпуса частотного преобразователя на производстве;
• Подключение заземляющего провода к металлической раме станка;
• Создание точки заземления на трубопроводе в химическом цехе;
• Фиксация заземляющего провода к щитовой двери в распределительном пункте.

Практические советы

• Перед установкой проверьте диаметр болта - он должен совпадать с внутренним диаметром кольца (до 32 мм);
• При многократной сборке/разборке следите за состоянием оловянного слоя - при значительном истирании замените кольцо;
• Для лучшей проводимости затягивайте крепление моментом 4–6 Нм - недостаточное усилие вызывает увеличенное переходное сопротивление;
• Не используйте медные провода напрямую на латуни без фланцевой клеммы - риск окисления на границе материалов.
