Кольцо заземления М50х1,5 | PR08.3868 Промрукав Строитель

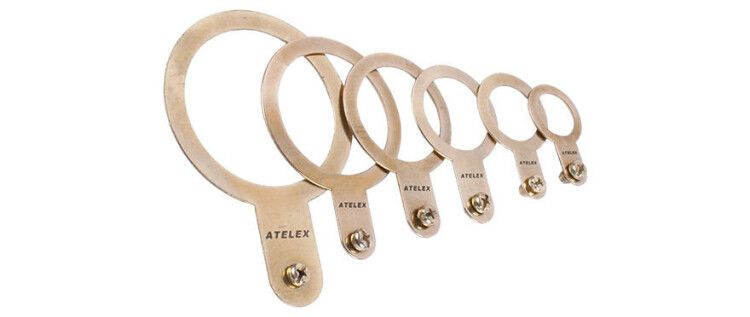

Кольцо заземления М50х1,5 Промрукав предназначено для создания надёжного электрического соединения между металлорукавом и системой заземления. Устройство сочетает прочную латунную основу с никелированным покрытием и используется в паре с вводными муфтами серии Промрукав - артикул pr08.3868 обеспечивает долговечность и стабильность заземляющего контура.

Назначение и область применения

Кольцо заземления М50х1,5 Промрукав служит для передачи тока утечки и помех от металлического рукава к заземляющей шине. Применяется там, где требуется защита от электромагнитных помех и обеспечение безопасности персонала - например, на промышленном оборудовании, конвейерах, станках с частотным регулированием, в распределительных щитах с металлическими трубопроводами.

Технические характеристики

• Тип компонента: кольцо заземления с заземляющим контактом
• Материал: латунь - высокая проводимость, коррозионная стойкость
• Покрытие: никелированное - защищает от окисления, повышает износостойкость
• Наружный диаметр: 50 мм
• Резьба: M1,5 (для установки на внешнюю резьбу вводной муфты)
• Крепление заземляющего провода: винт М6
• Рекомендовано для использования с вводными муфтами серии Промрукав

Совместимость и монтаж

Кольцо заземления М50х1,5 Промрукав устанавливается на внешнюю резьбу вводной муфты. После накручивания кольца на муфту, гайка фиксирует его плотно, обеспечивая механический контакт с корпусом рукава. Для подключения заземляющего провода используется винтовой зажим с болтом М6 - к нему подключают медный проводник сечением до 4–6 мм2. Убедитесь, что резьба муфты соответствует M1,5 - иначе кольцо не будет плотно сидеть.

Безопасность и стандарты

Изделие соответствует требованиям к заземлению электроустановок согласно ГОСТ Р 50571 и ПУЭ. Никелированное покрытие предотвращает образование оксидов, которые снижают проводимость. Латунь как материал не выделяет токсичных веществ даже при длительной работе в условиях повышенной температуры.

Преимущества

• Обеспечивает непрерывный заземляющий контур без дополнительных перемычек
• Не требует сверления или модификации рукава - монтаж через существующую резьбу
• Высокая механическая прочность латуни позволяет использовать в вибрационных средах
• Никель защищает от коррозии в агрессивных средах - химические цеха, пищевые производства
• Совместимо с продукцией серии Промрукав - гарантия точного подбора и взаимозаменяемости

Ограничения применения

• Не предназначен для использования с пластиковыми или неметаллическими рукавами - не создаёт электрического контакта
• Не заменяет основное заземление объекта - работает как дополнительный элемент контура
• Не рассчитано на постоянное погружение в жидкости - не является герметичным устройством
• Запрещено применять с резьбой отличной от M1,5 - риск негерметичного соединения и потери заземления

Примеры использования

• Подключение заземления к металлорукаву, ведущему к ЧРП на станке с ЧПУ
• Формирование заземляющего контура в распределительном щите с набором вводных муфт Промрукав
• Защита от ЭМИ в автоматизированных линиях на заводе - особенно при наличии частотных преобразователей
• Заземление трубопроводов в пищевой промышленности, где важна чистота и антикоррозийная стойкость

Практические советы

• Перед установкой проверьте целостность резьбы на муфте - повреждённая резьба нарушит контакт
• Затягивайте гайку равномерно - переусиливать нельзя, чтобы не деформировать латунное кольцо
• При подключении заземляющего провода используйте наконечники типа “штыревые” или “пальцевые”, подходящие под винт М6
• Проверяйте сопротивление заземления после монтажа - допустимо менее 0,1 Ом
• Артикул pr08.3868 - единственный номер для этого изделия; другие аналоги с другим шагом резьбы несовместимы
