Коммутационные перемычки SB 4-8-T | 3026379 Phoenix Contact

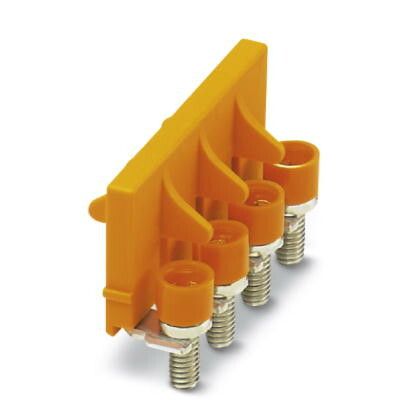

Перемычка коммутационная SB 4-8-T от Phoenix Contact — это изолированный поперечный соединитель для быстрого и надёжного шунтирования четырёх клемм в компактных распределительных коробках. Артикул 3026379 подходит для монтажа в системах на базе DIN-рейки с шагом 8,2 мм.

Назначение и область применения

Перемычка коммутационная SB 4-8-T используется для создания электрического соединения между соседними клеммами в коммутационных устройствах. Применяется в автоматизированных системах управления, силовой и слаботочной аппаратуре, где требуется равномерное распределение потенциала между несколькими точками. Подходит для установки в клеммниках серии SB, используемых в промышленном оборудовании, панелях управления и распределительных щитах.

Технические характеристики

• Исполнение: поперечный соединитель — обеспечивает соединение через один ряд клемм, а не последовательно;
• Изоляция: да — корпус выполнен из изолирующего материала, исключающий риск замыкания на соседние цепи;
• Способ монтажа: втычной — устанавливается простым нажатием без инструментов;
• Размер модуля: 8,2 мм — соответствует стандартному шагу клеммных блоков на DIN-рейке;
• Количество шунтированных клемм: 4 — позволяет соединить четыре контакта подряд;
• Цвет: оранжевый — визуально отличает тип соединения и упрощает диагностику при обслуживании.

Совместимость и монтаж

Перемычка SB 4-8-T совместима только с клеммными блоками, имеющими шаг 8,2 мм и подходящую геометрию контактных площадок. Установка выполняется путём вставления в нужные клеммы до характерного щелчка. Не требует зажима или фиксаторов. Для правильной работы важно, чтобы все четыре клеммы были свободны и не заняты другими проводниками. Перед установкой проверьте соответствие модели клеммника — например, серий SB, SBS или аналогичных от Phoenix Contact.

Безопасность и стандарты

Перемычка коммутационная SB 4-8-T изготовлена в соответствии с требованиями безопасности IEC 60947-7-1 для коммутационных устройств. Материалы корпуса устойчивы к перегреву и горению (UL94 V-2). Напряжение и токовые нагрузки должны соответствовать допустимым значениям клеммного блока, в который она устанавливается — сама перемычка не имеет собственных предельных значений, её безопасность зависит от совместимой аппаратуры.

Преимущества

• Удобство монтажа — втычной способ позволяет менять соединения за секунды без отверток;
• Защита от случайных замыканий — изоляция предотвращает контакт с соседними клеммами;
• Чёткая визуальная идентификация — оранжевый цвет легко различим среди других перемычек;
• Стандартная совместимость — работает с широким спектром клеммных блоков Phoenix Contact.

Ограничения применения

• Не применяется в высокочастотных или импульсных цепях — предназначена только для постоянного и переменного тока низкой частоты;
• Не подходит для клемм с шагом более 8,2 мм — не будет плотно фиксироваться;
• Запрещено использовать с клеммами, предназначенными для многожильных проводов большего сечения — возможна потеря контакта;
• Не рассчитана на внешнюю среду — не имеет защиты IP и не предназначена для открытого монтажа вне корпуса.

Примеры использования

• Шунтирование входных сигналов в PLC-панели для параллельного подключения нескольких датчиков;
• Объединение нулевых проводников в распределительной коробке на DIN-рейке;
• Создание общей точки питания для нескольких реле в одном блоке;
• Подключение сигнальных линий в системах автоматизации станков и конвейеров.

Практические советы

• Выбирая перемычку, всегда сверьте количество клемм — SB 4-8-T соединяет именно 4, а не 5 или 6;
• Проверяйте, что клеммы, куда вы вставляете SB 4-8-T, находятся в одной группе и имеют одинаковый потенциал — иначе возникнет КЗ;
• При замене старой перемычки — сначала отключите питание, затем осторожно вытяните её, не деформируя клеммы;
• Артикул 3026379 можно заказывать запасными — они часто теряются при сервисном обслуживании;
• Для больших массивов клемм используйте цветную маркировку: оранжевые — для одних цепей, другие цвета — для других, чтобы ускорить поиск неисправностей.
