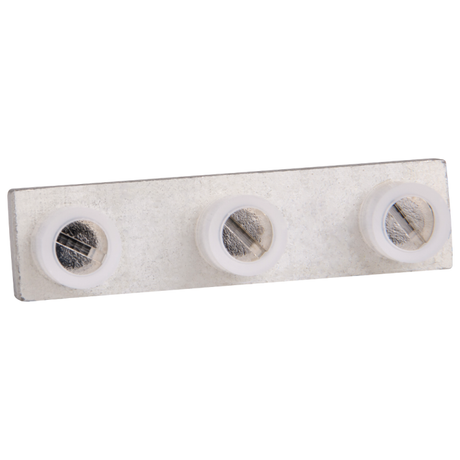

Перемычка винтовая OptiClip SCBI-3-20-N | 249903 КЭАЗ

Перемычка винтовая OptiClip SCBI-3-20-N — это надёжный аксессуар для соединения трёх винтовых клемм в распределительной системе на ток до 150 А. Продукт от КЭАЗ предназначен для упрощения сборки силовых цепей в щитах и оборудования, соответствует требованиям ТР ТС 004/2011.

Назначение и область применения

Перемычка винтовая OptiClip SCBI-3-20-N используется для создания электрического соединения между тремя соседними винтовыми клеммами одного уровня. Подходит для установки в коммутационных устройствах, автоматических выключателях, контакторах и других элементах, где требуется равномерное распределение тока без использования отдельных проводов. Часто применяется в промышленных щитах управления, на конвейерах, насосных станциях и в системах автоматизации.

Технические характеристики

• Номинальный ток: 150 А — способна передавать значительную нагрузку без перегрева;
• Номинальное напряжение: 1000 В — рассчитана на работу в высоковольтных сетях до 1 кВ;
• Количество шунтированных клемм: 3 — обеспечивает одновременное соединение трёх точек;
• Размер модуля: 20 мм — соответствует стандартному шагу клеммных рядов;
• Способ монтажа: винтовой — фиксируется путём затяжки в существующие клеммы;
• Исполнение: линейная — все три точки расположены в одной плоскости;
• Цвет: серый — совпадает с цветовой гаммой большинства компонентов OptiClip;
• Нормативный документ: ТР ТС 004/2011 — соответствие требованиям ЕАЭС по безопасности электротехники.

Совместимость и монтаж

Перемычка OptiClip SCBI-3-20-N совместима только с винтовыми клеммами, имеющими стандартный шаг 20 мм и подходящий зажимной механизм. Устанавливается без инструментов — достаточно вставить её в три клеммы и затянуть винты до упора. Не используйте перемычку с клеммами другого типа (например, быстрозажимными или DIN-рейкой без винтов). Для правильного монтажа проверьте, чтобы глубина зажима клемм позволяла плотно захватить контактные пластины перемычки.

Безопасность и стандарты

Перемычка винтовая OptiClip SCBI-3-20-N соответствует техническому регламенту ТР ТС 004/2011, что гарантирует безопасность при использовании в электрических установках на территории ЕАЭС. Материалы корпуса и контактов выбраны с учётом термостойкости и устойчивости к окислению. Нагрузка выше 150 А недопустима — возможен перегрев и повреждение изоляции.

Преимущества

• Ускоряет сборку — заменяет три отдельных провода одним элементом;
• Снижает риск ошибок — исключает неправильное подключение проводов;
• Обеспечивает равномерный ток — минимизирует переходные сопротивления;
• Стандартный размер 20 мм — легко интегрируется в любые типовые щиты;
• Высокая механическая прочность — не деформируется при затяжке винтов.

Ограничения применения

• Не предназначена для переменного тока свыше 150 А — превышение вызывает нагрев и выход из строя;
• Не работает с клеммами, отличными от винтовых (например, push-in);
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации;
• Запрещено применять в средах с агрессивными химическими веществами — материал не имеет специального покрытия.

Примеры использования

• Подключение трёх входных фаз к автоматическому выключателю в распределительном щите;
• Шунтирование клемм контактора для параллельного питания нескольких потребителей;
• Создание общей шины в щитах управления станков с несколькими двигателями;
• Сборка цепей защиты в системах автономного энергообеспечения.

Практические советы

• Перед установкой убедитесь, что клеммы чистые и не имеют следов окисления — это снижает контактное сопротивление;
• Затягивайте винты равномерно и по диагонали, чтобы избежать перекоса перемычки;
• Проверяйте плотность соединений через 1–2 месяца после запуска системы — особенно при больших токах;
• Если вам нужна перемычка на 2 или 4 клеммы — рассмотрите другие модели серии OptiClip (SCBI-2-20-N / SCBI-4-20-N);
• Артикул 249903 — единственный идентификатор для заказа этой конкретной перемычки; не путайте с аналогичными изделиями других производителей.
