Перемычка тип 10PIN для двухуровневых клемм 4,0 мм2 (10 шт.) | plc-per-10PIN-2-4 EKF

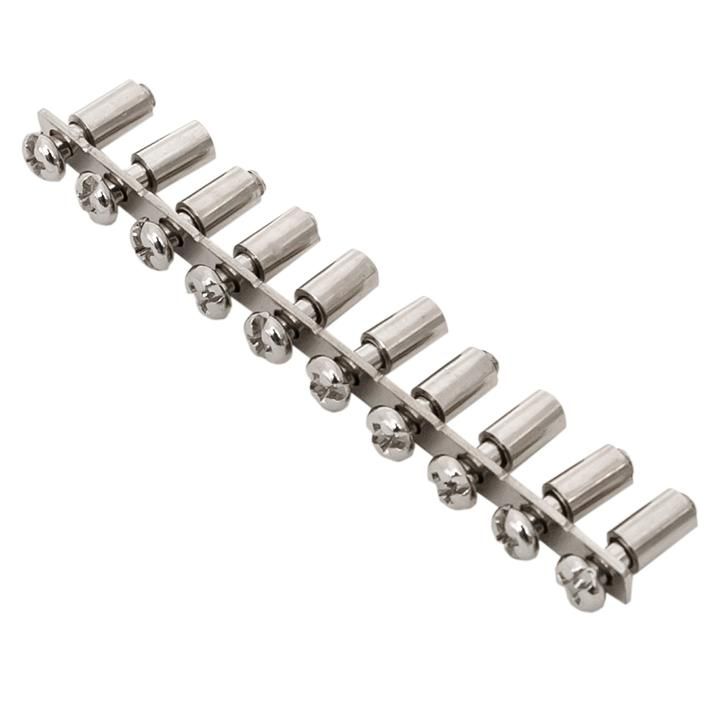

Перемычка типа 10PIN для двухуровневых клемм 4,0 мм2 (10 шт.) JXB от EKF предназначена для быстрого и надёжного соединения нескольких клемм в одном ряду. Эта перемычка используется в распределительных щитах с клеммными колодками серии JXB, обеспечивая электрический контакт между полюсами без необходимости прокладывать отдельные провода.

Назначение и область применения

Перемычка типа 10PIN для двухуровневых клемм 4,0 мм2 (10 шт.) JXB применяется для создания параллельных соединений между соседними клеммами в клеммных колодках EKF JXB. Подходит для сборки силовых и управляющих цепей в распределительных щитах - особенно там, где требуется одновременное подключение нескольких проводников одного типа (например, фазы, земли или нуля).

Используется в системах автоматизации, промышленном оборудовании, освещении и других установках, где важно минимизировать количество внешних проводов и повысить компактность монтажа.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без перегрева;
• Номинальное напряжение: 800 В - безопасна для работы в сетях до 800 вольт переменного тока;
• Количество полюсов: 10 - позволяет соединить десять последовательных клемм за один элемент;
• Тип соединителя: поперечный - соединяет контакты внутри одной строки клеммной колодки;
• Способ монтажа: винтовой - фиксируется путём затяжки винтов на клеммах, совпадает с конструкцией клемм JXB;
• Максимальное сечение провода: 4,0 мм2 - соответствует стандартному сечению клемм серии JXB;
• Цвет: натуральный - бесцветная или светло-серая корпусная часть, не маскирует повреждения и легко проверяется на целостность;
• Материал корпуса: пожаростойкий полиамид - устойчив к нагреву и горению, соответствует требованиям GOST R 50030.7.2002.

Совместимость и монтаж

Перемычка типа 10PIN для двухуровневых клемм 4,0 мм2 (10 шт.) JXB совместима исключительно с клеммными колодками серии JXB от EKF - в том числе моделями EKF PROxima и EK-JXB. Устанавливается только на двухуровневые клеммы с шагом контактов, соответствующим конструкции этой модели.

Монтаж выполняется так же, как и подключение провода: перемычка вставляется в гнёзда клемм и фиксируется затяжкой винтов. Направление вставки - строго вертикальное, без перекосов. Перед затяжкой убедитесь, что все контакты плотно прилегают - слабый контакт вызывает нагрев.

Безопасность и стандарты

Перемычка JXB изготовлена из материала, соответствующего требованиям GOST R 50030.7.2002 - нормам безопасности для электроустановочных изделий. Материал корпуса самозагасающий, не распространяет пламя. Применима в помещениях с повышенной температурой и риском возгорания.

Преимущества

• Ускоряет монтаж - заменяет 9–10 отдельных перемычек или проводов;
• Экономит место - снижает загромождённость щита;
• Обеспечивает равномерную передачу тока - все точки соединения имеют одинаковое сопротивление;
• Не требует дополнительных инструментов - работает с уже установленными винтовыми клеммами;
• Легко диагностируется - видно, какие клеммы соединены, а какие нет.

Ограничения применения

• Подходит только для клемм серии JXB - не совместима с другими брендами или сериями (например, WAGO, Phoenix Contact);
• Не предназначен для многожильных проводов с большими сечениями - максимальное сечение - 4 мм2;
• Не рекомендуется использовать в цепях постоянного тока выше 600 В - спецификация рассчитана на переменный ток 50 Гц;
• Запрещено использовать при температуре выше +85 C - материал теряет прочность при длительном перегреве.

Примеры использования

• Создание общей шины фазы для группы автоматических выключателей в щите управления;
• Объединение всех точек заземления в распределительном щите через одну перемычку вместо множества проводов;
• Подключение нескольких датчиков к одному входу контроллера в системе автоматизации;
• Разводка нулевых проводников в групповых щитах жилых домов.

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не имели следов механических повреждений - трещины в пластике могут привести к пробою;
• Не используйте перемычку, если хотя бы одна клемма в цепи имеет поврежденный винт - это нарушит равномерность контакта;
• При использовании в высоконагруженных цепях регулярно проверяйте температуру перемычки - даже при 40 А возможен нагрев при плохом контакте;
• При замене клеммной колодки - всегда заменяйте и перемычку, если она была демонтирована; старая может иметь микротрещины, невидимые глазом;
• При монтаже в ограниченном пространстве - ориентируйте перемычку так, чтобы её торец не мешал другим элементам (например, автоматическим выключателям).
