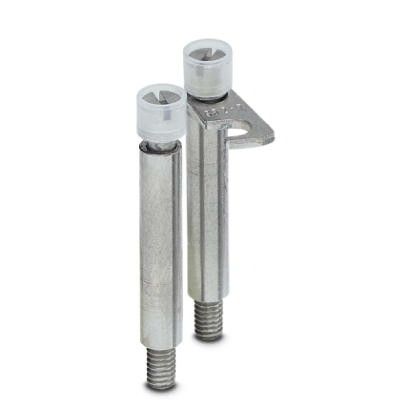

Коммутационные перемычки USBR 2-7 | 2303239 Phoenix Contact

Коммутационная перемычка USBR 2-7 от Phoenix Contact - это надёжный элемент для быстрого соединения контактов в клеммниках серии USBR, обеспечивающий передачу сигнала между соседними контактными точками без необходимости прокладки провода.

Назначение и область применения

Коммутационная перемычка USBR 2-7 предназначена для создания электрического соединения между двумя соседними контактами в клеммной системе USBR. Применяется там, где требуется передать сигнал или питание от одного контакта к другому без внешнего провода - например, при настройке цепей управления, распределении питания в щитах или формировании последовательных соединений в автоматизированных системах.

Технические характеристики

• Рабочий ток: до 12 А (при температуре +40 C)
• Напряжение: до 500 В переменного тока
• Шаг контактов: 7,5 мм
• Максимальная площадь сечения провода: 2,5 мм2 (для подключаемых жил)
• Температурный диапазон: от –40 C до +80 C
• Степень защиты: IP20
• Цвет корпуса: серый

Совместимость и монтаж

Перемычка USBR 2-7 совместима исключительно с клеммниками серии USBR от Phoenix Contact. Устанавливается путём вставки в два соседних гнезда клеммы - фиксируется механически за счёт упругих контактов внутри корпуса. Монтаж не требует инструментов: достаточно вставить перемычку до характерного щелчка. Не используйте её с другими типами клемм - она не подойдёт из-за различий в шаге и форме гнезд.

Безопасность и стандарты

Commutational jumper USBR 2-7 соответствует требованиям IEC 60947-7-1 и имеет сертификацию UL/CSA. Обеспечивает безопасную работу в условиях нормальной электромагнитной среды. Напряжение и ток рассчитаны с запасом для длительной эксплуатации без перегрева.

Преимущества

• Устраняет необходимость в дополнительных проводах - снижает риск ошибок при сборке и уменьшает количество компонентов в цепи
• Фиксация без инструментов - экономит время при монтаже и обслуживании
• Высокая механическая прочность - выдерживает вибрации и частые операции подключения/отключения
• Чёткая цветовая и форм-факторная идентификация - легко отличить от других перемычек в одной системе

Ограничения применения

• Не применяется вне системы USBR - несовместима с клеммами других производителей и даже других серий Phoenix Contact
• Не предназначен для работы с токами выше 12 А - превышение нагрузки вызывает перегрев и повреждение контактов
• Запрещено использовать в условиях повышенной влажности, пыли или агрессивных средах - степень защиты IP20 не обеспечивает защиту от внешних воздействий
• Не рекомендуется применять в цепях с импульсными нагрузками свыше 1000 Гц без предварительной проверки

Примеры использования

• Связка двух выходов реле в панели управления станком
• Обход одного канала в многоканальном модуле ввода-вывода
• Подключение питания к нескольким последовательным клеммам в распределительной коробке
• Настройка логических цепей в контроллерах PLC с использованием клемм USBR

Практические советы

• Перед установкой убедитесь, что клемма USBR полностью закрыта и не находится под напряжением
• Используйте только оригинальные перемычки USBR 2-7 от Phoenix Contact - аналоги могут иметь неверный шаг или слабую фиксацию
• При замене перемычки - всегда выключите питание; попытка извлечь её под напряжением может вызвать искрение и повредить контакты
• Для удобства хранения и поиска - группируйте перемычки по шагу и длине в специальных контейнерах
• Артикул 2303239 - единственный номер для заказа этой модели; другие артикулы Phoenix Contact не являются аналогами
