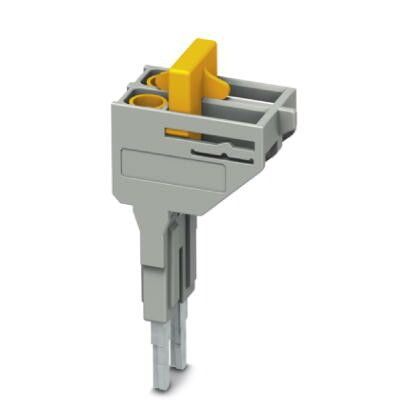

Коммутационные перемычки SB-ME 2-6 | 3035755 Phoenix Contact

Коммутационная перемычка SB-ME 2-6 от Phoenix Contact - это надёжный элемент для быстрого соединения контактов в клеммных блоках серии SB-ME. Артикул 3035755 предназначен для использования в распределительных щитах и автоматизированных системах управления.

Назначение и область применения

Коммутационная перемычка SB-ME 2-6 используется для создания электрического соединения между двумя соседними контактами в клеммных блоках серии SB-ME. Применяется там, где требуется передача сигнала или питания без использования проводов - например, при последовательном соединении нескольких клемм в цепях управления, освещения или датчиков.

Технические характеристики

• Количество контактов: 2
• Шаг между контактами: 6 мм
• Максимальный ток: 12 А (при температуре +40 C)
• Рабочее напряжение: до 400 В переменного тока
• Материал контактов: медный сплав с серебряным покрытием
• Материал корпуса: полиамид PA6.6, самозатухающий (UL94 V-0)

Совместимость и монтаж

Перемычка SB-ME 2-6 совместима исключительно с клеммными блоками серии SB-ME от Phoenix Contact. Устанавливается путём вставки в два соседних гнезда клеммы - фиксируется механически без инструментов. Для демонтажа достаточно аккуратно вытащить её пальцами или плоской отверткой. Не используйте силу - это может повредить клемму.

Безопасность и стандарты

• Соответствие требованиям IEC 60947-7-1
• Устойчивость к перегреву: класс горючести UL94 V-0
• Защита от случайного отключения: удерживающие защёлки на контактах

Преимущества

• Исключает необходимость прокладки перемычек из провода - снижает риск ошибок при сборке
• Обеспечивает надёжный контакт благодаря серебряному покрытию
• Легко заменяется и проверяется - не требует отсоединения проводов
• Стандартный шаг 6 мм позволяет использовать одну модель для всех клемм этой серии

Ограничения применения

• Не предназначена для высоких частот - применяется только в цепях постоянного и сетевого тока (до 50 Гц)
• Не подходит для клемм других серий - даже с аналогичным шагом
• Запрещено использование в средах с повышенной вибрацией без дополнительной фиксации
• Не рекомендуется применять при температурах выше +85 C

Примеры использования

• Соединение входов датчиков в распределительной коробке станка
• Питание группы светильников через один выход автомата
• Формирование цепи старта/останова в пульте управления
• Подключение нескольких реле в одном ряду клемм

Практические советы

• Перед установкой убедитесь, что клемма не находится под напряжением
• Выбирайте перемычку точно по шагу - SB-ME 2-6 подходит только для 6 мм, другие шаги (например, 5 или 10 мм) не подходят
• При использовании в плотных компактных щитах следите, чтобы перемычка не задевала соседние модули
• Храните запасные перемычки SB-ME 2-6 в оригинальной упаковке - они легко теряются и деформируются
