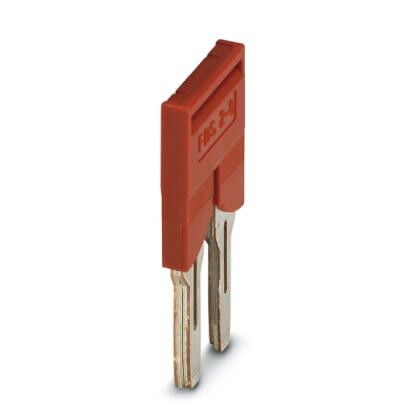

Перемычка FBS 2-8 | 3030284 Phoenix Contact

Перемычка штекерная FBS 2-8 от Phoenix Contact — это изолированный поперечный соединитель для быстрого и надёжного шунтирования двух соседних клемм в DIN-рейке. Артикул 3030284 подходит для монтажа в коммутационных устройствах с шагом 8,2 мм, особенно там, где важна безопасность и скорость сборки.

Назначение и область применения

Перемычка штекерная FBS 2-8 используется для создания электрического соединения между двумя соседними клеммами в распределительных коробках, автоматических выключателях, контакторах и других устройствах на DIN-рейке. Применяется в системах управления, промышленной автоматизации, энергетике и на объектах с высокой плотностью компоновки.

Технические характеристики

• Номинальный ток: 41 А — способна передавать значительную нагрузку без перегрева;
• Размер модуля: 8,2 мм — соответствует стандартному шагу клеммных рядов серии FBS;
• Количество шунтированных клемм: 2 — соединяет именно две смежные точки;
• Изоляция: да — корпус выполнен из изолирующего материала, исключающий риск замыкания на соседние элементы;
• Цвет: красный — визуально отличает перемычку от других типов, упрощает диагностику;
• Способ монтажа: втычной — просто вставляется в клеммы без инструментов.

Совместимость и монтаж

Перемычка штекерная FBS 2-8 совместима только с клеммными блоками серии FBS от Phoenix Contact, имеющими шаг 8,2 мм. Монтаж выполняется вручную: достаточно вставить её до щелчка — контакт обеспечивается за счёт пружинящих пластин внутри клемм. Не требует затяжки винтов или пайки. Убедитесь, что клеммы чистые и не повреждены — грязь или деформация могут вызвать плохой контакт.

Безопасность и стандарты

Перемычка выполнена в соответствии с требованиями безопасности для электроустановок низкого напряжения. Изолированный корпус предотвращает случайное прикосновение к токоведущим частям. Номинальный ток 41 А соответствует классу защиты для промышленного оборудования. Не предназначена для работы в цепях переменного тока выше 1000 В.

Преимущества

• Удобство установки — не нужен инструмент, монтаж занимает секунды;
• Высокая надёжность контакта благодаря пружинным зажимам;
• Защита от случайного замыкания — изоляция исключает контакт с соседними проводниками;
• Яркий цвет — позволяет быстро определить наличие шунта при обслуживании;
• Стандартная геометрия — гарантирует точную посадку в любую клемму FBS.

Ограничения применения

• Не применяется для клемм с другим шагом — например, 5 мм или 10 мм;
• Не подходит для многожильных проводов большего сечения — рассчитана только на стандартные клеммы FBS;
• Не предназначен для внешней установки или сред с повышенной влажностью — не имеет IP-защиты;
• Максимальный ток 41 А — нельзя использовать в цепях с импульсными нагрузками свыше этого значения.

Примеры использования

• Шунтирование входных клемм автоматического выключателя в щите управления;
• Объединение фаз в распределительном устройстве на DIN-рейке;
• Подключение сигнальных цепей в контроллерах PLC;
• Создание параллельных путей питания в модульных блоках.

Практические советы

• Выбирая перемычку, всегда проверяйте шаг клемм — он должен точно совпадать с 8,2 мм;
• При замене старой перемычки снимайте питание — даже при малом токе есть риск поражения;
• Не используйте силу — если перемычка не встаёт легко, проверьте, не забита ли клемма пылью или металлической стружкой;
• Для сложных схем сделайте схему подключения — красный цвет FBS 2-8 хорошо виден, но лучше не полагаться только на него;
• Запасные экземпляры 3030284 стоит хранить рядом с оборудованием — они часто нужны при ремонте и доработке.
