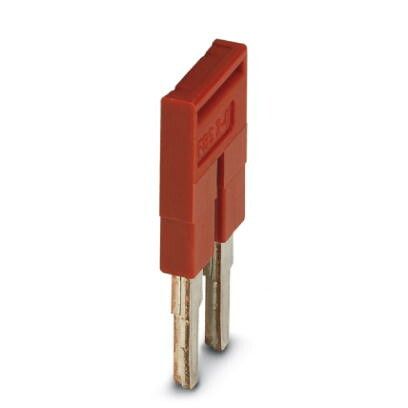

Перемычка FBS 2-6 | 3030336 Phoenix Contact

Перемычка FBS 2-6 от Phoenix Contact - это изолированный поперечный соединитель для быстрого и надёжного шунтирования двух соседних клемм в DIN-рейке. Применяется в распределительных щитах для передачи тока между автоматическими выключателями, УЗО и другими устройствами. Артикул 3030336 обеспечивает совместимость с компонентами серии FBS.

Назначение и область применения

Перемычка FBS 2-6 используется для создания электрического соединения между двумя соседними контактными клеммами на DIN-рейке. Подходит для коммутационных аппаратов с шагом 6,2 мм - например, автоматических выключателей, УЗО, реле. Обеспечивает безопасную передачу тока до 32 А без необходимости прокладки проводов.

Технические характеристики

• Номинальный ток: 32 А
• Количество шунтированных клемм: 2
• Размер модуля: 6,2 мм - соответствует стандартному шагу клемм в устройствах серии FBS
• Изоляция: да - корпус выполнен из изолирующего материала, исключающий риск замыкания на соседние фазы
• Цвет: красный - визуально отличает перемычку от других элементов, упрощает диагностику
• Способ монтажа: втычной - просто вставляется в клеммы без инструментов
• Исполнение: поперечный соединитель - соединяет две клеммы рядом, а не последовательно

Совместимость и монтаж

Перемычка FBS 2-6 совместима только с клеммами, имеющими шаг 6,2 мм и подходящую форму гнезд - в первую очередь с продукцией Phoenix Contact серии FBS. Монтаж выполняется вручную: достаточно вставить перемычку в два смежных гнезда до характерного щелчка. Не требует отверток или другого инструмента. Не рекомендуется использовать с клеммами других серий, даже при совпадении размера - форма контактов может отличаться.

Безопасность и стандарты

Перемычка FBS 2-6 выполнена в соответствии с требованиями безопасности для электроустановок низкого напряжения. Изолированный корпус предотвращает случайное прикосновение к токоведущим частям. Красный цвет служит сигналом повышенной опасности - такая перемычка обычно применяется на фазных цепях. Соответствует нормам IEC 60947-1 и EN 60947-5-1 для коммутационных устройств.

Преимущества

• Ускоряет сборку щита - вместо провода используется одна деталь
• Меньше точек соединения - снижается вероятность перегрева и окисления
• Защита от прикосновений благодаря изоляции
• Легко проверить целостность соединения визуально - красный цвет контрастен
• Не требует затяжки - надёжная фиксация за счёт механического зажима в клемме

Ограничения применения

• Подходит только для токов до 32 А - нельзя применять в цепях выше этого значения
• Не предназначена для последовательного соединения более чем двух клемм - для трёх и больше нужны другие типы перемычек
• Не работает с клеммами, где шаг отличается от 6,2 мм - например, с модулями 17,5 мм
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации - возможна самопроизвольная вытяжка

Примеры использования

• Шунтирование входных фаз нескольких автоматических выключателей в одном ряду
• Объединение выходов УЗО для питания группы розеток
• Создание общей шины фазы в распределительном щите с использованием модульных устройств Phoenix Contact
• Электрическая связь между реле и контакторами в панели управления станком

Практические советы

• Перед установкой убедитесь, что питание отключено - даже при малом токе есть риск поражения
• Проверьте, чтобы клеммы были полностью закрыты - открытые контакты увеличивают риск повреждения
• Если нужна перемычка на три или четыре клеммы - используйте FBS 3-6 или FBS 4-6, а не удлиняйте эту
• При обслуживании щита легко определить, какие цепи связаны - красные перемычки FBS 2-6 всегда соединяют пару клемм
• Артикул 3030336 - единственный номер для этой модели; не путайте с аналогичными изделиями других брендов
