Компенсатор 8мм алюминий | ZPR10D-KM-30-008 IEK

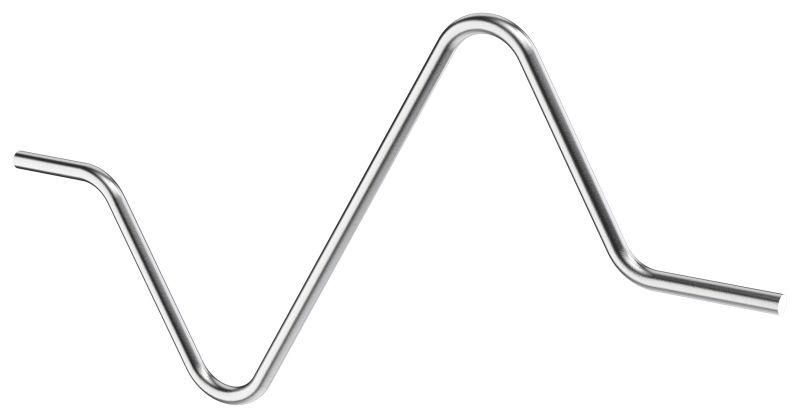

Компенсатор 8 мм алюминий от IEK (ИЭК), артикул zpr10d-km-30-008, предназначен для компенсации линейного расширения токоотводов при изменении температуры. Изготовлен из алюминия, не имеет поверхностной обработки и применяется в системах заземления и молниезащиты.

Назначение и область применения

Компенсатор 8 мм алюминий используется для компенсации изменения длины токоотводов, вызванного температурным расширением металла. Без него при перепадах температур возможны механические напряжения, трещины или разрыв соединений. Применяется в системах молниезащиты и заземления на объектах с длинными горизонтальными участками токоотводов - например, на крышах крупных зданий, промышленных площадках, энергообъектах.

Технические характеристики

• Материал: алюминий - легкий, хорошо проводит ток, устойчив к коррозии в атмосферных условиях
• Тип: компенсатор линейного расширения - обеспечивает свободное перемещение при нагреве/охлаждении
• Покрытие: необработанная поверхность - без анодирования, покраски или лакировки; требует контроля условий эксплуатации
• Рабочее смещение: до 8 мм - максимальный допустимый ход при тепловом расширении

Совместимость и монтаж

Компенсатор 8 мм алюминий совместим с токоотводами того же материала - алюминием. Устанавливается последовательно в цепи между жестко закрепленными участками. Для монтажа требуется болтовое соединение с соблюдением усилия затяжки, указанного в руководстве производителя. Диаметр отверстий под крепление соответствует стандартному шагу для алюминиевых шин. Не рекомендуется использовать с медными элементами без переходных контактов - риск гальванической коррозии.

Безопасность и стандарты

Произведен в соответствии с требованиями ГОСТ Р 50571 и МЭК 62305 для систем молниезащиты. Соответствует нормам по электрической проводимости и термостойкости. Компенсатор не является изолирующим элементом - все части находятся под потенциалом тока утечки или молнии.

Преимущества

• Легкий вес - снижает нагрузку на крепления и конструкцию крыши
• Высокая электропроводность - сохраняет целостность контура заземления даже при движении
• Устойчивость к внешним воздействиям - алюминий не ржавеет, долговечен в атмосфере
• Простая конструкция - минимум деталей, надежная работа без обслуживания

Ограничения применения

• Не предназначена для постоянного погружения в воду или высокой влажности - необработанная поверхность может окисляться
• Не работает при температурных колебаниях выше 8 мм суммарного смещения - превышение вызывает деформацию
• Не подходит для установки в местах с механическими нагрузками - удары, вибрации, давление могут повредить тонкие стенки
• Не следует применять в средах с агрессивными химикатами - кислоты, щелочи разрушают алюминий

Примеры использования

• На кровле промышленного цеха - между двумя вертикальными молниеотводами, расположенными через 40 метров
• В системе заземления автозаправочной станции - там, где токоотвод проходит по длинному фундаменту
• На железнодорожных путях - для компенсации расширения рельсового пути при нагреве солнцем

Практические советы

• Перед установкой проверьте расчетную величину теплового расширения - она должна быть меньше 8 мм
• Обеспечьте свободное движение компенсатора - не затягивайте крепления слишком сильно, чтобы не заблокировать ход
• При использовании в открытых зонах регулярно осматривайте поверхность на наличие белого налета - это оксид алюминия, он безопасен, но указывает на длительное воздействие влаги
• Для защиты от агрессивной среды используйте дополнительные кожухи или изолирующие насадки - сам компенсатор не защищен
• Замените компенсатор 8 мм алюминий, если заметили трещины, значительную деформацию или потерю контактного сечения
